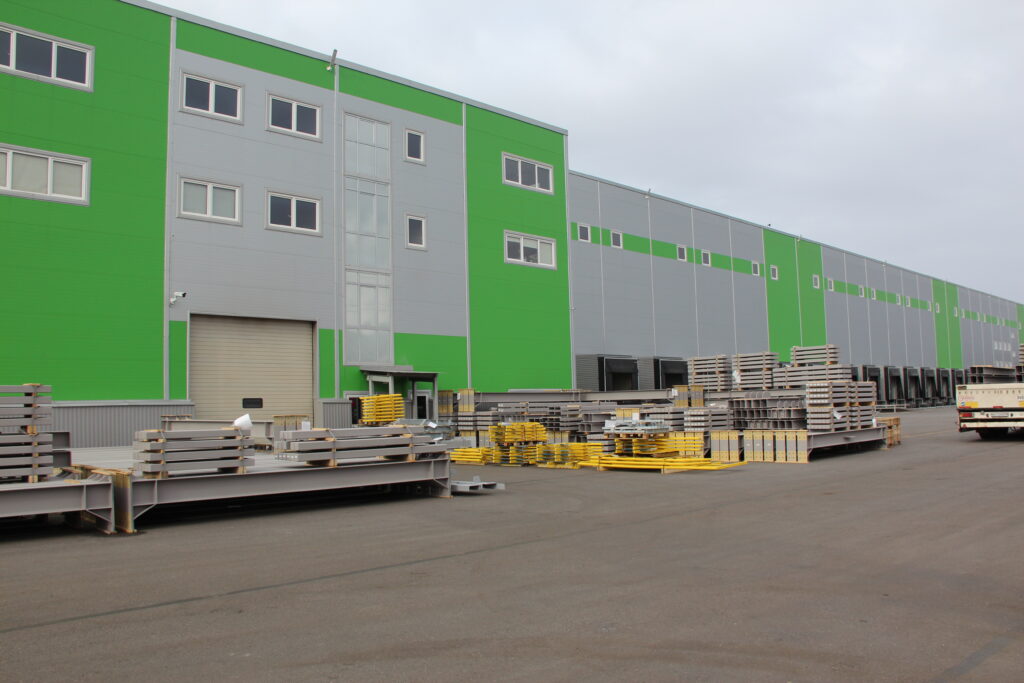

Завод металлоконструкций · Петергоф
Инженерные системы завода металлоконструкций
Новому заводу в Петергофе требовались вентиляция и отопление для покраски, сборки металлоконструкций и административных помещений. Инженерные системы нужно было связать с технологией производства и строительством корпуса.
AERO участвовала в проектировании и строительстве: от вытяжки под полом покрасочной до воздушного отопления высокого цеха и автоматического управления системами.
- Объект
- Производственный цех с покрасочной и АБК
- Системы
- Вентиляция, отопление, теплоснабжение и автоматика
- Период работ
- 2021
Задача: предусмотреть инженерию вместе со строительством
На новом заводе нужно было организовать воздухообмен покрасочной, сборочно-сварочного цеха и помещений красок, обеспечить отопление производства и административно-бытового корпуса. У каждого участка — свои требования к подаче воздуха, вытяжке и температурному режиму.
Часть работ нельзя было оставить до завершения здания. Вытяжку покрасочной требовалось заложить под будущим полом, магистрали — разместить в высоком цехе, а вентиляционные установки — подключить к теплоснабжению и управлению. Эти зависимости определяли последовательность инженерных работ на стройке.
Вытяжка покрасочной — до бетонирования пола
На покрасочном участке отработанный воздух нужно забирать из нижней зоны. Поэтому часть вентиляции AERO смонтировала ещё до устройства бетонной плиты: вытяжные воздуховоды проложили в песчаной подготовке, оставив выпуски в будущий пол. Два снимка показывают, как скрытая сеть стала частью строящегося цеха.
Приток направлен сверху вниз — через решётки на высоте 3,2 м. Вытяжка забирает воздух на высоте 0,3 м от пола. Такое расположение задаёт путь воздуха через рабочую зону покраски; на приточных и вытяжных решётках предусмотрена фильтрация.

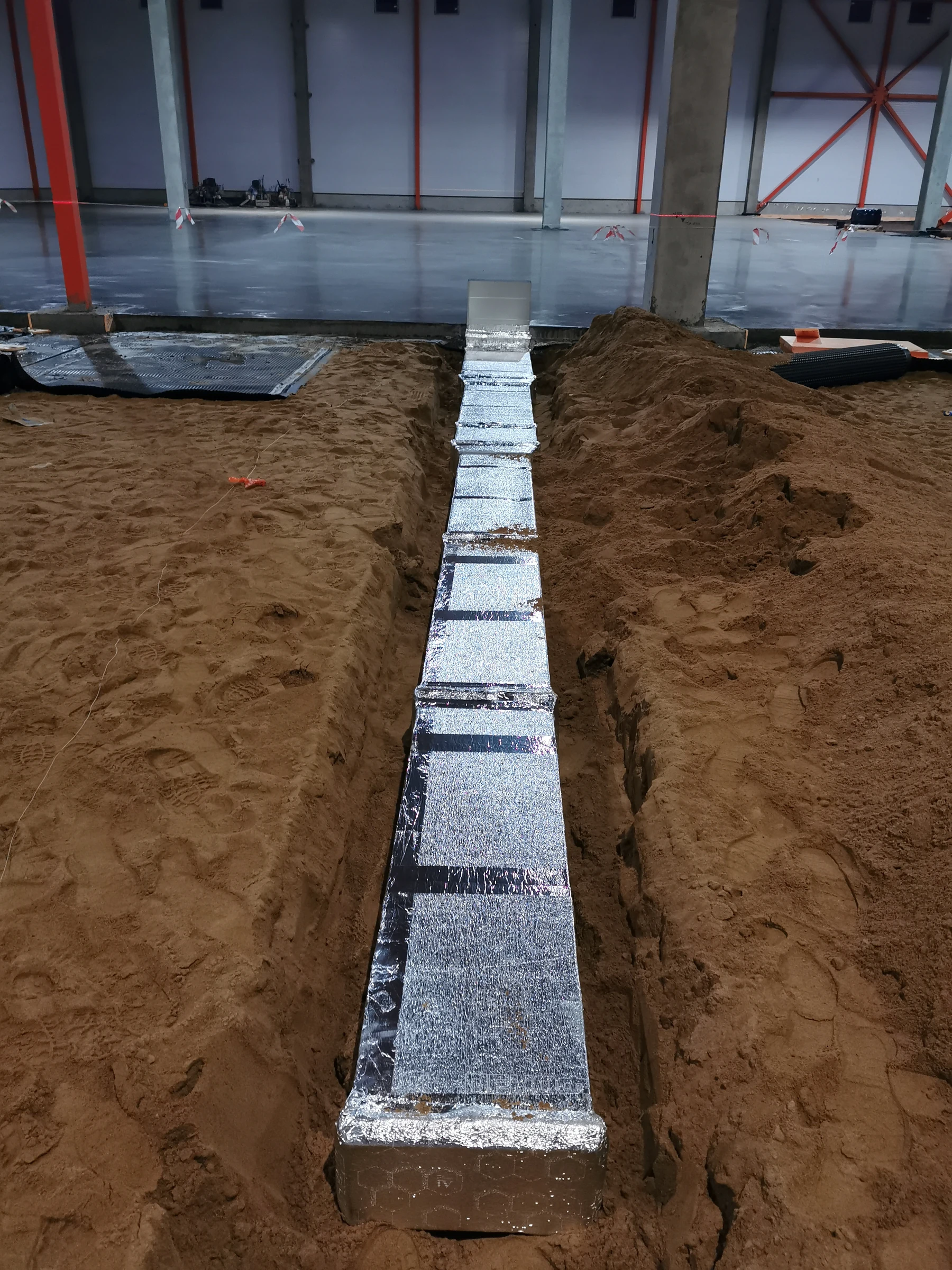

До устройства плиты
Изолированный воздуховод уже смонтирован. Следующий строительный этап скроет эту часть вентиляции под полом.

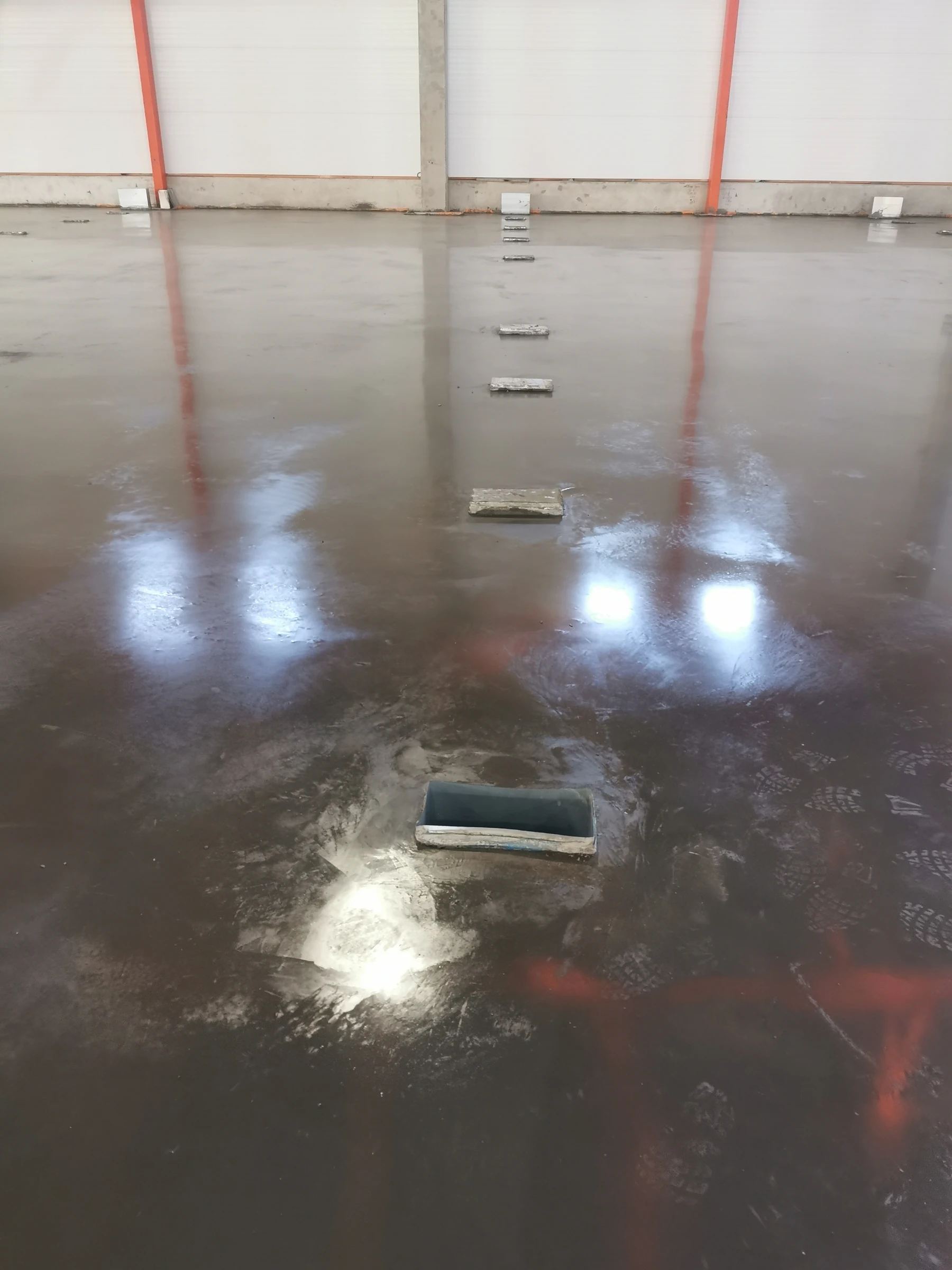

После бетонирования
В полу остались выпуски для нижнего забора воздуха. Воздухоприёмные решётки на этом этапе ещё не установлены.
Почему такое решение увязывают с полом заранее
Точки нижнего забора, сечения воздуховодов и отметки скрытой сети зависят от размещения покрасочного участка. Их нужно согласовать со строительной частью до бетонирования. Это не тот участок вентиляции, который можно свободно перенести после завершения пола.
У каждого участка — своя вентиляция
Вентиляция большого сборочного цеха решает другую задачу, чем вытяжка из помещений красок. Административные и бытовые помещения также обслуживаются отдельно. Различия учтены в составе оборудования, расположении притока и управлении.
Сезонные режимы сборочного цеха
Летом воздух поступает через нижний ряд стеновых решёток, зимой — через верхний. Электроприводы позволяют переключать подачу по сезону. Вытяжка организована через верхнюю часть здания — дефлекторами с осевыми вентиляторами.
Отдельные вытяжки помещений красок и резерв для склада
Склад лакокрасочных материалов и помещение смешивания получили собственные вытяжные системы с забором воздуха снизу и сверху. На складе установлены рабочий и резервный вентиляторы. В проекте для этих помещений предусмотрено взрывозащищённое оборудование.
Отдельные установки для АБК
Офисные и бытовые помещения имеют собственные приточные и вытяжные установки на кровле административного корпуса. Их воздухообмен организован отдельно от покрасочной и производственного цеха.

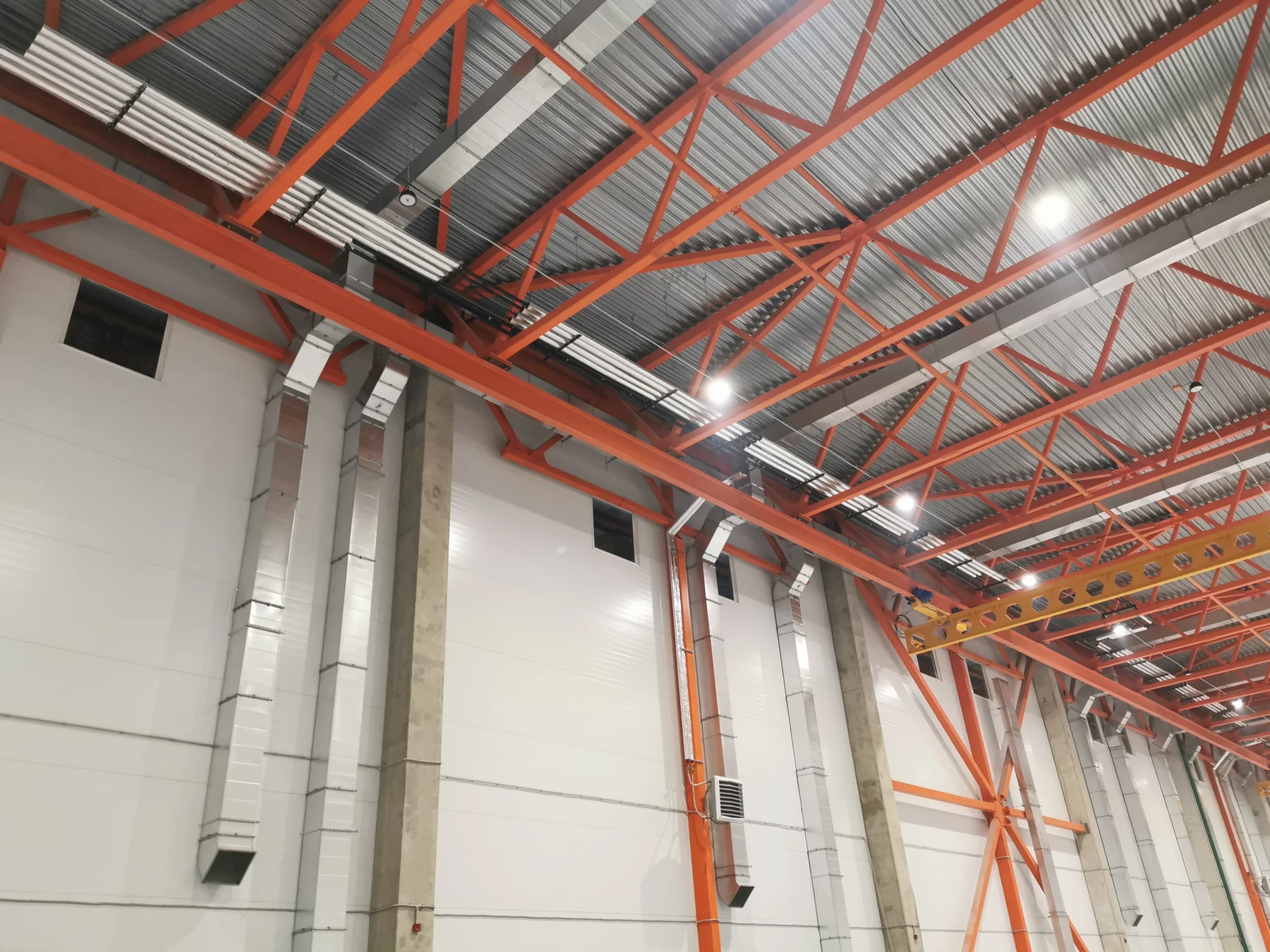

Монтаж в высоком цехе
Воздуховоды проходят под кровлей и спускаются к обслуживаемым зонам. Рядом — несущие фермы и крановое оборудование производства.
Отопление высокого цеха и защита открытых ворот
Большой производственный зал отапливается воздушными агрегатами: они подают нагретый воздух в пространство цеха. На объекте смонтированы 14 водяных агрегатов и четыре водяные тепловые завесы у ворот — для ограничения поступления холодного воздуха через открытые проёмы.
Для административных и бытовых помещений выбрано радиаторное отопление с регулировкой температуры на приборах. Производство и АБК получили разные способы обогрева, соответствующие устройству помещений.

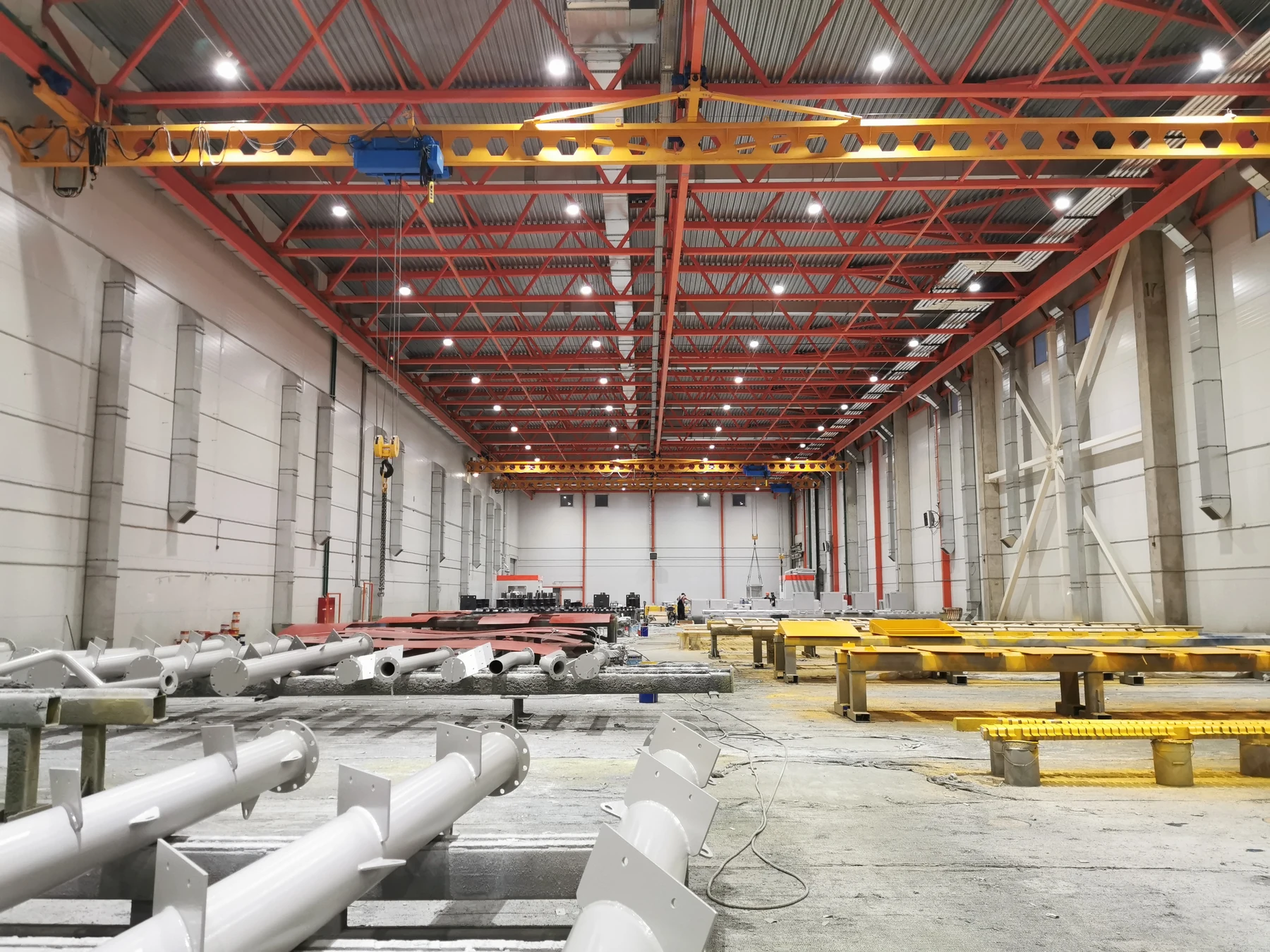

Вентиляция и воздушное отопление
Настенный отопительный агрегат, вентиляционные каналы и трубопроводы — реальные системы этого производственного корпуса.
Вентиляции тоже нужно тепло
Для нагрева приточного воздуха проложены тепловые сети к вентиляционным установкам, в том числе на кровле АБК. Смесительные узлы с насосами и регулирующими клапанами связывают водяные калориферы с теплоснабжением. Это необходимая часть работы приточной вентиляции в холодное время года.
Оператор управляет режимами и видит состояние систем
После монтажа оборудование нужно согласованно запускать, регулировать и контролировать. AERO разработала автоматику вентиляции и отопления: оператор задаёт температуру и видит состояния и аварийные сообщения, а программа выполняет последовательность работы оборудования.
Подготовка к зимнему запуску
Перед рабочим пуском предусмотрен прогрев водяного калорифера. Нагрев, открытие воздушных клапанов и запуск вентиляции включены в общую последовательность.
Температура и контроль оборудования
Нагрев регулируется по температуре приточного воздуха. Отдельные датчики контролируют угрозу замораживания калорифера, работу вентиляторов и загрязнение фильтров; их сигналы используются в управлении и защитных реакциях.
Понятные состояния для эксплуатации
На панели доступны настройки и аварийные сообщения. После устранения причины оператор может сбросить аварию. Предусмотрены пожарный вход и выходные сигналы работы и аварии для внешней системы.
Как управляется отопление сборочного цеха
Для сборочного цеха предусмотрены две температурные зоны с управлением группами воздушно-отопительных агрегатов. Управление также переключает сезонные приточные решётки и предусматривает периодическое проветривание. Работа отопления и положение жалюзи рассматриваются совместно, а не как независимые ручные операции.
Результат для заказчика
На новом заводе выполнены системы воздухообмена и отопления для разных участков производства и АБК. Оборудование связано с теплоснабжением и автоматическим управлением; эксплуатация может задавать режимы и контролировать состояния систем.
Работа AERO охватила несколько этапов строительства: скрытую вытяжку до бетонных работ, монтаж сетей и оборудования в корпусе, разработку управления вентиляцией и отоплением. Для заказчика это участие инженерного подрядчика от решений, которые нужно заложить в строящееся здание, до управления смонтированным оборудованием.
Для нового производства или реконструкции AERO разрабатывает проект вентиляции: расчёты, рабочие чертежи и спецификации для закупки и монтажа. Обсудить проект вентиляции ↗
