Вентиляция лабораторий: проектирование, монтаж и реконструкция в Санкт-Петербурге
АЕРО-Инжиниринг проектирует и монтирует вентиляцию химических, аналитических и испытательных лабораторий.
Создаём систему для нового помещения, выполняем монтаж по готовому проекту и реконструируем действующую вентиляцию под новые шкафы, приборы и технологию. Увязываем местные вытяжки, приток, обработку воздуха и автоматику.
Санкт-Петербург, Ленинградская область и регионы России.
С какой задачей можно обратиться
Можно заказать полный цикл или отдельный этап — от обследования и проекта до монтажа, настройки и обслуживания.
Новая лаборатория
По планировке, операциям, веществам и расстановке оборудования определяем местные вытяжки и общий воздухообмен. Подбираем установки, размещаем трассы и согласуем подключения со смежными системами.
Монтаж по готовому проекту
Изучаем проект, спецификацию и ведомость работ, сверяем их с площадкой. В предложении указываем поставку, монтаж, подключения к лабораторному оборудованию и состав сдачи.
Реконструкция и новые приборы
Обследуем действующие установки и воздуховоды. Определяем, какие участки можно сохранить, где нужны новая вытяжка, приток или управление. Согласуем очередность переключений с работой лаборатории.

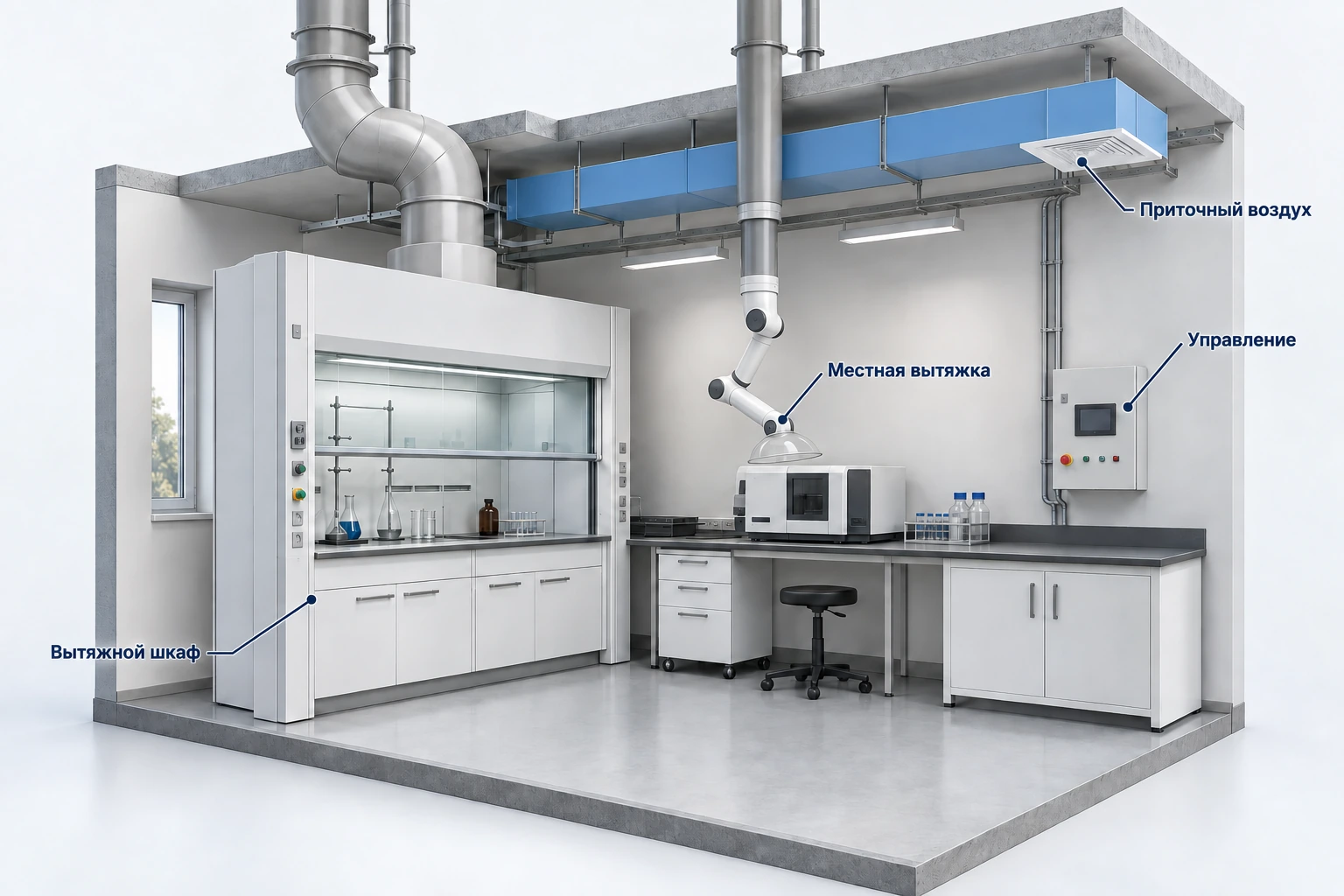

Что учитываем в вентиляции лаборатории
Решение зависит от рабочих процессов и оборудования. Рассматриваем местные вытяжки и воздух помещения как связанную систему.
Шкафы и местные вытяжки
Для шкафов, укрытий и приборов уточняем требования изготовителя, выделения и режим одновременной работы. Определяем расходы, точки подключения и возможность объединения источников в одну сеть.
Приток и баланс воздуха
Для предусмотренных режимов местных вытяжек согласуем работу притока, общеобменной вентиляции и управления. Размещение воздухораспределителей и заданные перепады давления увязываем с планировкой и рабочими местами.
Материалы и обслуживание
Воздуховоды, вентиляторы и соединения выбираем по составу и температуре удаляемой среды. Предусматриваем очистку воздуха по задаче, доступ к регулировке, измерениям и обслуживанию.
Управление и контроль
Согласуем контролируемые параметры, штатные и аварийные режимы, сигналы и блокировки. Определяем датчики, резервирование и связь с диспетчеризацией по требованиям технологии.
Лаборатория и чистое помещение
Химическая вытяжка и поддержание чистоты воздуха решают разные задачи. Требования к каждой из них отражаем в проекте.
Вытяжная вентиляция лаборатории
Работаем с источниками выделений: реагентами, шкафами, приборами и операциями. По ним определяем местные отсосы, исполнение сети и обработку удаляемого воздуха.
Если задана чистота помещения
Включаем в исходное задание требования к частицам, микроклимату, перепадам давления и режимам работы. Состав вентиляции и программу специальных испытаний увязываем с этими требованиями.
Проектирование вентиляции лаборатории: что получает заказчик
Комплект раскрывает расчётные параметры, оборудование, монтаж и настройку. Стадию и состав документации согласуем под задачу объекта.
- Обследование и исходные решения
- Состояние существующих систем, ограничения здания, сохраняемые и заменяемые участки, решения для нового строительства или реконструкции.
- Расчёты
- Воздухообмен по технологии, расходы местных вытяжек, баланс притока и удаления воздуха, аэродинамика сети и потребность в обработке воздуха.

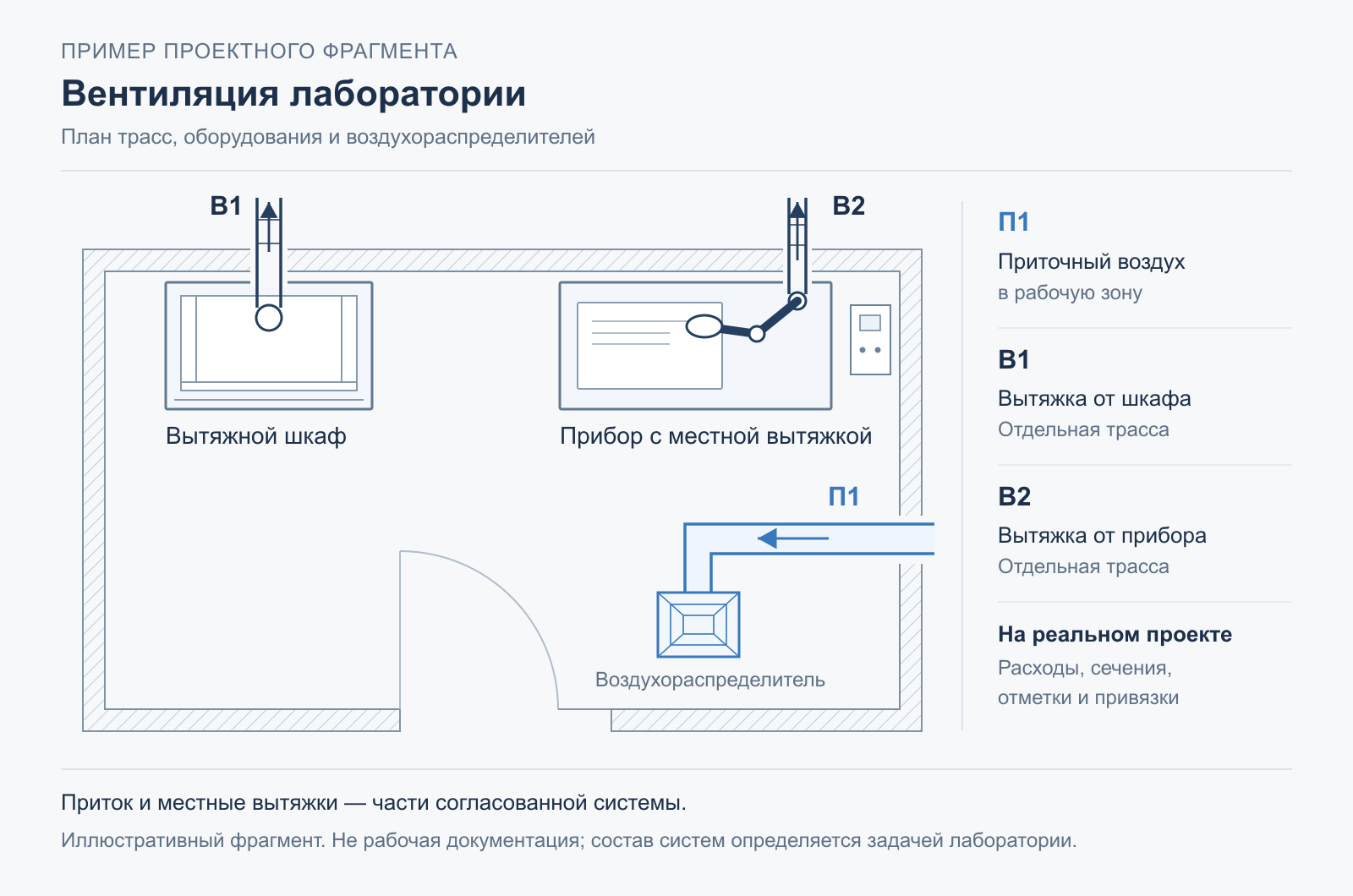

- Планы размещения и трасс
- Установки, воздуховоды, подключения к шкафам и приборам, участки демонтажа и доступ для обслуживания.
- Схемы и характеристики систем
- Связь оборудования и помещений, расчётные параметры, регулировочные и контрольные элементы.
- Подбор и спецификации
- Оборудование, материалы и комплектующие с исполнением для условий лаборатории.
- Задания смежным разделам
- Электропитание, тепло- и холодоснабжение, проёмы, строительные работы и подключения автоматики.
- Автоматика и режимы работы
- Алгоритмы и контролируемые параметры; при заказе автоматики — схемы, перечень сигналов и решения по управлению.
Необходимые согласования и дополнительные разделы включаем в задание. Поставка шкафов и приборов, их подключение к вытяжке и совместные проверки с поставщиком отдельно отражаются в предложении.
Монтаж и реконструкция действующей лаборатории
До выхода на объект согласуем размещение оборудования, готовность подключений, допуски и график. В действующей лаборатории отдельно определяем окна отключения и порядок переключений.
Поставка и монтаж
По проекту выполняем демонтаж, поставку установок и материалов, монтаж воздуховодов и опор, подключение местных вытяжек, теплоизоляцию и установку оборудования обработки воздуха.
Сохраняемые системы
Проверяем, подходят ли существующие участки сети, установки и приток для нового режима. По результатам обследования определяем необходимые изменения и последовательность работ.
Подключения и автоматика
В предложении указываем, кто поставляет шкафы и приборы, кто подключает их к вытяжке и какие проверки выполняются совместно с поставщиком. Монтаж управления увязываем с режимами вентиляции.
Поэтапность и необходимые остановки заранее согласуем с эксплуатацией и включаем в календарный график.
Пусконаладка и передача системы
Проверяем вентиляцию в предусмотренных проектом режимах и готовим материалы для дальнейшей эксплуатации.
Измерения и настройка
Проверяем расходы воздуха, работу установок и местных вытяжек, согласованность притока и удаления, регулирование, сигналы и блокировки. Дополнительные параметры включаем в программу испытаний по требованиям объекта.
Документы для эксплуатации
Передаём согласованный комплект: исполнительные схемы, паспорта систем и оборудования, результаты измерений и испытаний, настройки и инструкции. Показываем управление и порядок обслуживания.
Обслуживание и последующую настройку действующей системы можно включить в отдельное предложение.
Какие исходные данные нужны
Для первого разговора достаточно имеющихся планов и описания задачи. Чем подробнее сведения о технологии и оборудовании, тем точнее состав предложения.
Планы и площадка
Назначение помещений, площади и высоты, разрезы, размещение рабочих мест, места установок и доступные инженерные подключения.
Операции и оборудование
Перечень веществ, операций, шкафов и приборов, их паспорта или требования изготовителей к подключению; сведения об одновременной работе.
Действующая вентиляция
Имеющиеся чертежи и паспорта систем, описание проблемы, фотографии установок и сети, результаты прежних измерений — если они есть.
Требования и результат
Параметры микроклимата и чистоты, перепады давления и режимы; нужен ли проект, монтаж по документации, реконструкция, автоматика или обслуживание.
Если нового ТЗ или точных чертежей нет, определим недостающие сведения и необходимость обследования. Начать обсуждение можно с имеющегося комплекта.
Стоимость и сроки работ
Стоимость определяем по составу системы и условиям объекта. Для лабораторий одинаковой площади объём работ может существенно различаться.
Что влияет на цену
Число и режимы шкафов и приборов, свойства удаляемой среды, исполнение оборудования, приток и обработка воздуха, трассы, демонтаж, автоматика и программа испытаний.
В предложении отдельно показываем проектирование, оборудование и материалы, монтаж, пусконаладку и дополнительные работы.
Как определяем срок
В графике разделяем проектирование, поставку оборудования, монтаж и пусконаладку. Учитываем готовность площадки и подключения, доступ в помещения и сроки поставки выбранных установок.
Для действующей лаборатории согласуем окна отключения и этапность реконструкции.
Вопросы о вентиляции лаборатории
Можно ли подключить новые шкафы к существующей вытяжке?
Проверяем требования шкафов, состав удаляемой среды, фактические характеристики сети и возможности притока. Затем определяем, достаточно ли перенастройки и новых участков или нужна самостоятельная система.
Как рассчитывается воздухообмен лаборатории?
По рабочим процессам, требованиям оборудования и предусмотренным режимам. Учитываем местные вытяжки, общеобменную вентиляцию, приток и обработку воздуха. Площадь и объём нужны для расчёта, но расход не назначается только по размеру помещения или одной универсальной кратности.
Лаборатория и чистое помещение — одно и то же?
Лабораторию определяют процессы и оборудование, а требования к чистоте воздуха задаёт конкретная технология. Если установлены параметры по частицам, микроклимату или перепадам давления, включаем их в задание и программу проверки системы.
Можно ли начать без нового технического задания?
Да. Пришлите имеющиеся планы, проект, описание задачи, фотографии или перечень оборудования. По ним определим недостающие сведения для выбора решения и расчёта предложения.
Выполняете монтаж по готовому проекту?
Да. Рассматриваем проект, спецификацию, ведомость работ и условия площадки. Уточняем поставку, подключения к шкафам и приборам, автоматику, пусконаладку и документы сдачи. Необходимые изменения согласуем до выполнения затронутых работ.
Как организовать реконструкцию работающей лаборатории?
С эксплуатацией определяем, какие помещения и установки можно отключать, на какое время и в какой последовательности. Поэтапность, переключения и необходимые остановки включаем в график работ.
Входит ли автоматика в предложение?
Автоматику можно заказать вместе с вентиляцией или отдельным этапом. В предложении отражаем контролируемые параметры, алгоритмы, датчики, блокировки и связь с диспетчеризацией.
Что передаёте после пусконаладки?
Согласованный комплект исполнительных схем, паспортов, результатов измерений и испытаний, настроек и инструкций. Если объекту нужны специальные испытания или квалификация чистых помещений, их состав и исполнителей определяем в общем плане сдачи.
Смежные задачи
Если лаборатория меняется вместе с производством, свяжем вентиляцию с остальными инженерными системами.
Обсудим вентиляцию вашей лаборатории
Опишите задачу и оставьте контакт. Планы, проект, ТЗ или перечень оборудования можно отправить на info@aero-group.su — начнём с имеющихся материалов.
