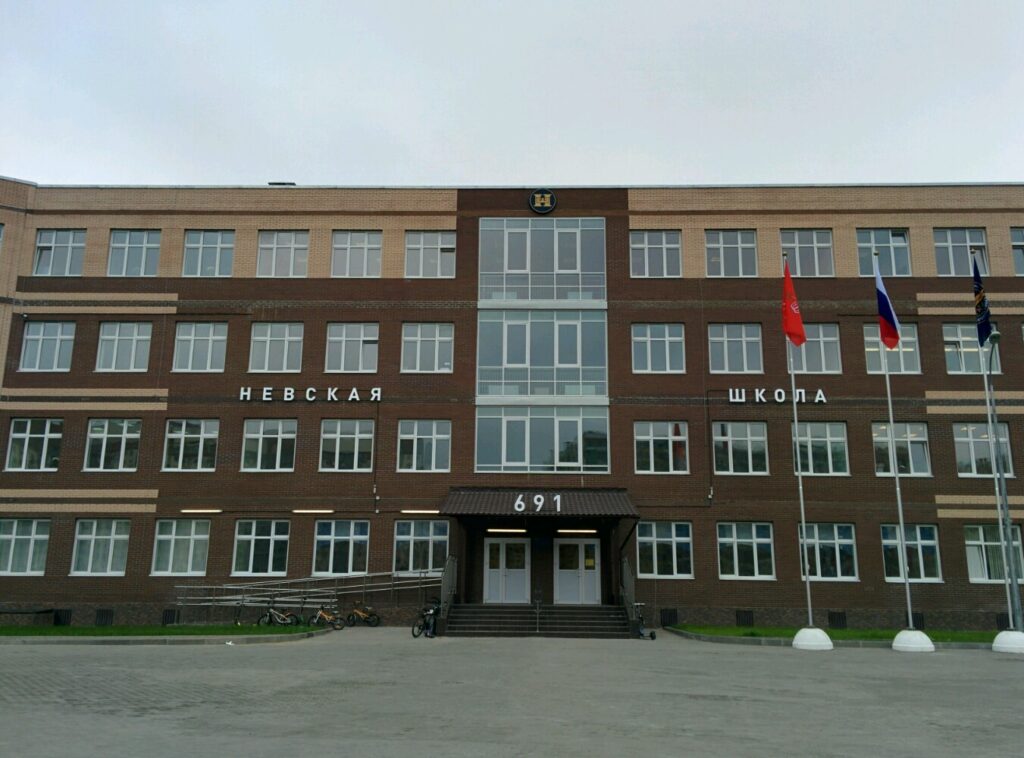

Общеобразовательная школа · Санкт-Петербург
Вентиляция и кондиционирование школы в Санкт-Петербурге

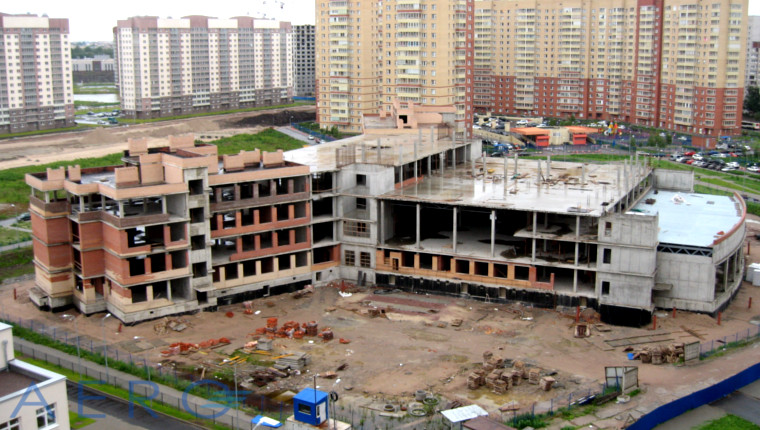

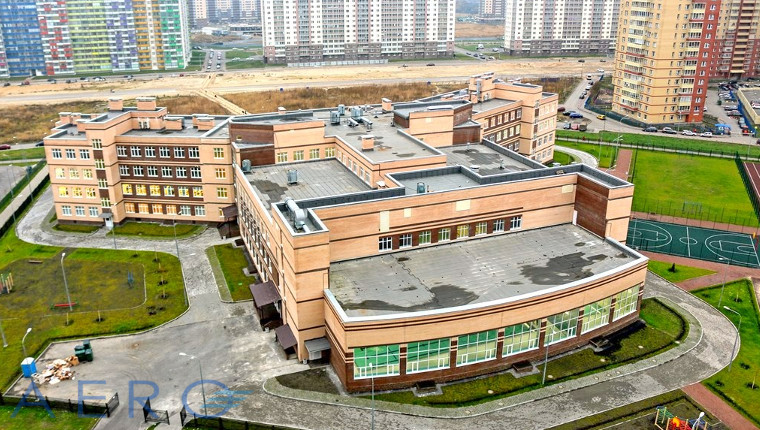

Школа на 825 мест с учебными крыльями, лабораториями и бассейнами. Здесь общеобменная вентиляция дополнена местными вытяжками, возвратом тепла и отдельным охлаждением помещений.
В 2017–2018 годах AERO выполнила проектные и монтажные работы по вентиляции, кондиционированию, теплоснабжению установок и автоматике, включая управление противодымной защитой.
- Объект
- Школа на 825 мест
- Работы AERO
- Вентиляция, кондиционирование и автоматика
- Период
- 2017–2018
Вентиляция для разных помещений школы
Для учебных помещений нужен приток свежего воздуха, для душевых и бассейнов — удаление влаги, для лабораторий и мастерских — вытяжка непосредственно у источников выделений. Проект распределяет эти задачи между общеобменными системами и местными вытяжками.
Учебные помещения
Левое крыло обслуживает пара П6/В6, правое — П13/В13, центральную часть — П17/В17. Проектный приток П13 составляет 12 930 м³/ч, П17 — 4840 м³/ч. Разделение позволяет распределить воздух по крыльям здания и управлять каждой группой систем отдельно.
Лаборатории и мастерские
Для деревообработки, кабинетов химии и биологии, кулинарии, труда и моделирования предусмотрены отдельные местные вытяжки. Они удаляют воздух у рабочих участков, дополняя общий воздухообмен учебного корпуса.
Большой и малый бассейны
Дневные и ночные системы учитывают разные режимы использования залов. В холодный период предусмотрена рециркуляция; для межотопительного сезона — электрический подогрев притока. Подготовка воздуха сохраняется и тогда, когда водяное отопление здания не работает.
Возврат тепла для раздевальных и душевых
Эти помещения бассейна и спортивного зала обслуживает пара П1/В1. Проектный приток — 6020 м³/ч, вытяжка — 4650 м³/ч. Тепло удаляемого воздуха передаётся притоку через два теплообменника и отдельный циркуляционный контур.
Принцип возврата тепла в П1/В1: тепло передаётся через промежуточный теплоноситель.
Теплообменник вытяжки
Отбирает тепло у удаляемого воздуха.
Контур теплоутилизации
Насос обеспечивает циркуляцию, клапан регулирует передачу тепла.
Теплообменник притока
Передаёт полученное тепло поступающему наружному воздуху.
Нагрев и контроль — отдельные функции
Возврат тепла дополняет водяной нагреватель. У нагревателя свои насос и регулирующий клапан: после предварительной подготовки автоматика доводит приточный воздух до заданной температуры.
Что контролирует автоматика П1/В1
Схема включает датчики температуры, реле перепада давления на фильтрах и вентиляторах, защитный термостат и контроль давления воды. Контроллер управляет вентиляторами, воздушными заслонками и клапанами водяных контуров. Проверка команды запуска и состояния оборудования позволяет различать заданный режим и фактическую работу установки.
Соединить крупные установки с сетью воздуховодов
Монтаж школьной вентиляции включает крупные короба и узлы перехода между сечениями. Их геометрия определяет, как установка соединится с магистралью и где воздуховод изменит направление. Для П6/В6 использованы оцинкованные короба и фасонные детали с размерами по месту.
Крупные короба
В составе монтажа — короб размером 2200×2050×1255 мм и два других объёмных узла. Такие изделия нужно увязать с присоединениями установки и свободным пространством для сборки. Общий метраж прямых воздуховодов не описывает этот участок работ.
Переходы и повороты
Участок 1140×1240 мм соединён с воздуховодами 1000×700 и 800×500 мм через переходы. Отводы меняют направление трассы; размеры каждой детали связаны с соседними присоединениями. Поэтому подготовка монтажа начинается с проверки узла целиком.
Замена отдельных участков
В работе были и демонтаж, и новое устройство ветвей: воздуховоды 1000×1000, 500×300 и 400×300 мм, отводы и полуотводы. Сохраняемая сеть и заменяемые детали учитываются раздельно, чтобы изменение одного участка не превращалось в повторный монтаж всей системы.
Огнезащита транзитного воздуховода
Для отдельного транзитного участка В34 выполнена противопожарная изоляция с пределом огнестойкости EI 60: материал МБОР-8Ф совместно с мастикой ПЛАЗАС. Это огнезащита конкретного участка, которая сохраняет свою задачу независимо от тепловой изоляции других сетей.
Воздуховоды бассейна: от монтажа до готового зала

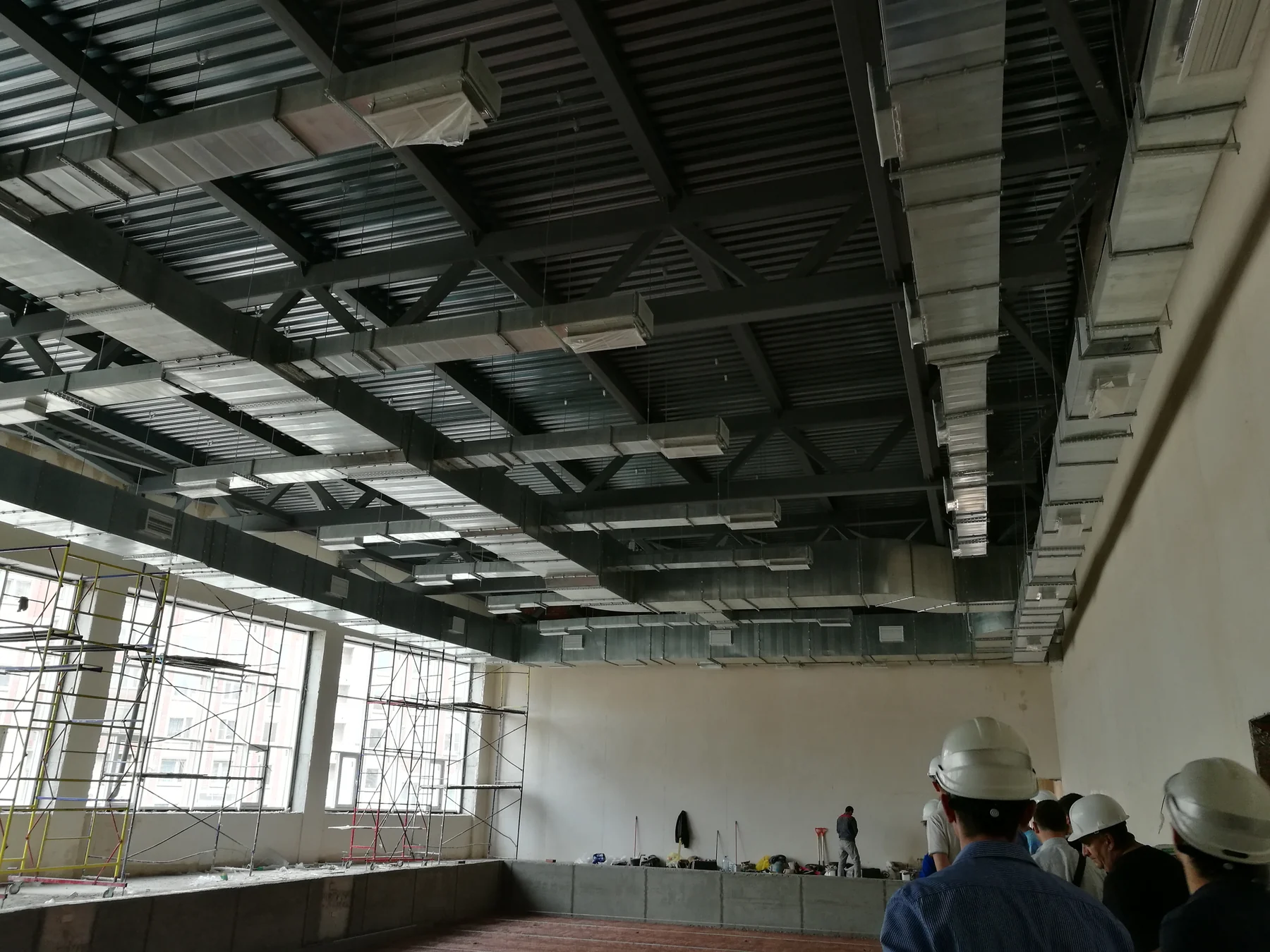

Монтаж между фермами
Под металлическими фермами проходят прямоугольные магистрали и ответвления с решётками. До отделки хорошо видны повороты каналов и подвесы, на которых закреплена воздушная сеть.

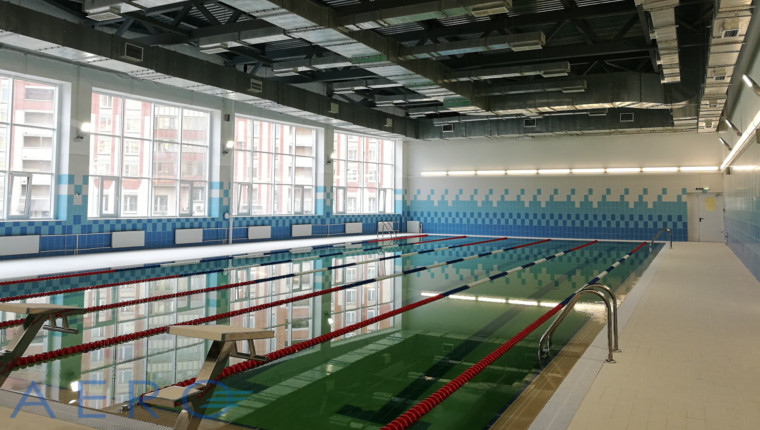

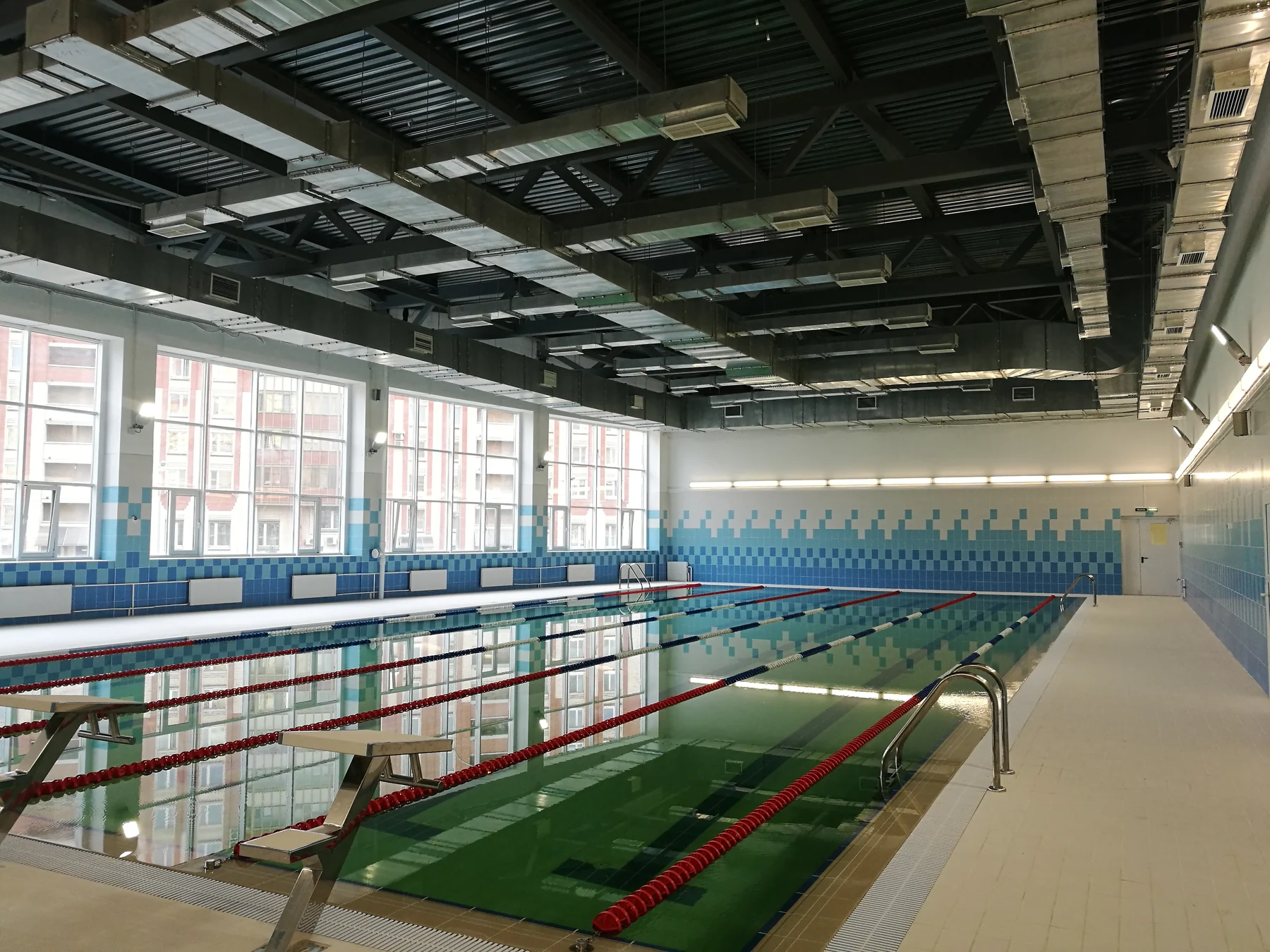

Система в готовом бассейне
После отделки каналы остаются открытыми под потолком. На снимке видны магистрали вдоль стен и поперечные ответвления, встроенные в пространство между фермами.
Кондиционирование включает блоки, трассы и отвод воды
Проект предусматривает охлаждение компьютерных классов и помещений с техническим оборудованием. Один из смонтированных контуров — К1: наружный блок Mitsubishi Electric обслуживает два внутренних. К нему относятся холодильные трубопроводы, изолированный дренаж, разветвитель и проводной пульт.
Холодильные линии
Две медные трубы диаметром 9,52 и 15,88 мм, каждая длиной 25 м, соединяют оборудование по холодильному контуру. Для каждой линии предусмотрена собственная трубная изоляция.
Отвод конденсата
Дренаж выполнен отдельной пластиковой трубой диаметром 32 мм. В состав К1 входят 26 м трубы и столько же изоляции: отвод воды учитывается отдельно от холодильных соединений.
Ветвление и управление
Разветвитель связывает наружный блок с двумя внутренними. Проводной пульт задаёт режим работы, а кронштейн обеспечивает размещение наружного блока. Это элементы конкретного контура, влияющие на его подключение и обслуживание.
Охлаждение серверной и аппаратной
Для этих помещений проект предусматривает отдельные сплит-системы со 100%-ным резервированием. Их задача связана с тепловыделениями технического оборудования, поэтому они выделены из кондиционирования обычных учебных помещений.
Противодымная вентиляция и её управление
Общеобменная и противопожарная вентиляция обслуживают разные режимы здания. В противодымной защите работают отдельные вытяжные системы, подача воздуха в защищаемые зоны и клапаны с электроприводами. Их управление связано с пожарной автоматикой.
Дымоудаление и подпор
Дым удаляется из коридоров, столовой, зрительного и читального залов. Подача воздуха предусмотрена в лифтовую шахту, безопасный лифтовой холл и лестницы. Вытяжка и подпор обслуживают выделенные защищаемые зоны, а не заменяют обычную вентиляцию школы.
Разные клапаны для разных задач
В общеобменной сети П15/В15 установлены нормально открытые противопожарные клапаны с возвратной пружиной. В системе дымоудаления ВД7 — отдельный дымовой клапан 1200×600 мм. Их исполнение и назначение сохраняются при подключении управления.
Связи между этажами и установками
Этажные устройства управления связаны с клапанами, пусковыми шкафами дымовых вентиляторов и шкафами общеобменной вентиляции. По пожарному сигналу обычная вентиляция отключается; противодымные устройства получают команды своего режима.
Питание вместе с управлением
Для пуска противодымной вентиляции нужны исправное питание щита, команда управления и готовность привода. В школе эти связи проверялись при пусконаладке вместе со смежным электрическим разделом. Осмотр вентилятора не заменяет проверку всей цепочки запуска.
Почему противопожарные устройства выделены отдельно
У огнезадерживающего клапана обычной сети и дымового клапана различаются рабочее положение и задача при пожаре. В составе монтажа сохраняются тип клапана, привод, присоединительный размер и электрическое подключение; эти изделия не заменяют друг друга только потому, что оба установлены в воздуховодах.
Результат для заказчика
Вентиляция обслуживает учебные крылья и центральную часть школы, а местные вытяжки — лаборатории и мастерские. Для бассейнов предусмотрены дневные и ночные режимы подготовки воздуха; для компьютерных и технических помещений — отдельное охлаждение.
Монтаж объединил установки, крупные воздуховоды, нагрев, холодильные линии и управление. Эксплуатационный персонал может управлять системами по группам и контролировать состояние оборудования. При пожаре обычная вентиляция и противодымные устройства переходят к своему режиму управления через связанные шкафы и этажные цепи.
