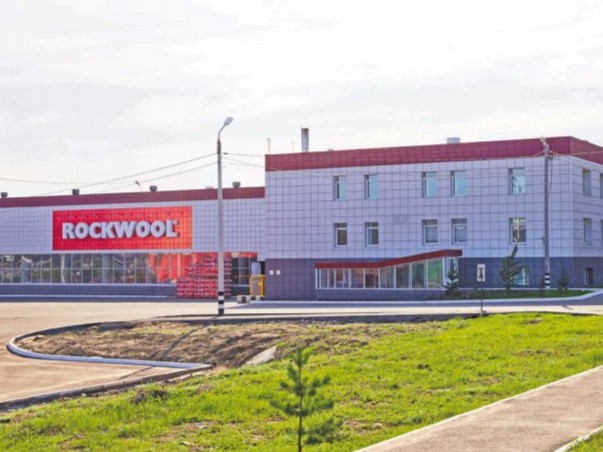

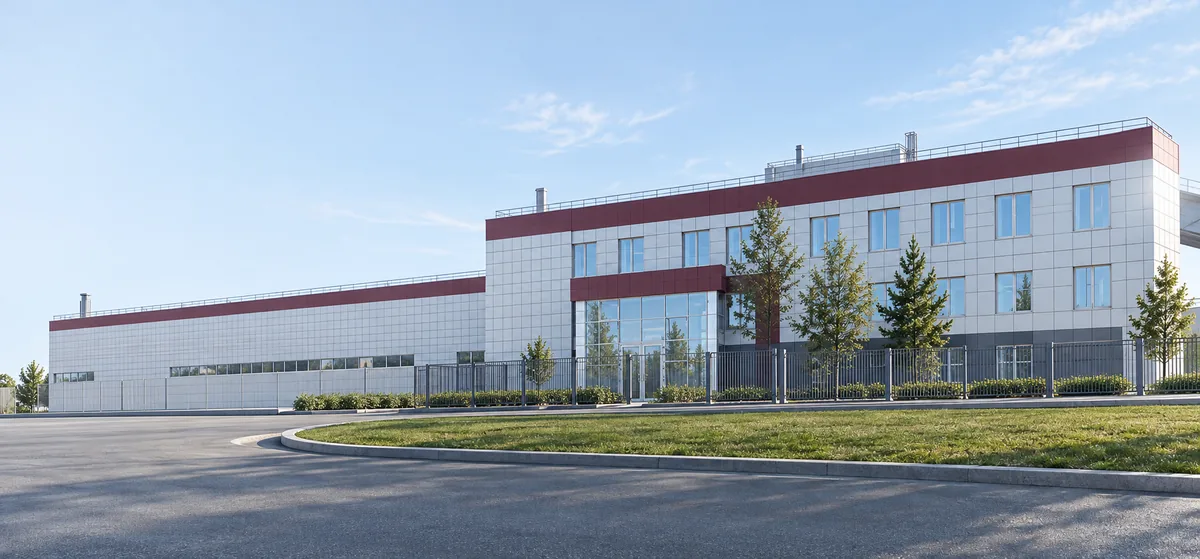

Архитектурный вид производственной площадки в Троицке
Архитектурный вид площадки в Троицке.

Административно-бытовой корпус · реконструкция · 2025

Реконструкция инженерных систем АБК в Троицке

Вентиляция гардеробных, кабинетов, пищеблока и спортзала, отопление пристроя и управление оборудованием — новые системы связали с существующим административно-бытовым корпусом производственной площадки.

AERO скорректировала проект вентиляции и автоматики, смонтировала инженерные системы корпуса. Установки разместили в существующей венткамере, вытяжные вентиляторы — на кровлях, шкаф управления связали с оборудованием и датчиками.

Объект
АБК действующего производства
Регион
Челябинская область
Системы
Вентиляция, отопление, автоматика

Задача: инженерные системы корпуса и пристроя

В одном корпусе находятся гардеробные, кабинеты, медицинская комната, пищеблок и спортзал. У этих помещений разные задачи вентиляции: подать свежий воздух в бытовые и административные зоны, организовать приток и местное удаление воздуха на кухне. При реконструкции требовалось разместить новое оборудование в существующей венткамере, провести сети по корпусу и пристрою и связать их с отоплением и управлением.

Что изменили при реконструкции

Корректировка проекта

Скорректировали схемы и спецификации вентиляции и автоматики. Размещение установок и воздуховодов увязали с электрическими подключениями и управлением. По этим решениям подбирали оборудование и собирали системы на площадке.

Пять установок для разных зон корпуса

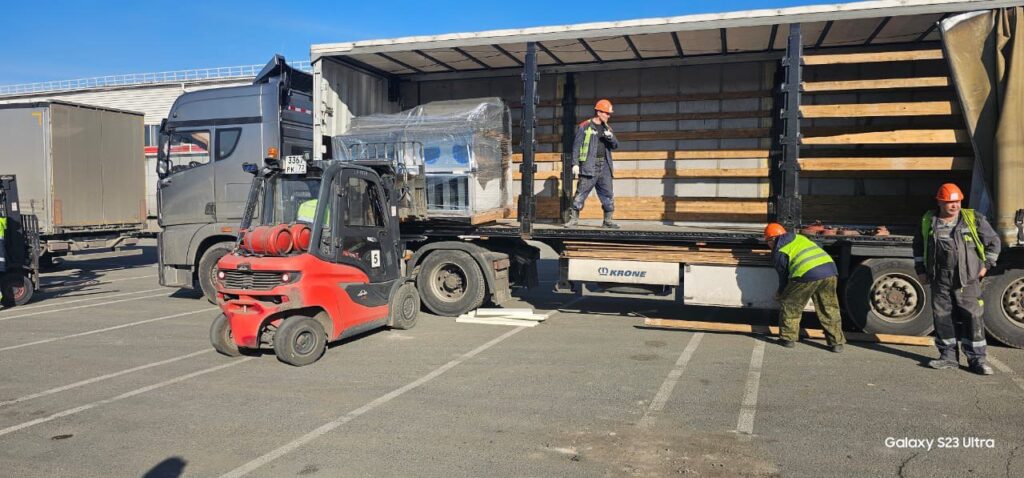

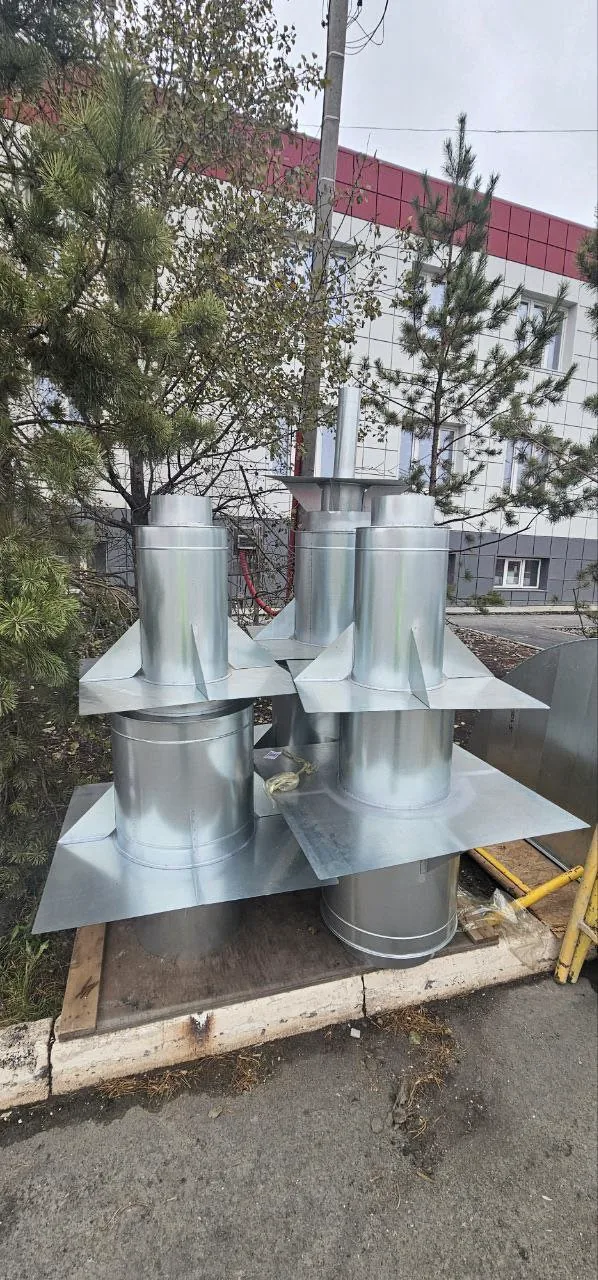

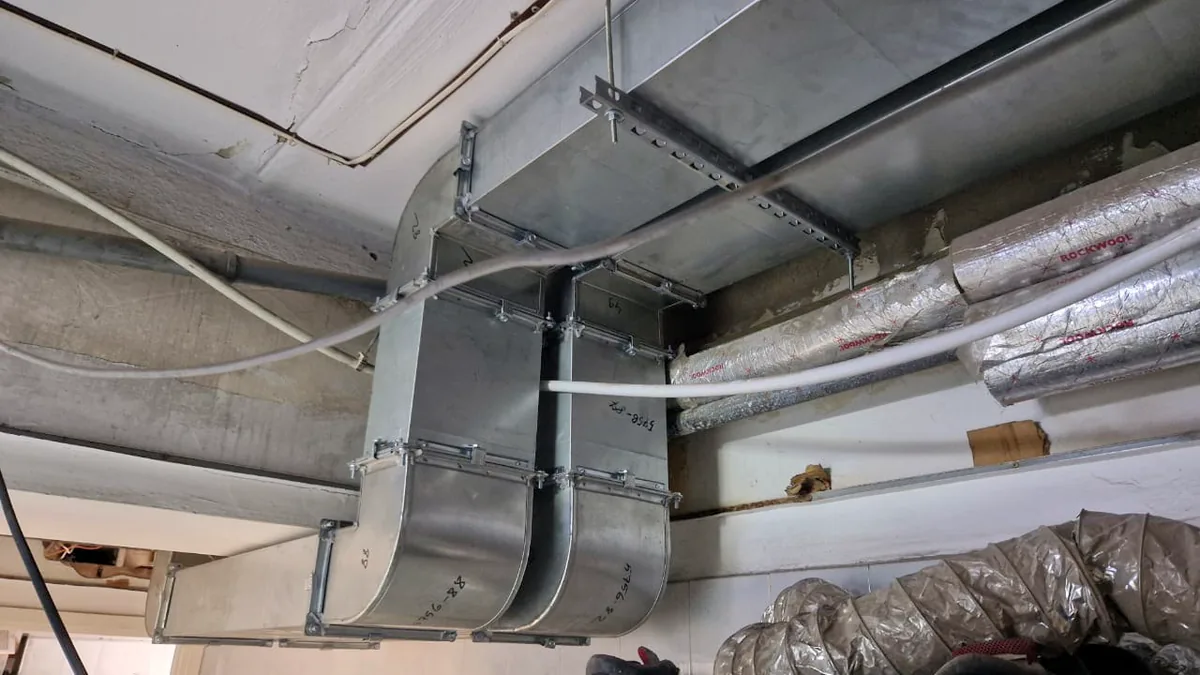

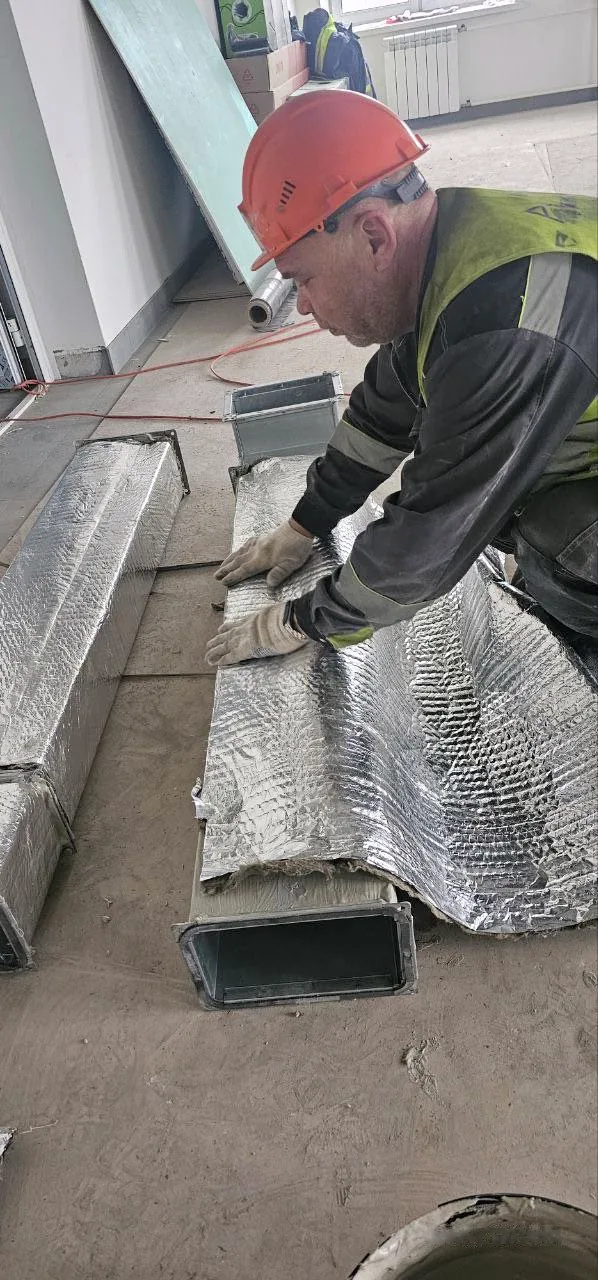

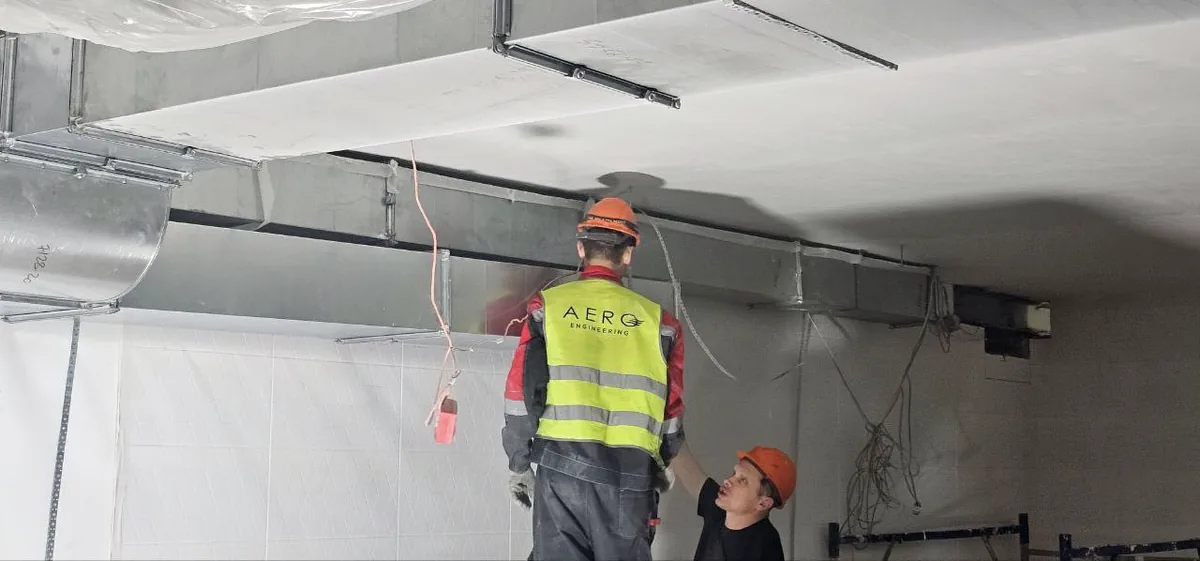

В существующей венткамере смонтировали три приточные и две приточно-вытяжные установки. Приточные агрегаты обслуживают гардеробные и две части пищеблока: обеденный зал с горячим цехом и производственную кухню с моечными и загрузочной. Приточно-вытяжные группы предназначены для кабинетов, медицинской комнаты и комнаты отдыха, а также для спортзала. Воздуховоды связали оборудование с этими помещениями; вытяжные вентиляторы разместили на кровлях корпуса и пристроя, выполнив проходы для сетей.

Отопление и трубопроводы

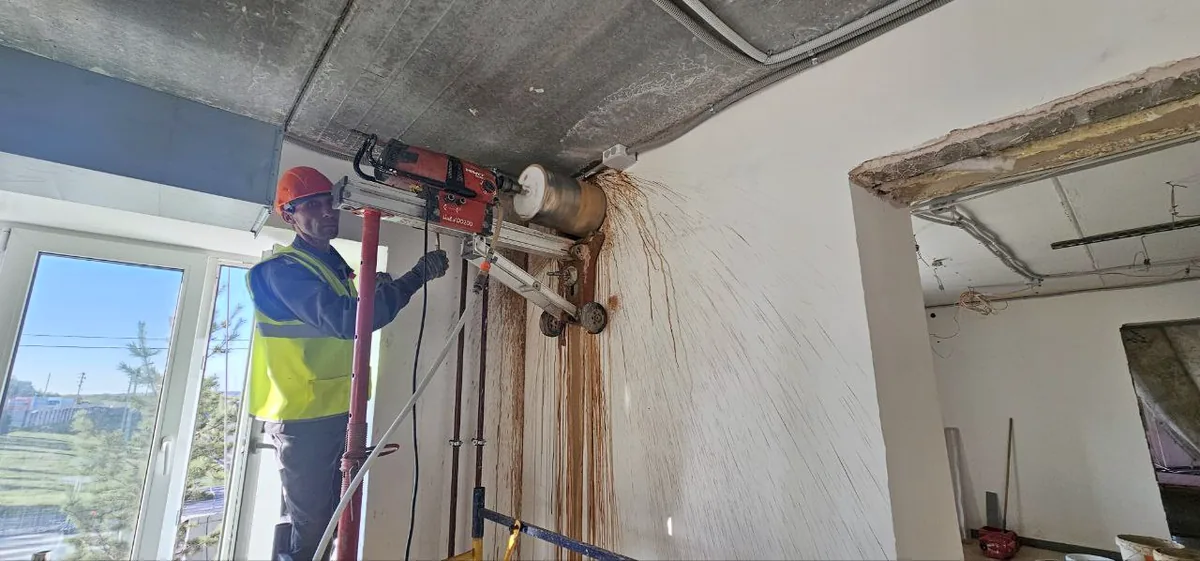

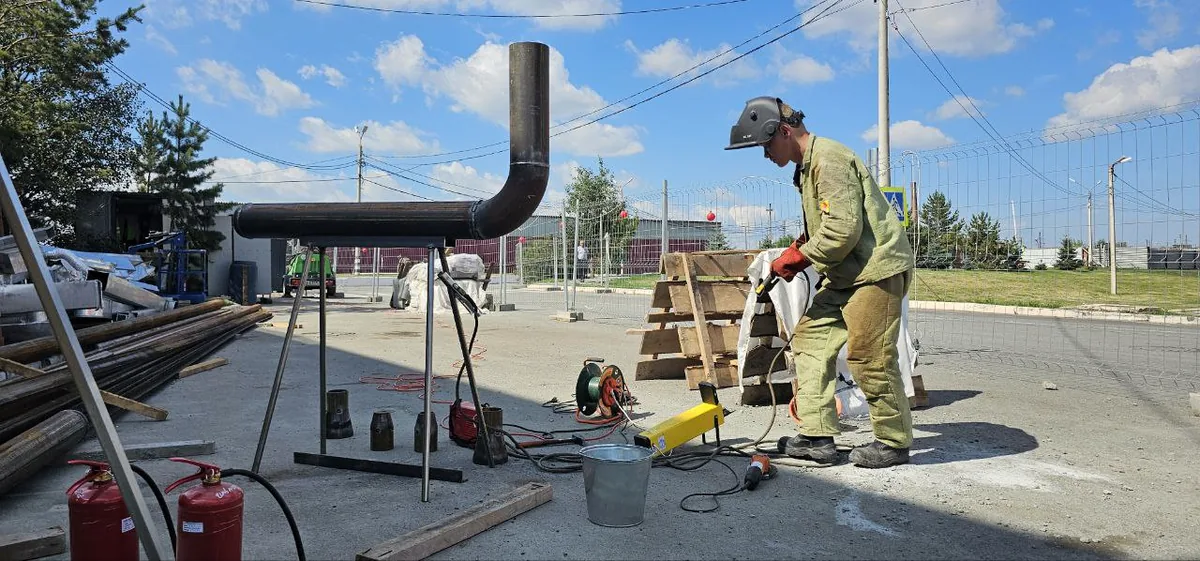

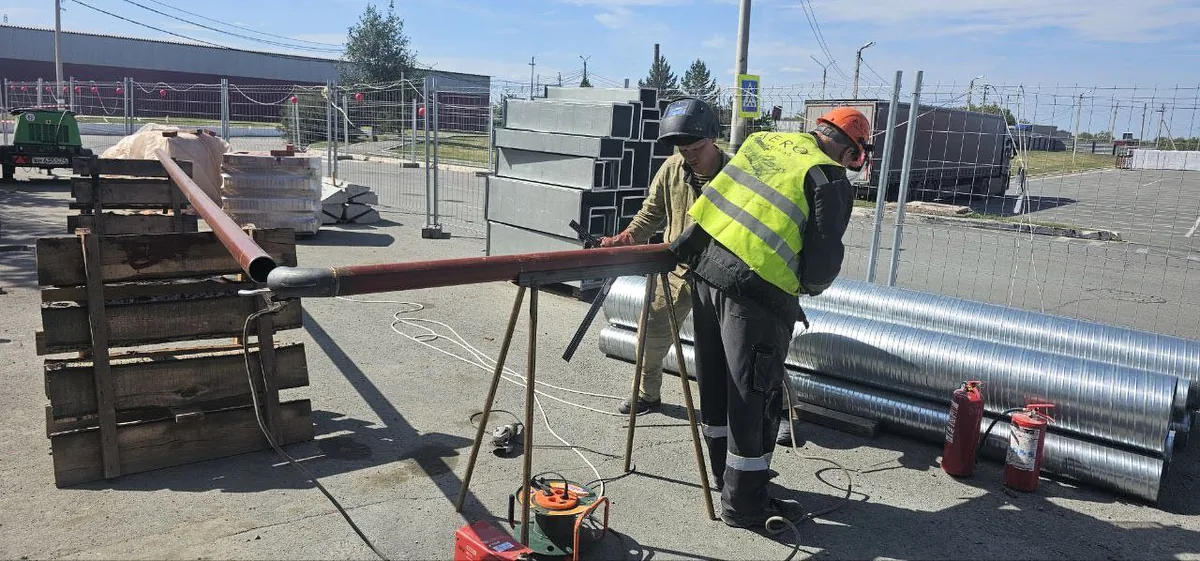

Смонтировали отопление и трубопроводы инженерных систем. Выполнили антикоррозионную обработку и проходы через строительные конструкции. Скрытые трассы зафиксировали в исполнительных схемах и актах: после закрытия отделкой сведения о них остаются у службы эксплуатации.

Шкаф управления и подключения

Смонтировали шкаф управления вентиляцией и кабельные линии. Частотные преобразователи, аппараты защиты и клеммные подключения объединяют силовую часть и управление оборудованием. Сигналы вентиляторов и датчиков связали с управляющей программой; подключения зафиксировали в схемах автоматики.

Инженерные решения для корпуса и пристроя

В пищеблоке отдельно организовали вытяжку от моечных и помещения пищевых отходов, а отопление пристроя связали с действующей системой здания. Управление местными вытяжками увязали с притоком: отдельные воздушные сети работают в составе общей вентиляционной группы.

Пищеблок: местные отсосы и отдельная вытяжка

Моечные кухонной и столовой посуды, а также тары обслуживают местные отсосы. Для помещения хранения пищевых отходов предусмотрена отдельная вытяжная сеть. Воздух удаляется от конкретных источников и помещений; у этих сетей свои трассы и выходы через кровлю.

Управление вытяжками связали с приточной группой пищеблока. Поэтому отдельная трасса не означает отдельный, не связанный с притоком запуск. Исполнительные схемы показывают назначение сетей и кровельные проходы — при обслуживании понятнее, какой участок относится к моечным, а какой к помещению отходов.

Отопление пристроя — от действующей системы здания

Новую часть отопления подключили к существующей распределительной гребёнке. В узлах стояков предусмотрели ручные балансировочные клапаны: с их помощью регулируют распределение теплоносителя по ветвям.

Исполнительная схема показывает точку подключения, трубопроводы и места регулирования отопления пристроя. При дальнейшем расширении здания можно учитывать эту связь с действующей системой, а при обслуживании — находить нужную ветвь и её арматуру.

Управление вентиляцией: пуск, температура и защита

Автоматика связывает работу вентиляторов с обработкой воздуха: прогревом водяного нагревателя, регулированием температуры и защитными сигналами. Для каждой группы предусмотрены команды управления и индикация состояния, а сигналы обслуживания отделены от аварийных состояний.

Зимний пуск и подтверждение работы

Перед включением вентилятора в зимнем режиме предусмотрено время на прогрев водяного нагревателя. Для приточно-вытяжной группы спортзала отдельно задана задержка контроля работы вентиляторов по перепаду давления после пуска. Это разные этапы: сначала подготовить нагреватель, затем проверить работу вентилятора. Команда на запуск сама по себе ещё не означает, что оборудование работает.

Рекуперация и водяной догрев

Установки кабинетов и спортзала оснащены пластинчатыми рекуператорами: часть тепла вытяжного воздуха передаётся холодному притоку. Затем воздух догревается водяным нагревателем. Байпас позволяет направлять воздух в обход рекуператора, а смесительный узел регулирует водяной нагрев. Подбор выполнен для расчётной наружной температуры −32 °C; рекуперация и догрев работают как последовательные ступени обработки воздуха с сезонными режимами «зима» и «лето».

Защита нагревателя и сигналы обслуживания

Для защиты от замораживания предусмотрены капиллярный термостат по воздуху и датчик температуры обратной воды. Они контролируют состояние нагревателя с двух сторон — воздушной и водяной. Пожарный сигнал, угроза замораживания и потеря подтверждения работы оборудования требуют защитной реакции; загрязнение фильтра сообщает о необходимости обслуживания. Такое разделение помогает эксплуатации отличать состояние оборудования от задачи по уходу за ним.

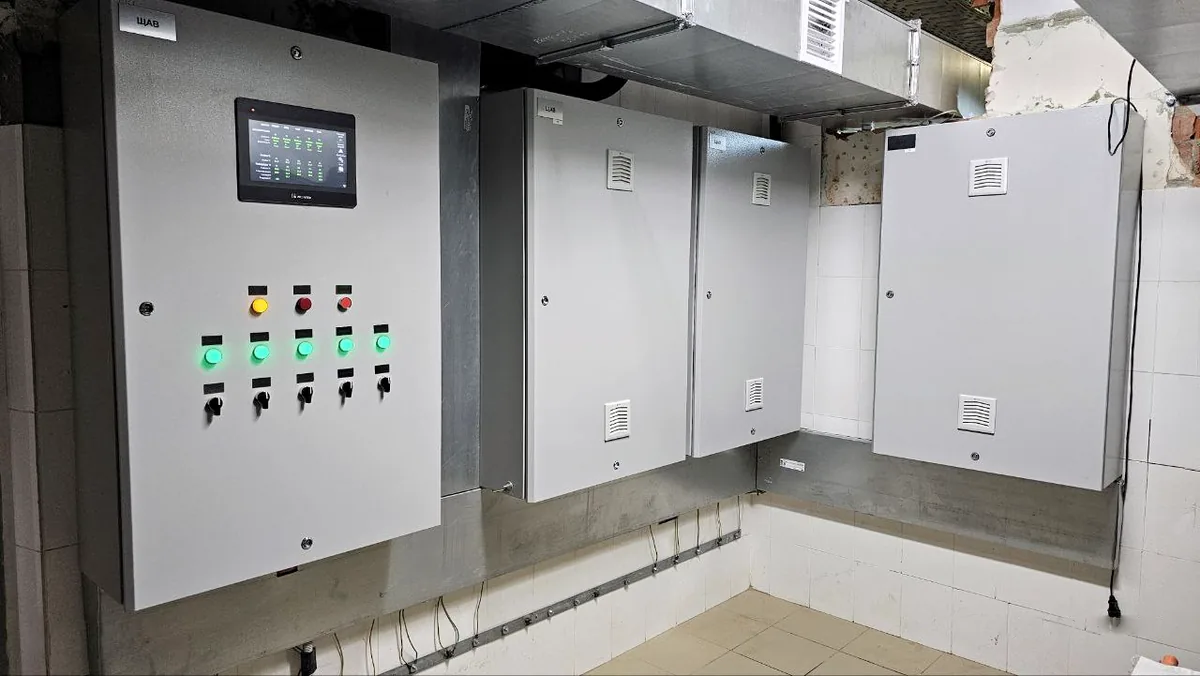

Шкафы автоматики и панель оператора

В приточно-вытяжной установке кабинетов, медицинской комнаты и комнаты отдыха (П2/В2) предусмотрены два приточных и два вытяжных вентилятора. Каждым двигателем управляет свой частотный преобразователь — поэтому у одной группы их четыре. Обе пары вентиляторов рабочие, без резервного двигателя: это четыре привода в составе одной группы, а не четыре самостоятельные установки.

Преобразователи позволяют регулировать скорость вращения, а управляющая программа согласует работу оборудования с выбранным режимом вентиляции. На панели оператора сосредоточено управление группами и индикация их состояния.

Документация для обслуживания систем

Сформировали 12 исполнительных схем отопления и вентиляции и 3 схемы автоматики вентиляции. По ним обслуживающий персонал может проследить воздушные и трубопроводные трассы, расположение оборудования и электрические подключения. Ведомости фиксируют состав установок, вентиляторов и шкафа управления; паспорта содержат характеристики и сведения для обслуживания оборудования.

Отдельная часть — акты скрытых работ: воздуховоды, проход через кровлю, трубопроводы, антикоррозионная обработка и кабельные линии. Такие участки могут быть недоступны после завершения монтажа; документация сохраняет сведения о работах, которые нельзя восстановить одним внешним осмотром.

Результат для заказчика

В корпусе и пристрое вентиляция обслуживает гардеробные, кабинеты, медицинскую комнату, пищеблок и спортзал — каждую зону с учётом её назначения. Отопление новой части подключено к действующей системе АБК, а приток пищеблока согласован с местными вытяжками. Новые помещения и оборудование включены в инженерную инфраструктуру существующего здания.

У эксплуатации есть общее управление вентиляцией с панели оператора: можно управлять группами и видеть состояние оборудования. Автоматика согласует работу вентиляторов и водяных нагревателей, регулирует температуру и учитывает защитные сигналы. Проектные изменения, монтаж и управление связаны в одном решении для корпуса и пристроя.
