Охлаждение действующей вентиляции производственного корпуса
Добавили охлаждение к шести работающим приточным системам. Встроили воздухоохладители, смонтировали общее холодоснабжение и связали его с управлением вентиляцией — без замены всех установок.
На обложке — архитектурная иллюстрация промышленного здания. В галерее — собственные фотографии инженерных работ AERO.
- Исходная система
- Шесть действующих приточных установок
- Работы AERO
- Проектирование, монтаж и автоматика
- Особенность
- Встраивание в существующие сети
Подавать охлаждённый воздух, сохранив работающие установки
В производственно-складском корпусе уже была приточная вентиляция. Требовалось дополнить её охлаждением: подготовить поступающий воздух в тёплое время года и регулировать температуру по обслуживаемым помещениям. Для этого не понадобилось заменять всю вентиляцию — новые секции встроили в существующие установки и воздуховоды.
Модернизация затрагивала сразу несколько частей здания. Воздухоохладители размещались внутри корпуса, холодильные машины — на кровле; между ними нужно было провести трубопроводы, организовать отвод конденсата и электропитание. Новое оборудование должно было работать согласованно с каждой приточной системой, а не независимо от неё.
Для подбора секций приняли наружный воздух +30 °C при относительной влажности 60%. Расчётная температура приточного воздуха после охлаждения — +16 °C; потребность отдельных помещений в охлаждении отслеживается комнатными датчиками.
Новый контур холода — от кровли до каждой установки
AERO разработала рабочую документацию и выполнила монтаж холодоснабжения, электроснабжения и автоматики. Решение объединило холодильные машины, общий трубопроводный контур и шесть потребителей с отдельным регулированием.
Охладители в существующих системах
Для каждой установки подобрали свою секцию охлаждения. Врезки увязали с габаритами камер и воздуховодов; там, где охладитель занимал место шумоглушителя, предусмотрели его перенос или новое размещение. Переходы позволили соединить новую секцию с существующим сечением канала.
Холодильное оборудование на кровле
Четыре модульные холодильные машины объединили с гидромодулем и резервным насосом. Оборудование и трубопроводы разместили на отдельных опорных конструкциях. Так общий источник холода связан со всеми установками, а циркуляция обеспечивается отдельным насосным узлом.
Трубопроводы, изоляция и дренаж
Трассы прошли по кровле и внутри действующего корпуса, рядом с уже проложенными коммуникациями. Предусмотрели регулирование ветвей, теплоизоляцию и защиту наружных участков. От воздухоохладителей организовали отвод конденсата, в том числе с применением дренажного насоса.
Управление по помещениям
Комнатные датчики передают температуру в систему автоматики, которая управляет клапанами шести охладителей. Команды и состояния вентиляции связаны с работой холодильных машин и гидромодуля; защита от замерзания, аварийные сигналы и пожарная блокировка входят в общую логику.
Суммарная проектная мощность шести воздухоохладителей — 470 кВт. Она распределена между установками по их расходу воздуха и расчётной нагрузке: одинаковое количество секций не означает одинаковый подбор для всех помещений.
Как новые сети вписаны в действующий корпус
Производственный зал, подключение вентиляционной установки, внутренние коммуникации и наружная трасса. На этих кадрах видны реальные условия, в которых выполнялась модернизация.

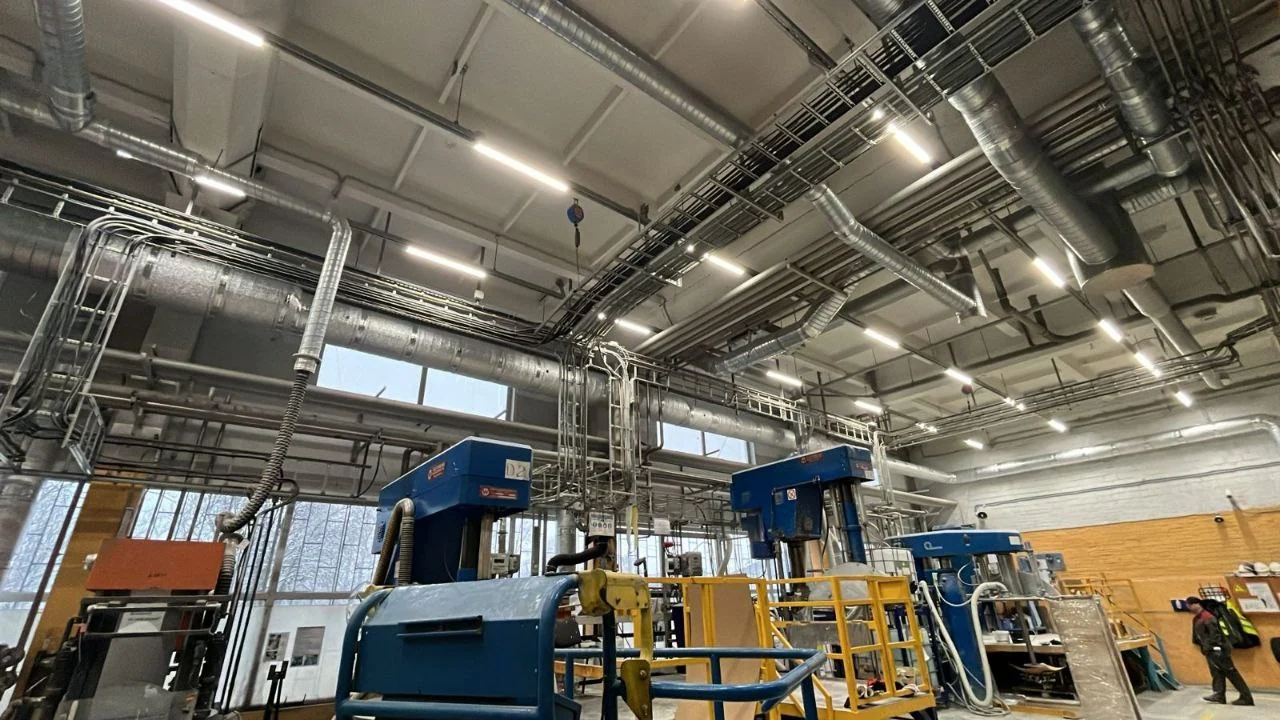

Вентиляция рядом с технологией
Под перекрытием уже проходят воздуховоды, трубопроводы и кабельные трассы. Новые коммуникации нужно разместить в этой среде, сохранив подходы к оборудованию и согласовав места пересечений.

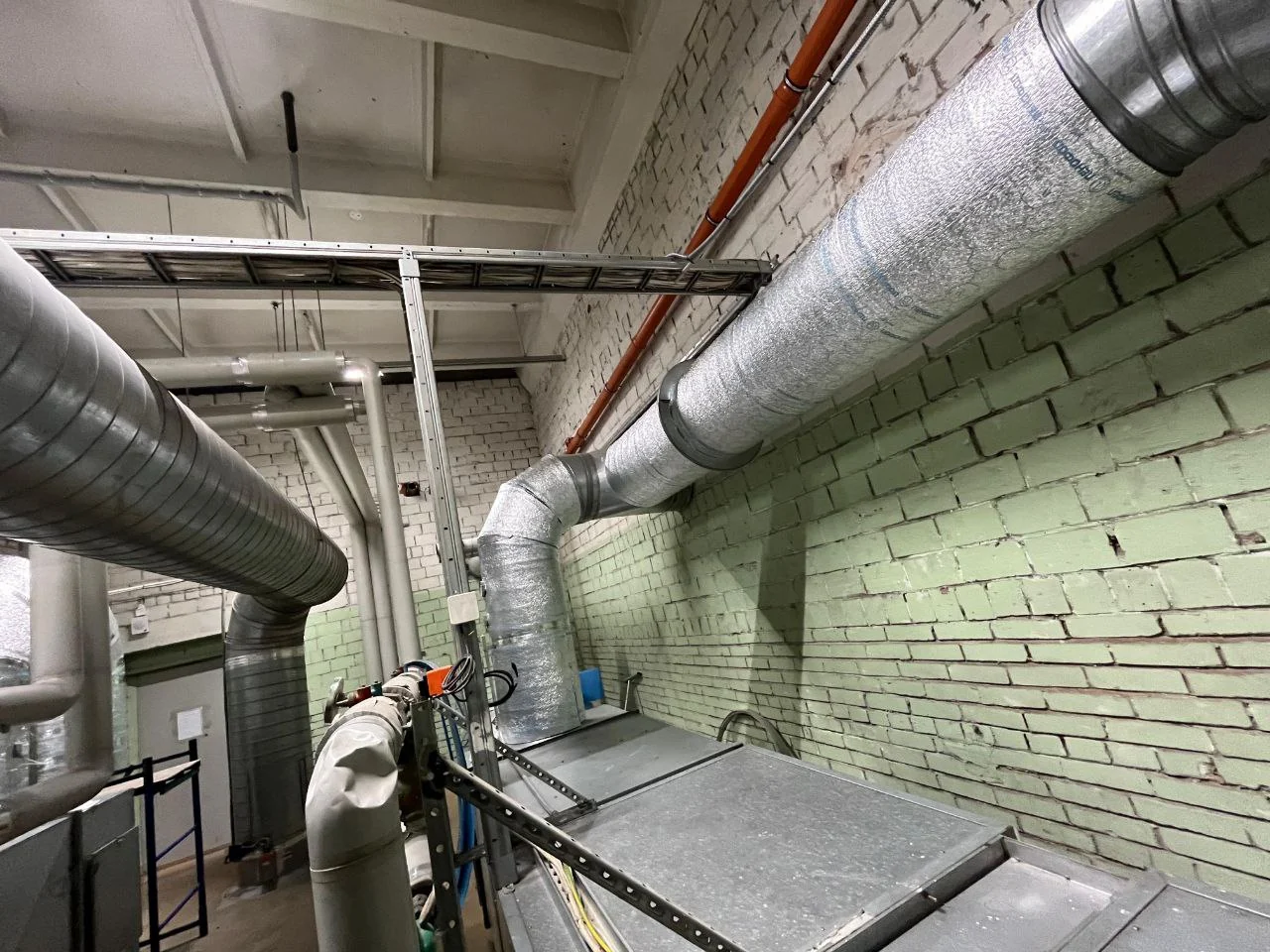

Каждая врезка требует места
Венткамера не проектировалась как пустое помещение под новую систему. На снимке видны корпус установки, поворот воздуховода, трубопроводы и лоток — те элементы, с которыми нужно увязать секцию охлаждения и её обслуживание.

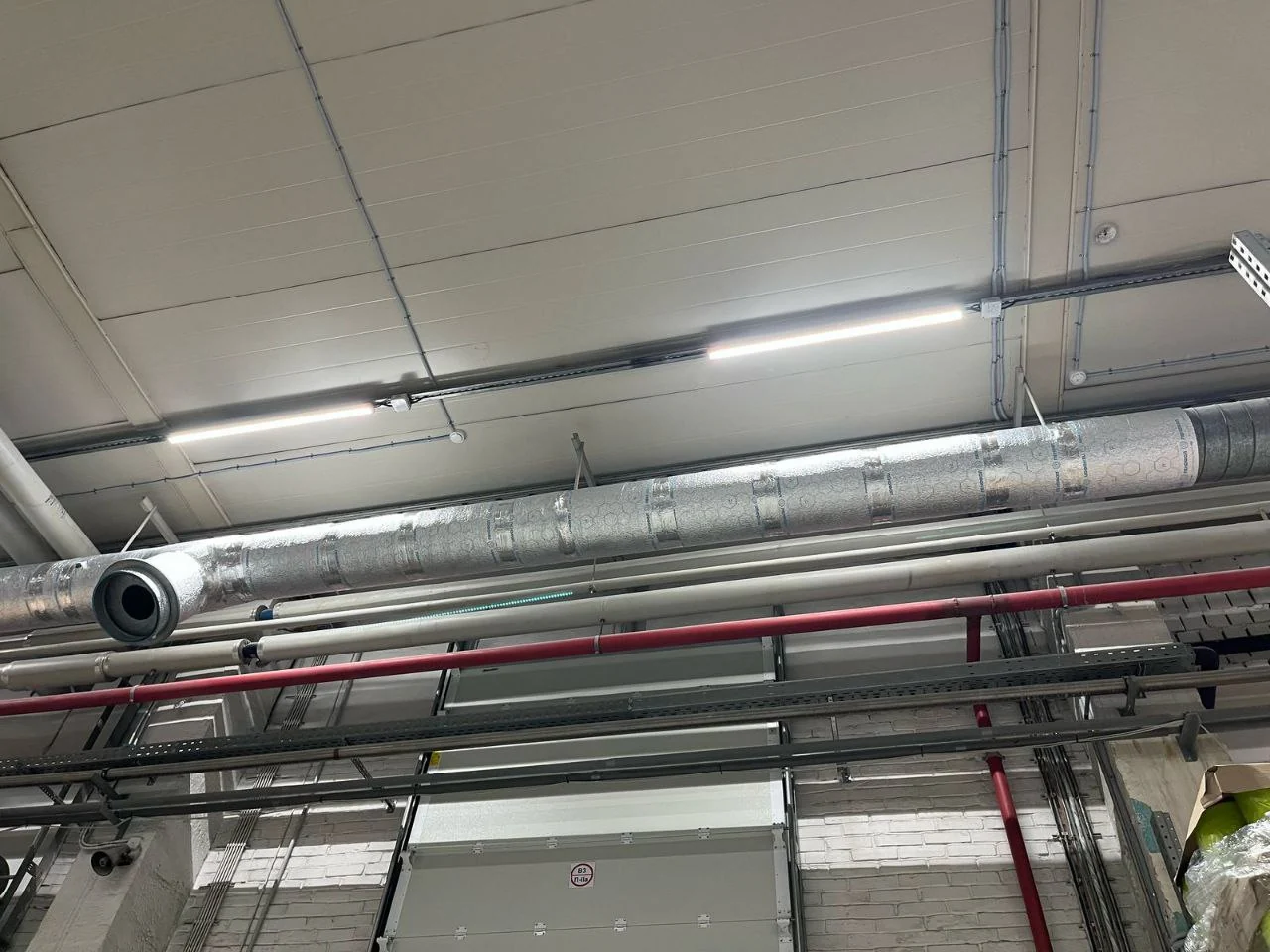

Маршрут согласуют до монтажа
При реконструкции важны не только диаметр трубы и размер канала, но и отметка, повороты, опоры и расстояния до соседних сетей. Фотография показывает, почему трассировку нельзя откладывать до установки оборудования.

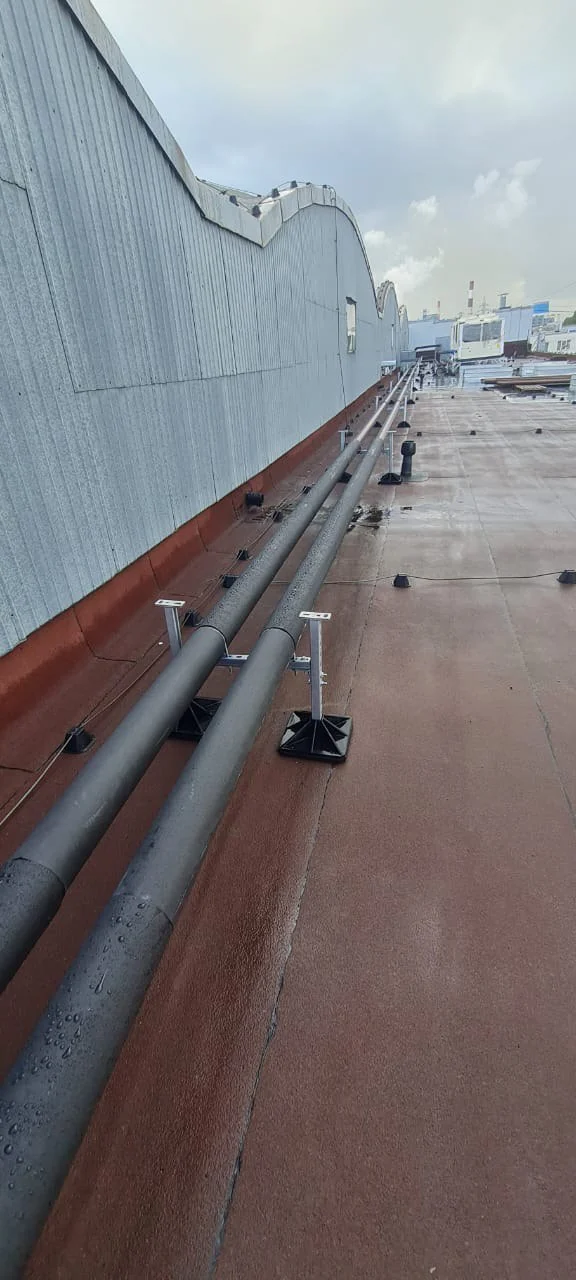

Кровля — часть инженерного решения
Трубопроводы опираются на отдельные конструкции вдоль корпуса. Для такой трассы нужно увязать положение опор, состояние кровельного покрытия и узлы прохода труб внутрь здания.
Что пришлось учесть при модернизации
Место для секции и сопротивление вентиляции
Охладитель — дополнительное сопротивление на пути воздуха. Его нельзя подобрать только по мощности: необходимо проверить рабочий режим вентилятора, сечение канала и возможность встроить новую секцию. В этом проекте охладители увязаны с существующими камерами, переходами и расположением шумоглушителей.
Так подбор оборудования сразу связан с переделками на объекте: видно, что сохраняется и какие участки нужно изменить.
Холодоноситель и зимняя защита
В проекте принят 40-процентный водный раствор этиленгликоля с температурным графиком 7/12 °C. Незамерзающий раствор нужен для контура с наружными участками и оборудованием на кровле; при подборе насосов и арматуры учитываются его свойства, отличающиеся от воды.
Резервный насос предусмотрен в гидромодуле. Регулирование ветвей и работа клапанов охладителей увязаны с циркуляцией в общем контуре.
Конденсат, проходки и наружные опоры
При охлаждении влажного воздуха на теплообменнике образуется конденсат. В проекте предусмотрены его отвод и дренажный насос, а также теплоизоляция холодных поверхностей, чтобы вода не появлялась на наружной стороне труб и секций.
Для кровельного участка отдельно проработаны несущие рамы и опоры трубопроводов. Узел входа в здание включает защиту проходки и примыкание к кровельному покрытию — прокладка труб не заканчивается на отверстии в ограждении.
Связь охлаждения, вентиляции и защит
Комнатные датчики задают потребность в охлаждении для отдельных установок. Автоматика управляет регулирующими клапанами сигналом 0–10 В, получает состояния холодильных машин и гидромодуля, передаёт команды пуска и обрабатывает аварии.
Работа охлаждения блокируется с соответствующей вентиляцией; по сигналу «Пожар» предусмотрена аварийная остановка. Защита от замерзания включена в проектную логику наряду с обычным регулированием температуры.
Охлаждение стало частью существующей вентиляции
Шесть приточных систем получили секции охлаждения, связанные с общим источником холода и отдельным регулированием. Сохранилась основа действующей вентиляции; к ней добавлены трубопроводные сети, отвод конденсата, электропитание и управление новым оборудованием.
Этот кейс — о комплексной модернизации, а не только об установке холодильных машин. Подбор охладителей, переделки в венткамерах, кровельные конструкции и автоматика были связаны в одном решении: от расчёта и рабочей документации до монтажа и пусконаладки.
