Автоматика вентиляции: как работает установка и что добавляет диспетчеризация

Автоматика вентиляции поддерживает нужную температуру воздуха, управляет вентиляторами и насосами, согласует работу оборудования и выполняет предусмотренные защиты. Диспетчеризация позволяет видеть состояние вентиляции и управлять разрешёнными функциями с общего рабочего места. Чтобы получить понятную в эксплуатации систему, сначала определяют поведение самой установки, а затем — её связь с диспетчерским уровнем.

Для заказчика это вполне предметные вопросы. Что произойдёт после нажатия «Пуск»? Как установка отреагирует на недостаток тепла? Откуда обслуживающий персонал узнает, что фильтр пора проверить? Какие действия будут доступны на местном щите и с компьютера диспетчера? Ответы на них и определяют состав автоматики.

Как автоматика поддерживает температуру воздуха

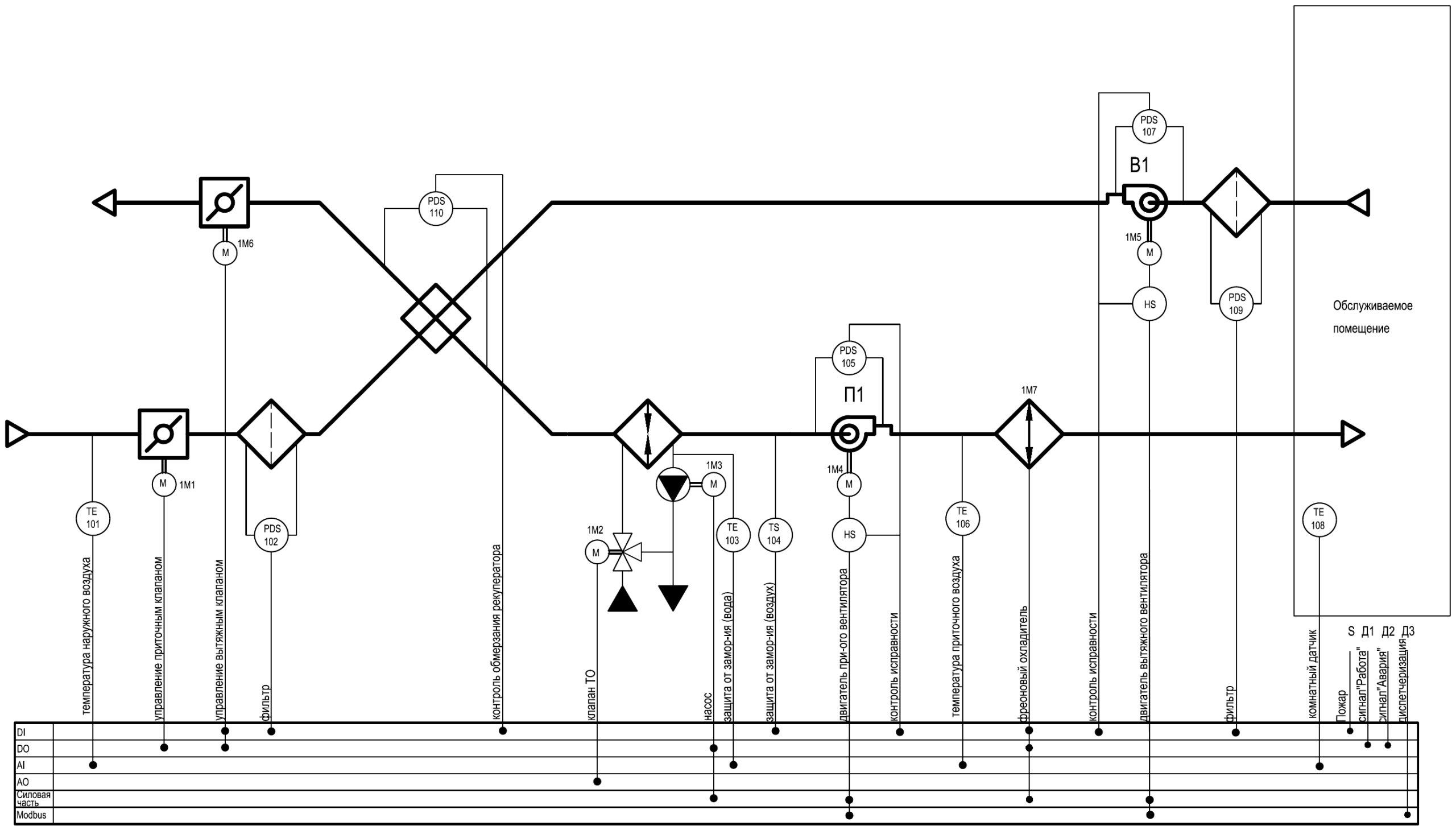

Рассмотрим приточную установку с водяным нагревателем. Он передаёт воздуху тепло от воды, которая поступает из системы теплоснабжения. Датчик измеряет температуру воздуха, контроллер сравнивает её с заданным значением и управляет приводом регулирующего клапана в водяной обвязке. Так меняется подача теплоносителя через нагреватель.

Если в установке предусмотрено охлаждение, в алгоритм добавляют управление соответствующим оборудованием. Например, для системы с фреоновым охладителем согласуют запуск компрессорно-конденсаторного блока и получение сигнала о его неисправности. Конкретные команды зависят от оборудования.

Здесь важно заранее определить, какую температуру нужно поддерживать: приточного воздуха, воздуха помещения или сочетание этих параметров. В проекте также задают ограничения температуры притока. Наличие датчиков само по себе ещё не описывает, как установка должна ими пользоваться.

Производительность вентиляторов тоже может участвовать в управлении. Например, для установки с водяным нагревателем можно предусмотреть снижение скорости при недостаточном нагреве воздуха. Такое решение согласуют с требуемым воздухообменом и условиями помещения: уменьшение подачи воздуха должно быть осознанным проектным режимом.

Что происходит после команды «Пуск»

Запуск вентиляционной установки состоит из нескольких связанных действий. Для установки с водяным нагревателем предусматривают подготовку нагревателя и задержку включения вентилятора на время прогрева. Работу притока и вытяжки согласуют между собой. После запуска контролируется предусмотренный признак работы вентилятора.

Поэтому в задании полезно описывать последовательность: какие условия разрешают пуск, какое оборудование включается, как подтверждается его работа и что происходит, если подтверждение не получено. Конкретный порядок и задержки определяются для выбранной установки.

Автоматика связывает и оборудование, расположенное в разных местах. Например, несколько рабочих постов могут иметь отдельные вытяжные клапаны и общий вентилятор. При включении отсоса на одном посту открывается соответствующий клапан и запускается общий вентилятор. Тогда оператору достаточно управлять своим постом, а необходимая связь устройств уже заложена в алгоритме. Режим вентилятора при разном количестве открытых клапанов также должен быть определён проектом.

Какие защиты и предупреждения нужны установке

Для вентиляции с водяным нагревателем существенна защита от замерзания. В её состав могут входить контроль температуры обратной воды и термостат по воздуху за нагревателем. В режиме ожидания автоматика может поддерживать заданную температуру теплоносителя, даже когда вентилятор остановлен. Это часть работы установки, которую легко упустить, если описывать управление только командами включения и выключения.

Реакции на опасное снижение температуры, неисправность привода или отсутствие подтверждения работы задают в алгоритме. Для каждого события должно быть понятно, какие устройства продолжают работать, какие останавливаются и при каких условиях разрешён повторный запуск. Уставки и защитные последовательности выбираются по проекту и документации конкретного оборудования.

Другие сигналы помогают обслуживать вентиляцию. Перепад давления на фильтре используют для контроля его сопротивления, на вентиляторе — как предусмотренный признак работы. При наличии рекуператора, который передаёт тепло вытяжного воздуха приточному, может предусматриваться контроль его обмерзания. В составе щита и оборудования также задают необходимые защиты электродвигателей.

Эти события требуют разной реакции. Сигнал о состоянии фильтра помогает запланировать проверку и обслуживание; аварийное событие может потребовать останова. Оператор должен понимать значение сообщения и предусмотренное действие. При этом сигнал реле перепада на вентиляторе не заменяет измерение фактического расхода воздуха при наладке.

Отдельно согласуют связь с пожарной автоматикой. Для общеобменной установки проектом может быть предусмотрено отключение вентиляторов и закрытие воздушных заслонок по пожарному сигналу. Такой сценарий задаётся для конкретного объекта и сохраняется при последующем подключении диспетчеризации.

Как эксплуатация управляет вентиляцией на месте

На местной панели оператору нужны текущие параметры, режим установки, состояния оборудования, предупреждения и аварии. Здесь же могут быть доступны пуск и останов, изменение разрешённых настроек и сброс аварии после устранения её причины.

Для каждого режима — автоматического, ручного или выключенного — стоит определить доступные действия и сохраняющиеся защиты. Также заранее задают поведение после восстановления питания: нужен ли автоматический перезапуск и какие условия должны быть выполнены перед ним.

Таким образом, автоматизация вентиляции объединяет датчики, контроллер, приводы, силовые цепи и программу управления в согласованную работу установки. Местная панель делает эту работу понятной обслуживающему персоналу.

Что добавляет диспетчеризация вентиляции

Когда установки распределены по зданию, эксплуатационной службе полезно видеть их состояние с общего рабочего места. На диспетчерский уровень выводят согласованный набор данных: режимы, доступные температуры, состояния вентиляторов, предупреждения, аварии. Оттуда же можно передавать предусмотренные команды, например пуск или останов и изменение разрешённого заданного значения.

Состав обмена нужно определить заранее. Для каждого параметра указывают, откуда он поступает; для каждой команды — кто имеет право её выдавать и какой приоритет она получает относительно местного управления. Возможность соединить оборудование по Modbus или другому протоколу — лишь часть этой задачи. Ещё требуется согласовать перечень данных и поведение системы.

Важно и то, как отображается потеря связи. Если значение перестало обновляться, диспетчер должен видеть, что оно устарело. Запрос на пуск и подтверждение работы оборудования также должны различаться. Более широкий пример объединения инженерных систем показан в кейсе диспетчеризации ТРЦ.

Что должно сохраняться без диспетчерского уровня

У локального контроллера может быть собственная программа управления вентиляцией. Если все необходимые для неё сигналы и устройства доступны, потеря диспетчерской связи сама по себе не должна лишать установку локального регулирования и предусмотренных защит. Какие функции сохраняются, а какие переходят в резервный режим, фиксируют в задании и проверяют при сдаче.

При этом обрыв связи с диспетчеризацией, потеря обмена между контроллером и частотным приводом, отключение питания — три разных события. Для каждого нужна своя предусмотренная реакция. Одной фразы «система работает автономно» для их описания недостаточно.

При подготовке задания на автоматику удобно собрать пять групп исходных данных:

• состав установки и имеющуюся схему управления;
• необходимые температуры, производительность и режимы работы;
• последовательности пуска, взаимные блокировки и защитные функции;
• действия местного оператора и поведение после аварии или восстановления питания;
• параметры и команды диспетчеризации, включая потерю и восстановление связи.

По этим данным можно предметно обсудить состав работ и заранее определить, как проверять готовую систему.
