Вытяжная вентиляция через крышу: как работает и что выбрать

Вывести трубу на крышу — ещё не значит обеспечить вытяжку. Воздух должен пройти из помещения по каналу и выйти наружу. Движение создаёт либо естественная тяга, либо вентилятор. А на место удалённого воздуха должен поступать свежий — через предусмотренный приток.

Поэтому сначала выбирают способ организации вытяжки. Вентилятор может находиться внутри здания или на крыше; при естественной вентиляции его вообще нет. Вентиляционный выход, дефлектор и монтажная проходка выполняют свои функции в этих системах. Разберём эти решения и то, что нужно для их работы.

Речь об общеобменной вытяжке — удалении воздуха из помещений в целом. Дымоудаление при пожаре, аспирация от станков, то есть улавливание загрязнений непосредственно у оборудования, и удаление взрывоопасных смесей — отдельные системы: одинаковое расположение вентилятора на крыше не делает требования к ним одинаковыми.

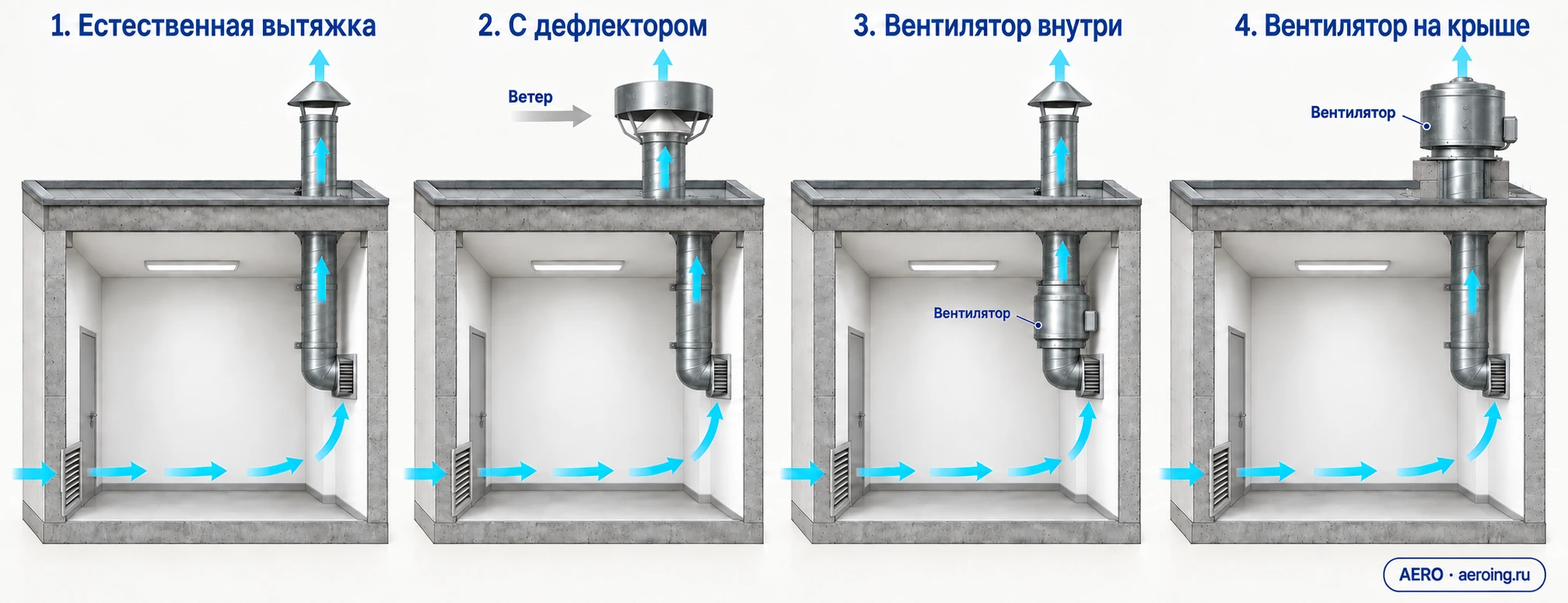

Как устроена вытяжка через крышу

Листайте иллюстрацию вправо, чтобы сравнить варианты →

По одному оголовку — наружному завершению канала — нельзя определить, естественная вытяжка перед вами или механическая. Обычный выход на крыше может работать с вентилятором, расположенным ниже, в здании. Поэтому при обследовании прослеживают весь путь воздуха — от решётки до выброса, а не выбирают замену только по внешнему виду кровельного элемента.

Вентиляция самой кровельной конструкции — отдельная задача. Она помогает удалять влагу из предусмотренного вентиляционного зазора или чердачного пространства. Кровельный аэратор, подключённый только к этому пространству, не удаляет воздух из расположенного ниже офиса. Здесь рассматриваем именно вытяжку помещений.

Как выбрать способ вытяжки

Начните с двух вопросов: что сейчас двигает воздух и где можно разместить и обслуживать вентилятор, если он нужен. Таблица помогает определить, какую схему рассматривать; расход воздуха, оборудование и кровельный узел затем подбирают расчётом.

Сравнивать внутренний и крышный вентиляторы полезно по полной стоимости системы: оборудование, воздуховоды, проходка, опора, электрика, управление, защита от шума и обслуживание. Цена одного агрегата не показывает стоимость готовой вытяжки.

Для существующего объекта попросите подрядчика показать на схеме весь путь воздуха: откуда он поступает в помещения, через какие каналы удаляется и где находится вентилятор. Для новой системы — объяснить выбор схемы с учётом расхода и обслуживания. Дальше разберём, что проверить в каждом варианте.

Естественная вытяжка: как работают канал и дефлектор

В естественной системе воздух движется за счёт разности давлений. В холодную погоду тёплый воздух в вертикальном канале обычно создаёт восходящую тягу; на неё также влияет ветер. Высота канала, его сечение, повороты и приток определяют, сколько воздуха действительно пройдёт через систему.

Воздуховод, решётки и повороты мешают движению воздуха — создают сопротивление. Тяга должна его преодолеть. Располагаемое давление — перепад давления, за счёт которого воздух может пройти по этому пути. Если его недостаточно для нужного расхода, подходящая с виду труба на крыше задачу не решит.

Дефлектор использует обтекание ветром, чтобы создавать разрежение у выхода канала. Он бывает неподвижным или вращающимся. Вращающуюся насадку называют турбодефлектором: ветер приводит головку в движение, помогая вытяжке. Электродвигателя у обычной ветровой модели нет.

В штиль ветровая помощь уменьшается, но вытяжка не обязательно прекращается: тяга за счёт разности температур может сохраняться. В тёплую безветренную погоду, когда температуры внутри и снаружи близки, условия для естественной вытяжки обычно хуже. Поэтому быстрое вращение насадки в ветреный день не показывает, как система будет работать летом в штиль.

Что именно проверяют расчётом? Для естественной вытяжки жилых, общественных, административных и бытовых помещений свод правил СП 60.13330.2020, п. 7.1.12, задаёт наружную температуру +5 °C, а внутри — температуру холодного периода. Проверяют, хватит ли располагаемого давления на канал, решётки и остальные элементы. Поэтому хороший замер при −15 °C ещё не подтверждает правильный подбор канала: в мороз температурный напор больше.

Для дефлектора или ротационной турбины тот же пункт требует дополнительно учитывать ветер и экспериментальный коэффициент эффективности насадки — величину, описывающую её влияние на тягу в расчёте. Коэффициент берут из данных изготовителя или справочных данных, а не назначают по внешнему виду. Для производственного помещения с избытками тепла действует другая проверка: естественную вентиляцию рассчитывают для тёплого периода, по параметрам А, без учёта ветра — п. 7.1.13. Параметры А — расчётные условия наружного воздуха для района строительства, принимаемые для вентиляции в тёплый период по строительной климатологии, а не погода в день замера. Нельзя обосновать вытяжку горячего цеха только тем, что зимой насадка быстро вращается.

Если естественная вентиляция не обеспечивает требуемые микроклимат и качество воздуха в течение года, СП предусматривает механическую или смешанную систему — п. 7.1.3. Это основание выбора вентилятора, а не желание просто усилить тягу. Сам по себе турбодефлектор не гарантирует заданный расход при отсутствии ветра. Гибридные насадки с электроприводом существуют, но у них свои характеристики и управление.

Что запросить у подрядчика: сколько воздуха требуется удалять из помещения и расчётное подтверждение, что естественная система обеспечит этот расход в описанных выше условиях для вашего типа помещения. При наличии дефлектора нужны данные о его эффективности. В результатах замера должны быть записаны погода и состояние притока. Так можно понять, чем подтверждена работа системы, кроме наблюдения «насадка крутится».

Вентилятор внутри здания, выход — на крыше

В этом варианте воздух проходит через вытяжную решётку и воздуховод, попадает в канальный вентилятор или вытяжную установку, затем выходит через кровельный выпуск. Вентилятор размещают, например, в техническом помещении или доступной зоне за подвесным потолком.

Например, решётки офисного блока подключают к вытяжной установке в техническом помещении, а через крышу выводят уже собранный поток. В этом случае на кровле нужен подходящий выпуск, а не второй вентилятор.

Преимущество для эксплуатации — доступ к вентилятору изнутри. До монтажа проверяют не просто наличие люка, а возможность открыть корпус, вынуть двигатель или рабочий блок и очистить оборудование. Требование доступности и ремонтопригодности закреплено в п. 14.2 СП 60. Вентилятор, который можно увидеть через люк, но нельзя извлечь, этой задачи не решает. Для защиты помещений от шума подбирают шумоглушитель и виброизоляцию; сопротивление шумоглушителя включают в расчёт сети.

Выход на крыше подбирают по расходу и сопротивлению. У него могут быть утеплённый участок и оголовок, направляющий выброс и защищающий от осадков. Проходной элемент соединяет выпуск с кровлей и обеспечивает её герметичность. Эти элементы дополняют установленный в здании вентилятор.

Если такая вытяжка работает плохо, сначала ищут причину в существующей системе. Установка второго вентилятора на выходе — изменение схемы, которое требует совместного подбора оборудования, а не универсальный способ усиления тяги.

Крышный вентилятор: когда его размещают на крыше

Крышный вентилятор устанавливают у выхода вытяжной шахты или воздуховода. Он забирает воздух из сети под ним и выбрасывает наружу. Внутри здания остаются решётки, воздуховоды и другие предусмотренные проектом элементы.

Этот вариант рассматривают, например, если вытяжная шахта выходит непосредственно на крышу, а подходящего места для вентилятора внутри нет. Он также может обслуживать несколько ветвей одной совместимой системы. Объединять любые помещения в общую вытяжку только потому, что рядом проходит шахта, нельзя: состав системы определяют по назначению помещений.

Для установки на крыше нужен агрегат наружного исполнения. Пункт 7.10.1 СП 60 требует соответствующего климатического исполнения и предусматривает ограждения, защищающие оборудование на кровле от доступа посторонних. На практике до заказа проверяют допустимую наружную температуру выбранной модели, опорный узел, подвод питания, управление и возможность отключить агрегат для ремонта. Обозначение «крышный» само по себе не подтверждает пригодность любой комплектации к местному климату.

Доступ проектируют под конкретный агрегат: где проходит обслуживающий персонал, в какую сторону открывается корпус, куда извлекается двигатель и как заменить вентилятор. Размещение снаружи не отменяет шум — он распространяется и по воздуховоду, и на окружающую территорию.

Как разместить выпуск относительно притока и окон

Сначала определяют, какой воздух удаляется и где находятся приёмные устройства притока. Для механической вентиляции общественного здания ГОСТ Р 59972-2021 предлагает метод выбора расстояния по классу удаляемого воздуха и взаимной высоте отверстий — справочное приложение А, п. А.2.4 и рисунок А.1. То есть расстояние зависит не только от геометрии крыши, но и от загрязнённости вытяжки. Два отверстия рядом с одной надстройкой нельзя оценить только по разнице их высот.

Практическая задача — не дать удалённому воздуху вернуться через приточный воздухозабор или открытое окно. Воздухозабор — место, откуда система получает наружный воздух для подачи в здание; выпуск — место, где вытяжка отдаёт воздух наружу. На крыше они могут выглядеть похоже, но выполняют противоположные задачи.

Для отдельных ситуаций СП 60 задаёт конкретные ограничения:

• Пахучий или вредный выброс рядом с притоком: воздухозабор нельзя располагать ближе 8 м по горизонтали от такого источника — п. 7.5.1. Это правило не означает «8 м между любыми двумя вентиляционными трубами».
• Чистая общеобменная вытяжка встроенно-пристроенного общественного помещения в жилом здании: при размещении на кровле пристройки или разрешённом фасаде требуется не менее 8 м по горизонтали до наружных стен с открывающимися окнами жилой части либо окон соседних зданий. Для выброса и притока на той же стене — не менее 2 м, причём приток должен находиться ниже — п. 7.6.13 в редакции изменения № 5.
• Пахучая вытяжка таких встроенно-пристроенных помещений: основной вариант — выпуск на кровле здания, в которое встроено помещение. Альтернативное размещение на фасаде или кровле пристройки допускается с условиями: не менее 15 м по горизонтали от указанных окон и очистка, удаляющая вредные вещества и запахи. Одного фильтра или одного расстояния 15 м недостаточно — тот же п. 7.6.13.

У высоты и направления выпуска тоже нет одного решения для всех систем. Для вытяжки с запахами или загрязнениями п. 7.6.14 требует определять высоту и скорость струи расчётом рассеивания до нормативных концентраций. Поэтому выпуск «на полметра выше крыши» нельзя заранее считать достаточным для любого объекта. Вертикальный выброс без зонтов предусмотрен п. 7.6.3 для перечисленных там опасных производственных выбросов; переносить этот запрет на оголовок обычной чистой вытяжки нельзя.

Проверяют и скорость в самом выпуске. По п. 7.6.14 на необслуживаемой кровле она должна быть не более 5 м/с, на фасаде с окнами — 2,5 м/с. Речь о живом, то есть свободном для воздуха сечении выбросного устройства, а не о скорости внутри всего воздуховода. Для соответствующего размещения выполняют акустический расчёт; увеличение сечения и направление выброса рассматривают вместе с шумом и риском возврата воздуха в приток.

Попросите показать выпуск и воздухозаборы на плане кровли, отметить окна и применимые расстояния, а также объяснить, какие из перечисленных условий относятся к вашему помещению. Для пахучего или загрязнённого воздуха нужны и результаты расчёта рассеивания. Одной записи «вывод на крышу» в предложении для проверки размещения недостаточно.

Здесь речь об общеобменной вытяжке. Для дыма при пожаре, горячего воздуха, жира или значительной запылённости оборудование подбирают отдельно по условиям этой системы. Одного обозначения «крышный вентилятор» для такого выбора недостаточно.

Почему после монтажа расход может оказаться ниже расчётного

Представим, что горизонтальный воздуховод под кровлей сразу поворачивает вверх к вентилятору, а между отводом и входом установлен обратный клапан. Воздух подходит к рабочему колесу неравномерно; клапан тоже оказывается в возмущённом потоке. Такая компоновка может создать дополнительные потери сверх тех, которые получили при обычном расчёте прямых участков и фасонных деталей.

В результате паспортная характеристика вентилятора не воспроизводится в установленной системе. При недостатке воздуха проверяют не только модель и обороты, но и подвод к входу: отводы, резкие переходы, положение клапана и расстояния между ними. Решением может стать изменение подключения или монтажного основания. Универсальное расстояние «для любого вентилятора» здесь не подходит — ориентируются на конструкцию и документацию выбранной модели.

До монтажа попросите схему подключения вентилятора с отводами, переходами и клапаном, а не только название модели. После монтажа сравнивают фактический расход с расчётным при собранной системе: удачный подбор по каталогу ещё нужно воспроизвести в реальном узле.

Какие расход и давление нужны вентилятору

Место установки само по себе не определяет производительность. И внутренний, и крышный вентилятор должны обеспечить нужный расход воздуха при сопротивлении подключённой сети.

Расход — объём воздуха, проходящий за час; его указывают в м³/ч. Давление вентилятора, измеряемое в паскалях (Па), показывает, какое сопротивление он способен преодолеть при этом расходе. Большой расход в каталоге ещё не означает, что столько же воздуха пройдёт через ваши каналы, повороты и клапаны.

Сначала определяют, чем будет замещаться удаляемый воздух. Для общественных, административно-бытовых и производственных зданий с механической вентиляцией п. 7.3.1 СП 60 предусматривает баланс притока и вытяжки в холодный период; указанные в нормах случаи дисбаланса рассматривают отдельно. Это не требование сделать одинаковыми приток и вытяжку в каждой комнате. Но крышный вентилятор нельзя подбирать так, будто приток появится сам: проверяют приточную установку, наружные приточные устройства и предусмотренные пути поступления воздуха.

Расход в м³/ч определяют по назначению помещений, количеству людей, выделению влаги, тепла или загрязнений и требованиям к воздухообмену. Подбор только по площади здания может пропустить основную нагрузку. Попросите указать в расчёте, какой расход нужен каждой обслуживаемой зоне и на основании каких исходных данных он получен.

Потери давления рассчитывают по пути воздуха через последовательно расположенные участки: решётку, воздуховод, отводы, клапаны и другие элементы. В разветвлённой сети проверяют отдельные пути и увязывают расходы между ветвями. Потери всех параллельных ветвей просто складывать нельзя. В общем участке при этом проходит суммарный расход подключённых ветвей, а не расход одной решётки.

Пункт 7.9.1 СП 60 требует выбирать оборудование по аэродинамическому расчёту и расходу с учётом подсосов и потерь через неплотности. У вытяжной сети под разрежением часть воздуха может подсасываться в канал, не проходя через обслуживаемые помещения. Поэтому расход вентилятора и полезное удаление из помещений — не всегда одно число. Указанные в п. 7.11.10 10% допустимой утечки — предел утечки, а не команда добавлять к любому вентилятору запас производительности 10%.

Рабочая точка: расход и давление одновременно

Учебный пример: для системы требуется 3 000 м³/ч при полном давлении вентилятора 250 Па. Нужен вентилятор, обеспечивающий эту пару значений. Каталожный «максимальный расход 3 000 м³/ч» может относиться к работе почти без сопротивления, поэтому по одной этой цифре выбирать нельзя. Числа здесь условные: это пример чтения характеристики, а не норма для определённой площади.

На графике по горизонтали находят расход, по вертикали — давление. Характеристика вентилятора показывает, какое давление он создаёт при разных расходах и заданных оборотах. Характеристика сети показывает, какое давление требуется для движения воздуха через неё. Фактическая рабочая точка находится на пересечении этих двух кривых. Если клапан прикрыть, сопротивление изменится и при прежних оборотах расход тоже станет другим.

Сравнивать нужно одинаковые показатели. В примере заданы 250 Па полного давления — значит, нужна характеристика по полному давлению. На графике по статическому давлению эту же цифру использовать без пересчёта нельзя: полное давление вентилятора включает ещё и скоростную составляющую на его выходе. Учитывают также плотность воздуха, условия испытания и то, включены ли в характеристику потери принадлежностей.

Как проверить предложение: попросите характеристику выбранного вентилятора с отмеченной рабочей точкой и указанием, какое давление использовано — полное или статическое. В нашем примере модель должна обеспечивать 3 000 м³/ч именно при полном давлении 250 Па. Если в предложении есть только максимальный расход без давления, этих данных для проверки подбора недостаточно.

Как сечение воздуховода меняет скорость воздуха

Для тех же учебных 3 000 м³/ч сравним два круглых воздуховода. Средняя скорость определяется по формуле v = L / (3600 × S), где L — расход в м³/ч, S — площадь внутреннего сечения в м², v — скорость в м/с. Для круглого канала S = πD² / 4; диаметр D подставляют в метрах.

При внутреннем диаметре 315 мм площадь сечения около 0,078 м², скорость — 10,7 м/с. При диаметре 400 мм площадь около 0,126 м², скорость — 6,6 м/с. При одном расходе уменьшение диаметра заметно увеличивает скорость, меняет потери давления и акустические условия.

Из этого не следует, что для любой системы нужен Ø400 мм. Диаметр выбирают с учётом допустимого шума, сопротивления, места под трассу и назначения вытяжки. Но пример показывает, почему узкую проходку и уменьшенный воздуховод нельзя рассматривать отдельно от подбора вентилятора.

Теперь проверим выпуск на необслуживаемой кровле, где СП ограничивает скорость 5 м/с. Для тех же учебных 3 000 м³/ч свободная площадь выпуска должна быть не меньше 3 000 / (3 600 × 5) ≈ 0,167 м². Это не внешний габарит оголовка: стойки, решётка и другие перекрывающие поток детали уменьшают живое сечение. Воздуховод Ø400 мм перед выпуском и сам оголовок поэтому могут иметь разные площади; нельзя автоматически выбрать весь узел по одному присоединительному диаметру.

В подборе оголовка проверьте три связанных значения: расход, свободную площадь выпуска и полученную скорость. Один размер присоединения, например Ø400 мм, не показывает, хватает ли свободной площади для выхода воздуха.

Регулирование: команда скорости и фактический расход

После подбора рабочей точки проверяют шум, мощность, питание и способ регулирования. Команда скорости сама по себе не подтверждает расход. Например, у вентилятора с EC-двигателем сигнал 0–10 В может задавать скорость. Чтобы поддерживать расход или давление, измеряют выбранный параметр, а автоматика корректирует скорость при отклонении от задания. Способ регулирования зависит от выбранной модели; EC означает электронно-коммутируемый двигатель.

Поэтому в предложении стоит различать регулировку оборотов и автоматическое поддержание расхода или давления. Спросите, что именно регулируется, где измеряется этот параметр и как система реагирует на его изменение. Само наличие EC-двигателя или регулятора скорости ещё не отвечает на эти вопросы.

Увеличение оборотов имеет свою цену. Для того же вентилятора, неизменной сети и плотности воздуха законы подобия дают ориентир: +20% оборотов — примерно +20% расхода, +44% давления и +73% мощности на валу. Последняя цифра не равна точному росту потребления электричества: на него влияют КПД двигателя и привода.

Поэтому перед увеличением оборотов проверяют допустимую скорость вращения, мощность двигателя и привода, шум и вибрацию. Этот расчёт объясняет зависимость, но не заменяет проверку конкретного оборудования. Иногда устранить неудачное подключение разумнее, чем компенсировать его потери повышением оборотов.

Из чего состоит узел выхода через кровлю

Воздуховод или шахта подводит воздух к выпуску. Соединение должно быть герметичным: иначе часть воздуха будет проходить через неплотности, а не по нужному пути. Сечение и форма перехода влияют на сопротивление.

Проходка соединяет выпуск с кровельными слоями и защищает место прохода от воды. Для подбора нужны материал покрытия, уклон, состав кровельного пирога и размер отверстия. Подходящий наружный фартук ещё не решает сопряжение с остальными слоями крыши. Для небольшого трубного выхода и тяжёлого крышного вентилятора узлы различаются; проходка и опора выполняют разные задачи.

Опорный стакан или другая предусмотренная опора служит основанием для крышного вентилятора. Он соединяет оборудование с конструкцией здания и передаёт нагрузку на рассчитанное основание. Один герметик вокруг трубы эту функцию не выполняет.

Теплоизоляция холодного участка нужна не только оголовку. Проверяют весь путь через холодный чердак, проходку и наружную часть. Пункты 14.10 и 14.12 СП 60 связывают изоляцию с предотвращением конденсации на внутренних поверхностях. Толщину выбирают по температуре и влажности удаляемого воздуха, наружным условиям и режиму работы: универсальное «достаточно 50 мм» для любой крыши здесь не подходит.

Если в воздуховоде возможно оседание или образование конденсата, требуется дренирование. Пункт 7.11.15 СП 60 задаёт уклон не менее 0,005 по направлению движения воздуха — это 5 мм на метр. Например, на условном горизонтальном участке длиной 4 м получается перепад не менее 20 мм. Такой уклон предусматривают именно при возможности появления жидкости, а не назначают всем сухим воздуховодам. Отвод должен уводить воду из канала, а не в помещение или кровельный пирог. Вода внутри канала и протечка вокруг проходки требуют разного ремонта.

Клапан, шумоглушитель и элементы управления добавляют по задаче системы. Обратный клапан может ограничивать обратный поток при остановке вентилятора, но сам создаёт сопротивление. Для естественной вытяжки особенно важно, чтобы выбранное устройство открывалось при имеющемся небольшом перепаде давления. Шумоглушитель снижает передачу шума по каналу; его также учитывают при подборе вентилятора.

В предложении подрядчика ищите законченный узел: модель вентилятора с рабочей точкой, тип и живое сечение выпуска, опору, кровельное примыкание, изоляцию, дренаж при необходимости, питание и управление. Отдельно должны быть указаны монтаж и наладка с измерением расхода. Тогда сравнивают не две цены на вентилятор, а два решения, после которых вытяжкой можно пользоваться.

Как проверить вытяжку через крышу

Установленный оголовок или работающий двигатель ещё не подтверждают, что вытяжка готова. После монтажа нужно проверить выбранную схему целиком: получает ли помещение требуемый воздухообмен, как воздух выходит над кровлей и можно ли обслуживать оборудование.

• Естественная тяга: в расчёте указаны применимые температурные условия и характеристики дефлектора, если он установлен. В акте замера записаны температура внутри и снаружи, ветер и состояние притока. Листок бумаги у решётки не заменяет значение расхода в м³/ч и не показывает сезонную устойчивость.
• Механическая вытяжка: расход измерен после сборки системы — с клапанами, оголовком и рабочим притоком. В протоколе есть требуемый и измеренный расход, настройка вентилятора и положение регулирующих устройств. Если воздуха не хватает, проверены неплотности и подвод к вентилятору под кровлей, а не только увеличены обороты.
• Выброс: известны живое сечение и скорость на выходе; для необслуживаемой кровли проверен предел 5 м/с. На плане отмечены приточные воздухозаборы, окна и расстояния для соответствующего вида вытяжки. При наличии запахов или загрязнений высота и скорость подтверждены расчётом рассеивания.
• Кровельный узел: нет разрыва изоляции на холодном участке, предусмотрены герметичное примыкание и отдельная опора оборудования. Там, где возможен конденсат, есть уклон не менее 5 мм/м и дренирование. Вода не должна уходить в толщу крыши.
• Эксплуатация: можно безопасно подойти к агрегату, отключить питание, открыть корпус и заменить обслуживаемые части. Если вентилятор стоит внутри, доступ обеспечен к нему, а не только к выпуску. Шум и вибрация проверены при рабочем режиме. Осмотр на кровле и работы с электрикой поручают специалистам.

Что подготовить для выбора решения

Для новой вытяжки через крышу подготовьте планы помещений и кровли, назначение зон и требуемый режим работы. Для существующей системы полезны схема канала, маркировка вентилятора, результаты замеров и имеющиеся фотографии выпуска сверху и подключения под кровлей. Укажите, где организован приток и когда появляется проблема: в штиль, на морозе, при определённой скорости вентилятора или постоянно. Эти сведения помогают отличить недостаток естественной тяги от неверного подбора вентилятора, неудачного подключения или проблемы кровельного узла.

Работы по системе описаны на странице монтажа вентиляции AERO. Отправьте задачу через контакты AERO — например: «Есть вытяжная шахта с выходом на крышу. Нужно определить, достаточно ли естественной тяги или нужен вентилятор, и подобрать законченный узел прохода через кровлю».

Нормативная основа. Требования проверены 23.10.2026 по СП 60.13330.2020 с изменениями № 1–6: пп. 5.13, 7.1.3, 7.1.12–7.1.13, 7.3.1, 7.5.1, 7.6.3, 7.6.13–7.6.14, 7.9.1, 7.10.1, 7.11.10, 7.11.15, 14.2, 14.10 и 14.12. Размещение выбросов встроенно-пристроенных помещений уточнено по изменению № 5, воздухозабор и акустические требования — по изменению № 6. Метод взаимного размещения притока и вытяжки механической вентиляции общественных зданий — ГОСТ Р 59972-2021, справочное приложение А. Учебные расчёты в статье не являются нормативным подбором для конкретного объекта.
