Как проверить проект вентиляции перед монтажом

С чего начать проверку рабочего проекта

Соберите актуальные планы помещений, раздел вентиляции и кондиционирования, подборы оборудования и относящиеся к системе решения по электроснабжению и автоматике. Для реконструкции нужны также сведения о существующих установках и точках подключения. Если планировку изменили после выпуска проекта, именно с этих изменений начинается сверка.

Проверьте, какие помещения и технологическое оборудование обслуживает каждая система, сколько людей и рабочих мест учтено, какие режимы работают одновременно. Две установки могут включаться вместе, поочерёдно или с ограничением расхода — общий участок проверяют для предусмотренных режимов.

Затем выберите одну систему и пройдите её целиком: помещение → расход → трасса → установка → подключение → управление. Такой маршрут помогает увидеть расхождение, которое теряется при раздельном чтении листов.

Состав документации и назначение основных расчётов мы разобрали в статье «Проектирование вентиляции: что входит в проект и как оценить его качество». Здесь сосредоточимся на проверках перед закупкой и выходом на объект.

Подходит ли сама схема вентиляции задаче объекта

До сравнения диаметров и мощностей проверьте, что система решает нужную задачу. Для офиса это может быть подача наружного воздуха к рабочим местам, для склада — воздухообмен с учётом стеллажей и технологии, для производства — ещё и удаление выделений непосредственно от оборудования.

На плане должны быть понятны пути воздуха: откуда он поступает, через какие зоны проходит и где удаляется. Близко расположенные приток и вытяжка могут давать короткий путь потока, оставляя обслуживаемую зону без нужного обмена. Перестановка перегородок, стеллажей или станков тоже способна изменить распределение воздуха.

Откуда возьмётся воздух для вытяжки

Равенство притока и вытяжки не является универсальной целью. Для одних зон нужен заданный подпор, для других — разрежение, чтобы ограничить распространение загрязнений. Но разность расходов должна быть осмысленной и согласованной с дверями, проёмами и смежными системами.

Захватывает ли местный отсос загрязнение

Для пыли, сварочного аэрозоля, паров и других технологических выделений одной записи «вытяжной вентилятор» недостаточно. Проверяют форму и положение укрытия или приёмника, расстояние до источника, движение загрязнённого потока и положение человека.

Если поток от источника проходит через зону дыхания работника по пути к вытяжке, наличие расчётного расхода в воздуховоде ещё не подтверждает удачное решение. Местный отсос должен быть связан с реальным процессом, включая перемещение изделия и операции обслуживания.

Для разных загрязнений проверяют возможность совместного удаления, требуемую очистку, материал сети и исполнение оборудования. Обычная общеобменная вентиляция, аспирация пыли, химическая вытяжка и противодымная система требуют своих решений. Их объединение должно иметь проектное обоснование.

Если возможны горючая пыль, искры или взрывоопасные смеси, это должно быть отражено в исходных данных и специальных технических решениях. Проверяют исполнение оборудования, меры против воспламенения и распространения опасного процесса. Установка обычного вентилятора и фильтра сама по себе такую задачу не закрывает.

В проекте с рециркуляцией должно быть понятно, какие потоки возвращаются и почему это допустимо для конкретных помещений и загрязнений. Само наличие фильтра не подтверждает возможность возврата любого удаляемого воздуха. Для наружного выброса и воздухозабора проверяют размещение относительно друг друга, источников загрязнения, окон и используемых зон.

Пункт 7.3.13 СП 60 запрещает рециркуляцию, в частности, из помещений с резко выраженными неприятными запахами и из систем местных отсосов вредных веществ и взрывоопасных смесей. Для производственных местных отсосов невзрывоопасных пылевоздушных смесей п. 7.3.14 отдельно допускает возврат после очистки от пыли; это разрешение нельзя переносить на любые газы, пары и загрязнения. До выбора установки запросите перечень возвращаемых потоков, состав загрязнений и основание допустимости возврата. На схеме также различайте возврат самого воздуха и использование его теплоты.

Результат проверки: схема, в которой можно проследить путь воздуха и работу оборудования в каждом существенном режиме, включая работу части местных отсосов.

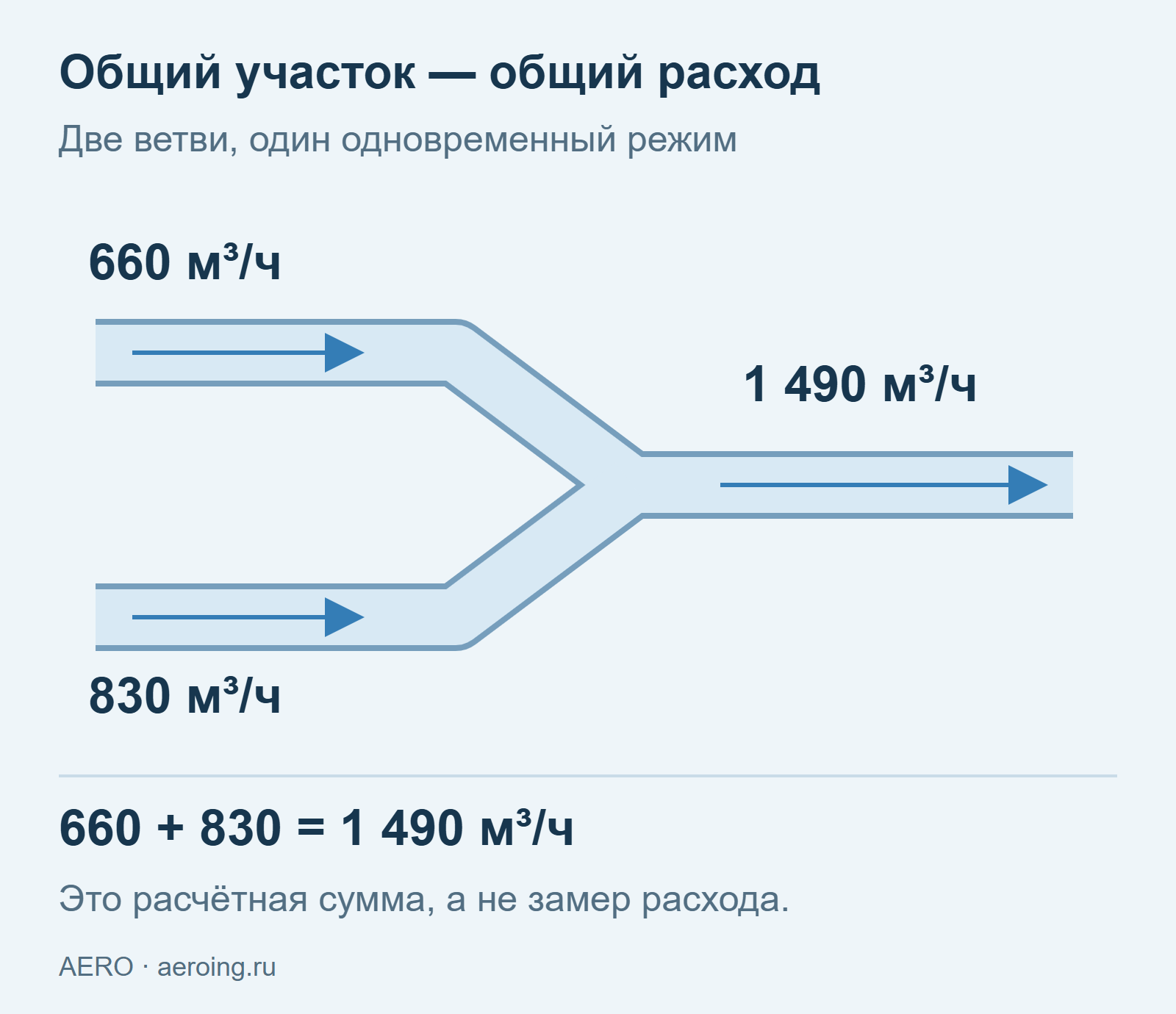

Сходятся ли расходы воздуха на общем участке

Общий участок должен соответствовать суммарному расходу подключённых систем в рассматриваемом режиме. Проверяют не только число на схеме, но и сечение, решётку, клапан, шумоглушитель и другие элементы этого участка.

Следующий вопрос — что происходит со скоростью, если воздуховод меняют из-за тесного пространства. Проверим для того же расхода 1 490 м³⁠/⁠ч несколько условных сечений.

Среднюю скорость находят по формуле v = L / (3 600 × A), где L — расход в м³⁠/⁠ч, A — площадь живого сечения в м², v — скорость в м⁠/⁠с. Для круглого канала A = π × d² / 4, для прямоугольного — a × b. Размеры в формуле указывают в метрах.

Это сравнение геометрии, а не рекомендация выбрать один из четырёх вариантов. Например, Ø315 и 400 × 200 мм дают близкие средние скорости, но отличаются формой, периметром, гидравлическим диаметром и сопротивлением. Прямоугольный воздуховод не становится равноценной заменой круглого только потому, что его площадь почти такая же.

Для окончательного решения проверяют потери давления, шум, высоту трассы, фасонные части и требования конкретной системы. В аспирации дополнительно важна способность потока переносить выделяемые частицы; значения из этого примера нельзя автоматически использовать для пылевой сети.

Практический смысл: если подрядчик предлагает уменьшить высоту или заменить форму воздуховода, запросите проверку изменённого участка. Внешне удобная замена может изменить сопротивление всей расчётной ветви.

Изменилась площадь помещения: надо ли пересчитывать всё

Сначала выясняют, какое исходное условие изменилось: площадь, объём, назначение, число людей, тепловыделения оборудования или расположение рабочих мест. Разные расчёты зависят от разных исходных данных.

В материалах проектного разбора встречались площади 32,94 и 79,50 м², относящиеся к проверке одной обслуживаемой зоны. Их отношение — примерно 2,41. В том же разборе для комнаты приёма пищи были указаны 48 человек и расход 960 м³⁠/⁠ч.

Из этих чисел нельзя сделать вывод «площадь стала в 2,41 раза больше — расход тоже надо умножить на 2,41». Если расход определяли по людям и их число осталось прежним, проверка начинается с основания такого расчёта. Отношение 960 / 48 = 20 м³⁠/⁠ч на человека лишь восстанавливает заложенный показатель; оно не подтверждает его достаточность или нормативность для этого помещения.

Отдельно проверьте долю наружного воздуха. По п. 7.4.1 СП 60 полный приток может состоять из наружного и рециркуляционного воздуха, а п. 7.4.2 отдельно задаёт требования к наружной подаче: минимальный расход и возмещение удаляемого воздуха с учётом нормируемого дисбаланса. Эти условия проверяют совместно, а не складывают как два независимых расхода. Поэтому производительность установки ещё не показывает, сколько свежего воздуха получат люди. Попросите указать полный расход, его наружную часть и нормативное основание последней для фактического назначения помещения. Число 960 м³/ч в примере само по себе этого не раскрывает.

При расчёте по кратности площадь влияет иначе. Учебный пример: при высоте 3 м помещение 40 м² имеет объём 120 м³, а помещение 60 м² — 180 м³. Если в обоих случаях обоснованно принята одна и та же кратность, расчётный расход по этому основанию изменится в 1,5 раза. Конкретную кратность здесь не назначаем.

Даже при неизменном числе людей увеличение площади может потребовать другой расстановки воздухораспределителей и проверки охлаждения: меняются геометрия зоны, ограждения, солнечные поступления, размещение оборудования. Поэтому ответ «это только номер помещения» нужно сопоставить с фактическими изменениями.

Результат проверки: актуальная планировка, понятное основание расхода и перечень расчётов, на которые изменение действительно влияет. Исправление номера комнаты само по себе не требует замены всех установок; изменение нагрузки нельзя закрыть одной правкой номера.

Хватит ли давления выбранной установки

Производительность и давление проверяют вместе, в одной рабочей точке. Установка, способная переместить заданный объём воздуха при малом сопротивлении, может не обеспечить его в смонтированной сети.

Сопротивления складывают по пути движения воздуха в рассматриваемой ветви. Нельзя сложить сопротивления всех параллельных ответвлений, как будто воздух проходит их последовательно. Для разветвлённой сети проверяют пути и распределение расходов, в том числе наиболее неблагоприятный путь для нужного режима.

Особенно внимательно сверяют границы расчёта. Если изготовитель уже учёл фильтры и секции внутри установки и указал оставшееся давление для внешней сети, повторно прибавлять те же внутренние потери к этой сети нельзя. Если фильтр или шумоглушитель установлен отдельно, его сопротивление должно попасть в соответствующий расчёт.

Уточняют и состояние фильтра, принятое при подборе. Расчёт только для чистого фильтра и расчёт с предусмотренным увеличением сопротивления — разные условия работы. Универсальный «запас 20%» не заменяет эти исходные данные.

Результат проверки: расчёт внешней сети и подбор установки, которые описывают один расход, один режим и одни границы. При реконструкции проверяют, как новые участки влияют на сохраняемое оборудование.

Как проверить материалы воздуховодов и сетевых элементов

Материал выбирают под перемещаемый воздух и условия вокруг сети. Для проверки нужны температура, влажность, состав и концентрация примесей, возможность образования конденсата, способ очистки, рабочее давление или разрежение. Для наружной прокладки добавляются климатические воздействия и защита от осадков.

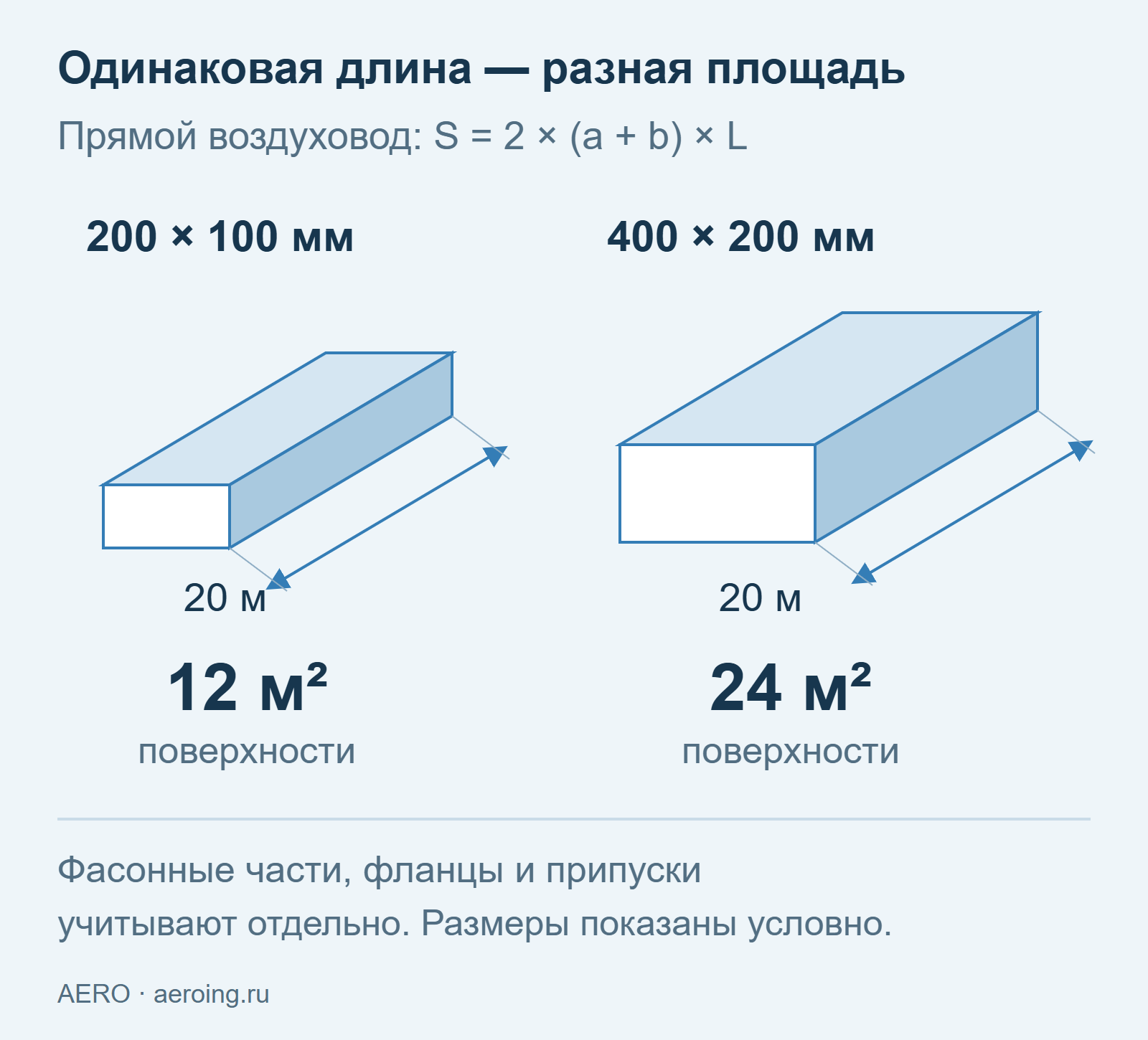

Запись «воздуховод 400 × 200» определяет только размер. Для заказа должны быть однозначны материал и толщина, исполнение соединений, защитные покрытия и специальные требования именно этого участка.

Оцинкованная сталь, нержавейка и другие материалы

Для сети общеобменной вентиляции и вытяжки от химического процесса одинаковый размер не означает одинаковое исполнение. Проверять нужно весь контактирующий со средой комплект: металл, сварные или фальцевые соединения, уплотнения, герметик, гибкие элементы, клапаны и корпус вентилятора.

Слово «нержавейка» тоже недостаточно. Уточняют марку стали, рабочую среду, температуру, обработку соединений и условия очистки. Один материал может быть пригоден для одних примесей и непригоден для других. Название материала без этих условий не подтверждает химическую стойкость.

Для полимерных воздуховодов проверяют вид материала, температурный диапазон, химическую стойкость, жёсткость, способ соединения и применимость по пожарным требованиям объекта. Заменять металл пластиком только по цене или массе нельзя.

Если объединяют разные металлы и крепёж, учитывают возможность контактной коррозии в присутствии влаги. В мокрой зоне и сухом помещении условия различаются; решение должно учитывать фактическую среду и рекомендации изготовителей.

Толщина листа: что меняется кроме цены

Толщину сопоставляют с размером и формой воздуховода, давлением или разрежением, конструкцией и назначением системы. Проверяют также жёсткость, усиления и требования к изготовлению. Универсальная толщина для всех участков проекта не заменяет такую проверку.

При отрицательном давлении проверяют способность конструкции сохранять форму; при абразивной пыли — устойчивость к износу и возможность замены нагруженных участков. Увеличение толщины само по себе не решает вопросы коррозии, герметичности и очистки.

Что именно означает предлагаемая замена

Проверку фильтров и очистки также ведут от загрязнения. Частицы, капли и газообразные примеси требуют соответствующих способов очистки; пылевой фильтр нельзя считать универсальной очисткой технологического выброса. В подборе должны быть определены нужные характеристики, расход и сопротивление, а в конструкции — уплотнение, доступ и возможность замены. Неплотный обход фильтрующего элемента может свести к минимуму пользу высокого класса самого материала.

Для фильтра, шумоглушителя и других сетевых элементов сопоставляют не только присоединительное сечение, но и монтажную длину, массу, обслуживание и допустимую среду. Изделие, подходящее по расходу, может не пройти по габариту или не допускать предусмотренную очистку.

Если поставщик предлагает «аналог», составьте сравнение по тем параметрам, от которых зависит работа: материал, размеры, толщина, давление, температурный диапазон, стойкость уплотнений, присоединения, масса, обслуживание. Для вентилятора добавятся рабочая точка, электрические параметры, шум и исполнение для среды.

Сертификат или паспорт подтверждает сведения о конкретном изделии в своей области применения. Сам факт наличия документа не доказывает, что изделие подходит к любому узлу данного проекта.

Результат проверки: согласованное исполнение каждого типа участков и понятные критерии замены. Тогда закупка получает характеристики, которые можно проверить при предложении аналога и при поставке.

Соединения и герметичность воздуховодов

Воздуховод из подходящего металла может работать плохо из-за стыков, открытых технологических отверстий или неподходящего уплотнения. В проекте должны быть определены требования к герметичности и способы соединения, соответствующие условиям работы сети.

Для фланцевого соединения проверяют уплотнитель, его непрерывность, исполнение углов и способ стяжки. Для ниппельного — уплотнение, сопряжение и крепление элементов. У сварных соединений свои требования к изготовлению и контролю. Эти решения нельзя заменить общей подписью «все стыки загерметизировать».

Важна совместимость материалов. Металл, выдерживающий выбранную температуру, не гарантирует, что её выдержат прокладка, герметик или ткань гибкой вставки. Для агрессивной среды проверяют стойкость каждого из этих элементов. Возможность очистки также должна сохраняться после сборки соединения.

Гибкую вставку проверяют по назначению, температуре, давлению и месту установки. Обычная виброизолирующая вставка не должна принимать на себя массу воздуховода или исправлять большой перекос трассы. Для оборудования и сети предусматривают собственные опоры; монтажное положение вставки сверяют с инструкцией.

Гибкий воздуховод и гибкая вставка — разные изделия. Для гибкого воздуховода оценивают фактическую длину и изгибы, поддержание формы, крепления, доступ для очистки и сопротивление. Замена проектного участка длинным гибким рукавом должна пройти проверку, даже если присоединительные диаметры совпадают.

Вытяжная сеть под разрежением при неплотностях может подсасывать воздух по трассе. Вентилятор будет перемещать воздух, но часть расхода не придёт от нужного приёмника. Поэтому приёмка только по расходу у вентилятора не всегда отвечает на вопрос о работе местного отсоса.

Результат проверки: однозначные узлы соединений, требования к герметичности и предусмотренный способ её контроля для соответствующей системы.

До тендера определите, какие системы или участки предъявляют на проверку, какой класс герметичности и состав смонтированной сети проверяют, где предусмотрены границы испытания. Пункт 7.6.3 СП 73 рассматривает систему или участок с установленным сетевым оборудованием, а не только отдельный воздуховод. Если рабочей документацией предусмотрено испытание герметичности, его выполняют до теплоизоляции и огнестойкого покрытия. Поэтому в графике и предложении подрядчика нужно оставить этот этап до закрытия сети, а также определить, кто проводит проверку и устраняет выявленные неплотности.

Изоляция: тепло, конденсат, шум и огнезащита решают разные задачи

Сначала выясняют назначение изоляции на каждом участке. Нужно ли ограничить потери тепла, предотвратить поверхностный конденсат, снизить передачу шума или обеспечить требуемую огнестойкость? Один материал не следует считать достаточным для всех этих задач только из-за похожего внешнего покрытия.

Для холодного воздуха или холодных трубопроводов проверяют температуру поверхности относительно точки росы окружающего воздуха и защиту изоляционной системы от проникновения водяного пара. Толщина, подходящая для одного температурно-влажностного режима, может оказаться недостаточной для другого.

Отдельное внимание — стыкам, фланцам, опорам, врезкам и местам установки датчиков. Через разрыв парозащиты влага может попасть под изоляцию, а сжатый или прерванный слой у крепления создаёт участок повышенного теплопритока. Красиво закрытая наружная поверхность не доказывает правильное исполнение скрытого узла.

В проекте проверяют:

• расчётное назначение, материал и толщину изоляции по участкам;
• способ герметизации стыков и примыканий в выбранной системе;
• прохождение фланцев, подвесов, арматуры и сервисных крышек;
• защиту от повреждения, осадков и солнечного излучения там, где она требуется;
• возможность снять обслуживаемый элемент и восстановить изоляцию;
• массу и наружный габарит после изоляции.

Внутреннюю облицовку нельзя оценивать только по снижению шума. Пункт 14.12 СП 60 не допускает внутренней изоляции воздуховодов наружного, рециркуляционного и приточного воздуха. Если предложен изоляционный слой внутри такого канала, попросите показать решение, учитывающее этот запрет: одного акустического эффекта и документа на материал недостаточно. Это не равнозначно запрету отдельных заводских шумоглушителей — СП 60 рассматривает их как оборудование. Для выбранного изделия проверяют характеристики, материалы, очистку и условия применения; для пыли, жирового аэрозоля и специальных санитарных требований нужна отдельная оценка.

Огнезащиту рассматривают как комплектную систему с областью применения и монтажным регламентом. Толщину обычной теплоизоляции нельзя использовать как самостоятельное доказательство огнестойкости воздуховода.

Результат проверки: понятные зоны и узлы изоляции, включая места, которые после монтажа окажутся скрытыми. Проверять их нужно до закрытия облицовкой или отделкой.

Клапаны и противопожарные проходки: проверить назначение и узел

Слово «клапан» объединяет изделия с разными задачами. Воздушный запорный клапан перекрывает канал в предусмотренном режиме, регулирующий меняет расход, обратный ограничивает обратный поток. Противопожарный клапан выполняет свою защитную функцию по проектному алгоритму. Они не являются взаимозаменяемыми по совпадению размера.

На воздухозаборе запорный клапан может ограничивать нежелательный приток холодного воздуха при остановке. Но один клапан не заменяет весь алгоритм защиты водяного нагревателя от замерзания. Для каждого изделия проверяют рабочее и аварийное положение, способ приведения в это положение и участие в управлении.

Что сопоставить по противопожарному клапану

Проверяют тип и исполнение клапана, требуемые характеристики, место относительно преграды, материал и толщину строительной конструкции, ориентацию, монтажный зазор и его заполнение. Узел берут для выбранной модели и предусмотренного способа установки.

Исполнение для установки в преграде нельзя автоматически переносить на удалённую установку в воздуховоде. Если выбранное решение предусматривает защищённый участок между преградой и клапаном, его огнезащита и крепления также должны быть определены.

По приводу сверяют питание, управляющий сигнал, нужные сигналы положения и поведение при потере питания. Например, поставка привода на 24 В вместо предусмотренного проектом 230 В меняет условия подключения. Внутри исполнения на 24 В также уточняют допустимый род тока и требования изготовителя.

При выбранной схеме с контролем положения должны быть понятны источник команды, исполнительное устройство и принимаемые сигналы. Команда «закрыть» сама по себе не является подтверждением фактического закрытия заслонки.

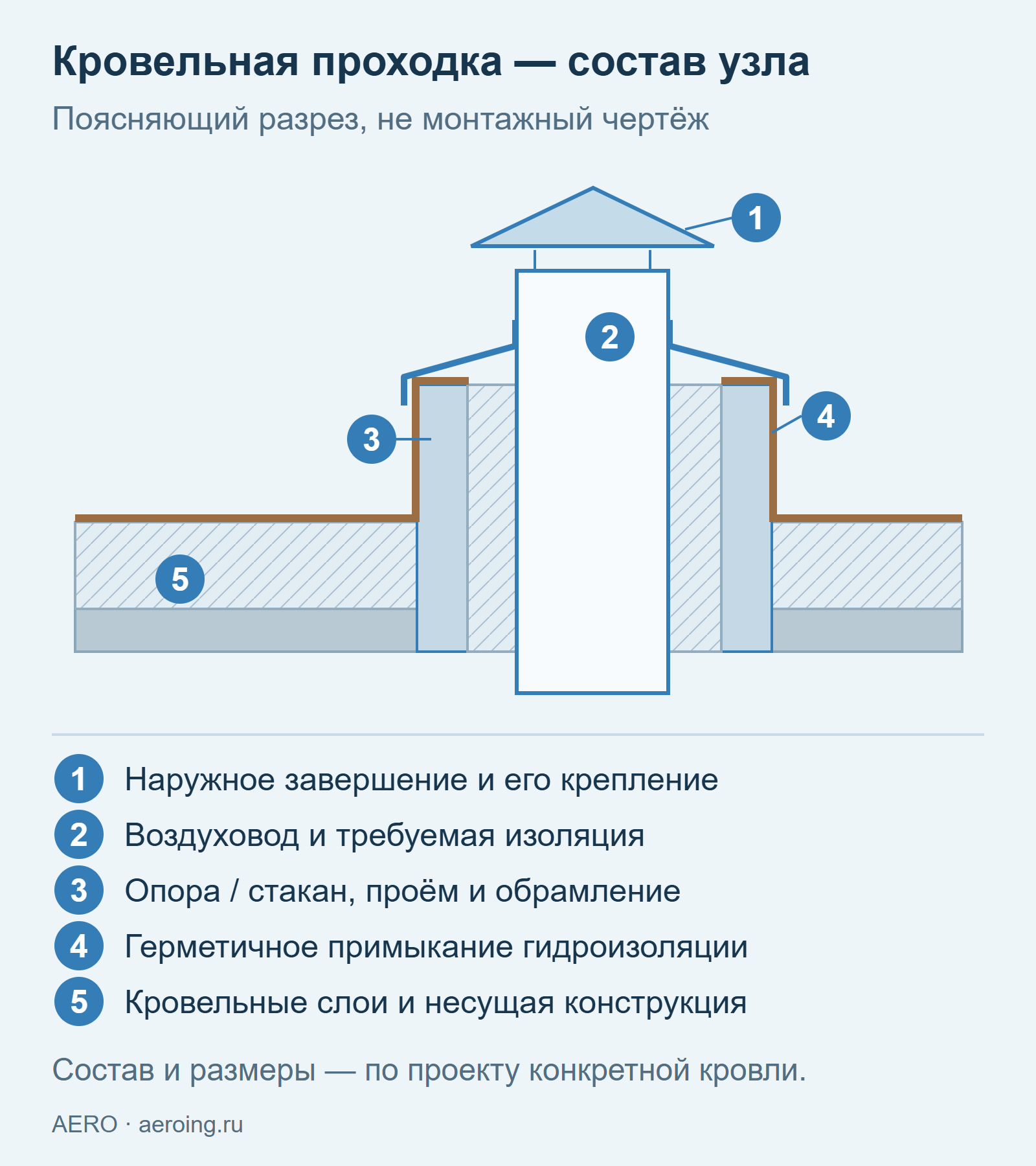

Что проверить в проходке

У проходки сопоставляют тип пересекаемой конструкции, вид коммуникации, размеры отверстия и заполнения, глубину и состав заделки. Надпись «противопожарная пена» без применимого монтажного решения не даёт монтажнику всех этих данных.

Подтверждение материала и подтверждение узла — разные вопросы. Требуется решение, применимое к фактическому воздуховоду или трубопроводу и строительной преграде. Рядом с узлом предусматривают необходимые опоры, а после монтажа сохраняют доступ к обслуживаемым частям клапана.

Результат проверки: выбранная модель с согласованным узлом установки, подключением и доступом. Противопожарные решения рассматривают по требованиям конкретного объекта; одинаковый узел для всех стен и перекрытий не назначают.

Как сверить тепловую мощность, единицы и подключение к сети

Одинаковые единицы «кВт» могут обозначать тепловую мощность нагревателя, холодопроизводительность кондиционера или электрическую потребляемую мощность. Для подключения важны разные параметры, и переносить одно число вместо другого нельзя.

Почему расход и диаметр трубы не доказывают работоспособность

Для водяного нагревателя проверяют параметры теплоносителя, расчётный расход, потери давления по ответвлению и доступный перепад в месте подключения. Паспорт насоса или давление в подающем трубопроводе по отдельности не заменяют данные о перепаде между подачей и обраткой в рабочем режиме.

Рассмотрим учебный пример прямого ответвления без собственного насоса, с водой и последовательным прохождением элементов:

• расчётный расход — 1,0 м³⁠/⁠ч;
• коэффициент клапана Kv при рассматриваемом положении — 2,0 м³⁠/⁠ч;
• потери остальных элементов ответвления при этом расходе — 8 кПа;
• доступный перепад между подачей и обраткой — 20 кПа.

При относительной плотности воды, принятой равной 1, потери на клапане составят:

Δp = (G / Kv)² = (1 / 2)² = 0,25 бар = 25 кПа.

Всему ответвлению потребуется 25 + 8 = 33 кПа. Доступные 20 кПа меньше на 13 кПа, поэтому обеспечить заданный расход при этих исходных условиях расчёт не подтверждает.

Замена клапана на больший «на глаз» — неполный ответ: вместе с потерями проверяют регулируемость, настройку и весь узел. При наличии местного насоса или смесительной схемы расчётная модель будет другой. Для другой жидкости также учитывают её свойства.

Практический смысл: до закупки нужны и параметры нового участка, и условия существующей сети. Они должны встретиться в одном расчёте подключения.

Куда уйдёт конденсат и что произойдёт зимой

Если установка охлаждает воздух с выпадением влаги, в проекте проверяют весь путь отвода воды: поддон → выпуск → затвор или другое предусмотренное изготовителем устройство → трубопровод → согласованная точка отвода. Записи «дренаж выполнить по месту» недостаточно, если от неё зависит высота установки или соседние коммуникации.

Поддон может находиться под разрежением или избыточным давлением. На стороне разрежения воздух способен втягиваться через неправильно выполненный слив и мешать отводу воды. Поэтому геометрию и тип затвора определяют по инструкции установки и давлению в этой зоне. Обычный сифон случайной высоты не подтверждает работоспособность.

До монтажа уточняют:

• хватает ли высоты под установкой для выбранного затвора и прокладки трубопровода;
• обеспечены ли нужные отметки и уклоны именно дренажной линии;
• как её очищать, проверять и защищать от замерзания на холодных участках;
• куда уходит вода и как исключается нежелательное поступление запахов через подключение;
• что происходит при остановке и длительном простое;
• как обнаруживается отказ, если используется дренажный насос.

Наличие конденсата в одном узле не означает, что всем воздуховодам системы нужен одинаковый уклон. Для влажной вытяжки или участков, где вода может образовываться внутри канала, отдельно определяют места сбора и удаления жидкости, материал и возможность очистки.

Для воздуховодов, в которых возможно оседание или конденсация влаги либо других жидкостей, п. 7.11.15 СП 60 задаёт уклон не менее 0,005 — это 5 мм на метр — по направлению движения воздуха и предусматривает дренирование. До изготовления проверьте на плане и разрезе направление уклона, отметки и точки отвода жидкости. Такое решение может изменить высоту трассы и расположение опор. Требование относится к указанным влажным участкам, а не ко всем воздуховодам и не к дренажным трубам установки.

Для водяного нагревателя проверяют зимний пуск, движение теплоносителя, закрытие наружного клапана и действия при угрозе замерзания. Для рекуператора — обнаружение обмерзания, предусмотренный способ оттаивания и режим приточного воздуха в этот период. Байпас может участвовать в алгоритме защиты, но его наличие само по себе не описывает весь процесс.

Если нужна поддержка влажности, сравнивают требуемые условия с возможностями секций. Охлаждение, осушение, увлажнение и последующий подогрев могут создавать разные нагрузки и требования к воде, дренажу, гигиене и управлению. Одна отметка «температура притока» не заменяет расчёт влажностного режима.

Результат проверки: реализуемые узлы отвода воды и описанные зимние режимы, включая нужную высоту опор, точки подключения и обслуживание.

Поместится ли система и останется ли доступ для обслуживания

Проверять следует наружные габариты смонтированной конструкции, а не только размер канала внутри. Учитывают изоляцию, фланцы, подвесы, выступающие приводы, соседние коммуникации и порядок сборки.

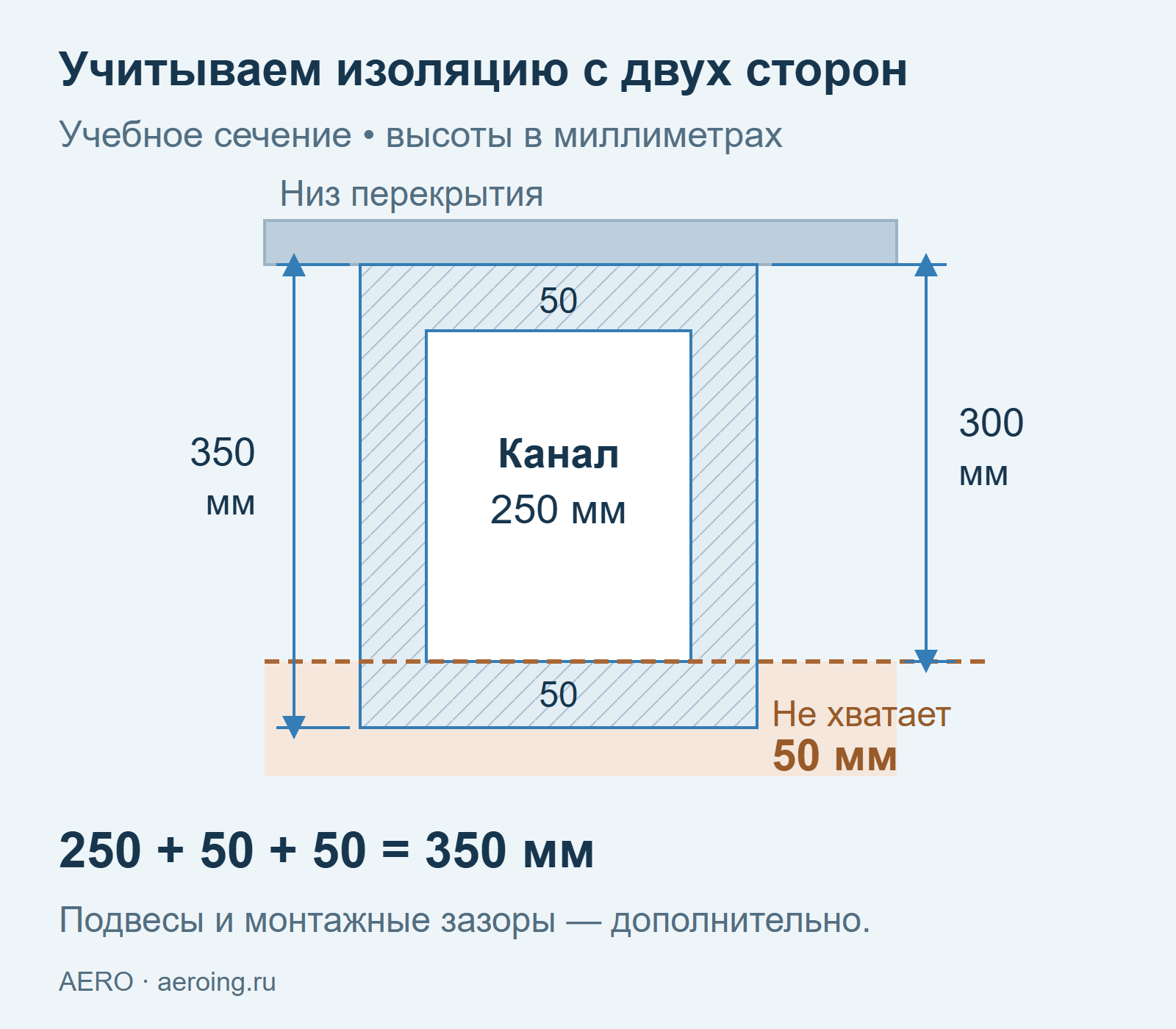

Учебный пример: высота металлического воздуховода 250 мм, проектная изоляция сверху и снизу — по 50 мм. Только канал с изоляцией займёт 250 + 50 + 50 = 350 мм. Подпотолочное пространство 300 мм уже меньше этого габарита на 50 мм — ещё до учёта подвесов и монтажных зазоров.

Другая ситуация: по инструкции выбранной установки для извлечения фильтра требуется свободная зона 700 мм, а на плане между люком и стеной оставлено 400 мм. В этом учебном примере недостаёт 300 мм. Сам корпус может поместиться, но предусмотренный изготовителем способ замены фильтра — нет.

Эти размеры приведены для объяснения проверки. Реальные толщины изоляции, зазоры и зоны обслуживания берут из проекта и документации выбранного оборудования.

До выпуска заказа проверяют:

• проходят ли трассы с наружными габаритами под балками и над потолком;
• можно ли занести, поднять и собрать установку, если отделка уже выполнена;
• открываются ли сервисные двери, извлекаются ли фильтры и обслуживаемые узлы;
• доступны ли клапаны, приводы, датчики, слив и регулировочная арматура;
• определено ли основание крепления и подтверждена ли пригодность узла для фактической нагрузки.

Обозначение резьбы М10 сообщает размер резьбы, но не допустимую нагрузку всего крепления. Узел зависит от основания, схемы установки, типа крепежа и нагрузок. Для сэндвич-панели и железобетонного перекрытия одинаковая надпись «М10» не означает одинакового решения.

Проверяют полную нагрузку: сам канал, изоляцию, соединения, клапаны и другие элементы. Тяжёлое оборудование и места сосредоточенной нагрузки требуют соответствующих опор. Шаг креплений и усиления принимают для фактической конструкции; их нельзя восстановить только по диаметру шпильки.

Важно проследить, куда передаётся усилие: в несущий каркас, перекрытие или специально рассчитанный узел. Наличие металлической облицовки сэндвич-панели не означает, что к ней можно прикрепить любую систему. Для кровельного оборудования отдельно проверяют опоры, герметизацию прохода и условия эксплуатации на улице.

Шум и вибрация: помещается ли предусмотренное решение

Если между вентилятором и помещением нужен шумоглушитель, на трассе должны оставаться место под него, доступ и допустимая компоновка. Проверяют также передачу звука через корпус и строительные конструкции: один канальный шумоглушитель не устраняет все пути распространения шума.

Виброизоляторы подбирают под массу и схему опирания оборудования. Жёсткие связи через трубопроводы, воздуховоды или крепёж могут передавать вибрацию в обход опор. Решение следует сопоставить с реальным монтажным узлом, а не только с наличием слова «виброизоляция» в спецификации.

Для обслуживаемых и защищаемых от шума помещений должны быть понятны расчётные условия, критерии и способ проверки после монтажа. Обнаруживать, что под выбранный шумоглушитель нет места, лучше до изготовления сети.

Совпадают ли оборудование, питание и автоматика

Проверку удобно вести по маркировке: найти одну установку или кондиционер на плане, в таблице характеристик, спецификации, электроснабжении и автоматике. Везде должен описываться один и тот же потребитель.

В проектном разборе были переставлены обозначения двух кондиционеров. За одной позицией стоял кассетный блок с холодопроизводительностью 5,17 кВт, за другой — настенный 2,64 кВт. Правильная привязка помещений, типов и параметров важнее самого факта перестановки букв и цифр.

Если исправить марку только в одной таблице, при заказе или подключении можно использовать другую привязку. Поэтому проверяют не только наименование, но и модель, обслуживаемую зону, количество, трассы и электрические характеристики.

Холодопроизводительность 5,17 кВт не означает электрическое потребление 5,17 кВт. Мощность, ток, напряжение и требования к защите цепи берут из документации конкретного оборудования. Для электрического нагревателя, водяного калорифера и компрессорной системы эти связи различаются.

По автоматике нужно проследить, откуда поступают команды, что ими управляется и как определяется состояние системы. Проверяют штатный пуск и остановку, предусмотренные защиты и связь со смежными системами. Пожарные алгоритмы сверяют с принятыми решениями по объекту: одной общей фразы «отключение при пожаре» недостаточно для понимания исполнения.

Какие режимы проверить в техническом решении

Эта таблица задаёт вопросы к проекту, а не один алгоритм для всех установок. Например, в инструкции конкретного электрического нагревателя могут быть предусмотрены отдельные термозащиты и контроль движения воздуха. Их нужно отразить в подключении и проверке; менять их общей настройкой температуры контроллера нельзя.

Тип нагрева проверяют отдельно. Водяное, электрическое, паровое и газовое исполнения имеют разные подключения, арматуру, исполнительные устройства и условия работы. Для пара важны условия подачи и отвода конденсата; для газового исполнения — принятая схема подачи топлива, горения и удаления продуктов сгорания. Одного числа тепловой мощности недостаточно, чтобы считать эти исполнения взаимозаменяемыми.

По электроснабжению сопоставляют напряжение, число фаз, токи и условия пуска, защиту, отключение для обслуживания и предусмотренные меры электробезопасности. По автоматике — совместимость сигналов, питание датчиков и приводов, перечень контролируемых состояний и их передачу. Фраза «есть диспетчеризация» не заменяет список действительно передаваемых данных.

Для датчиков проверяют место установки и то, какое состояние они измеряют. Датчик температуры перед нагревателем и датчик после него решают разные задачи; неудобное для монтажа место нельзя менять без проверки смысла измерения.

Разные даты на титульных листах не доказывают рассогласование. Основание для правки — конкретное несовпадение оборудования, мощности, команды или подключения.

Как проверить спецификацию вентиляции для тендера

Спецификация вентиляции должна позволять определить, какие оборудование, изделия и материалы предусмотрены проектом. Для сопоставимого тендера дополнительно нужны проверяемые количества, состав работ и границы поставки. Если один участник считает только установку и прямые воздуховоды, а другой — ещё крепления, фасонные части, кабели и восстановление кровли, итоговые суммы относятся к разному объёму.

Когда я смотрю проект перед расчётом стоимости, отдельно проверяю оборудование, воздуховоды и крепления. Затем ищу то, что легко остаётся между разделами: проходки через кровлю, подключения, кабельную продукцию и сопутствующие строительные работы. Встречаются спецификации, по которым эти затраты приходится восстанавливать по чертежам и уточнять дополнительно. Особенно неудобна строка «комплект», если за ней нет расшифровки.

Что должно быть в спецификации, а что — в других документах

Для подготовки тендера полезно разделить три документа. Они связаны, но отвечают на разные вопросы.

Проектная спецификация не обязана превращаться в исчерпывающий перечень всех монтажных расходников. ГОСТ 21.110 предусматривает позиции, номенклатуру и количество которых определяет монтажная организация. Поэтому отсутствие отдельной строки с расходным материалом ещё не доказывает ошибку проекта. Но при расчёте тендера нужно понимать, где учтены соответствующие затраты и достаточно ли исходных данных для их определения.

Полезный вопрос к каждой неоднозначной строке: могут ли два подрядчика по выданным документам определить одинаковый состав и объём? Если нет, нужно уточнение к заданию, ведомости или проектному решению. Одного увеличения числа строк недостаточно.

Как сверить количества с чертежами

Выберите систему и сопоставьте её план, схему, спецификацию и подбор оборудования. Проверьте, что обозначенные установки, клапаны, ответвления, воздухораспределители и местные отсосы учтены в количестве, а позиции из таблицы можно найти в проекте. Для длин и площадей нужна привязка к участкам, чтобы после изменения трассы было понятно, что пересчитать.

Затем проверьте свод: не посчитан ли общий участок в двух системах, не сложены ли количества из разных редакций, не добавлено ли существующее оборудование как новое. На реконструкции различайте сохраняемые, демонтируемые и вновь устанавливаемые элементы. Оставить старый узел на схеме не означает подтвердить его пригодность — состояние и условия повторного использования проверяют отдельно.

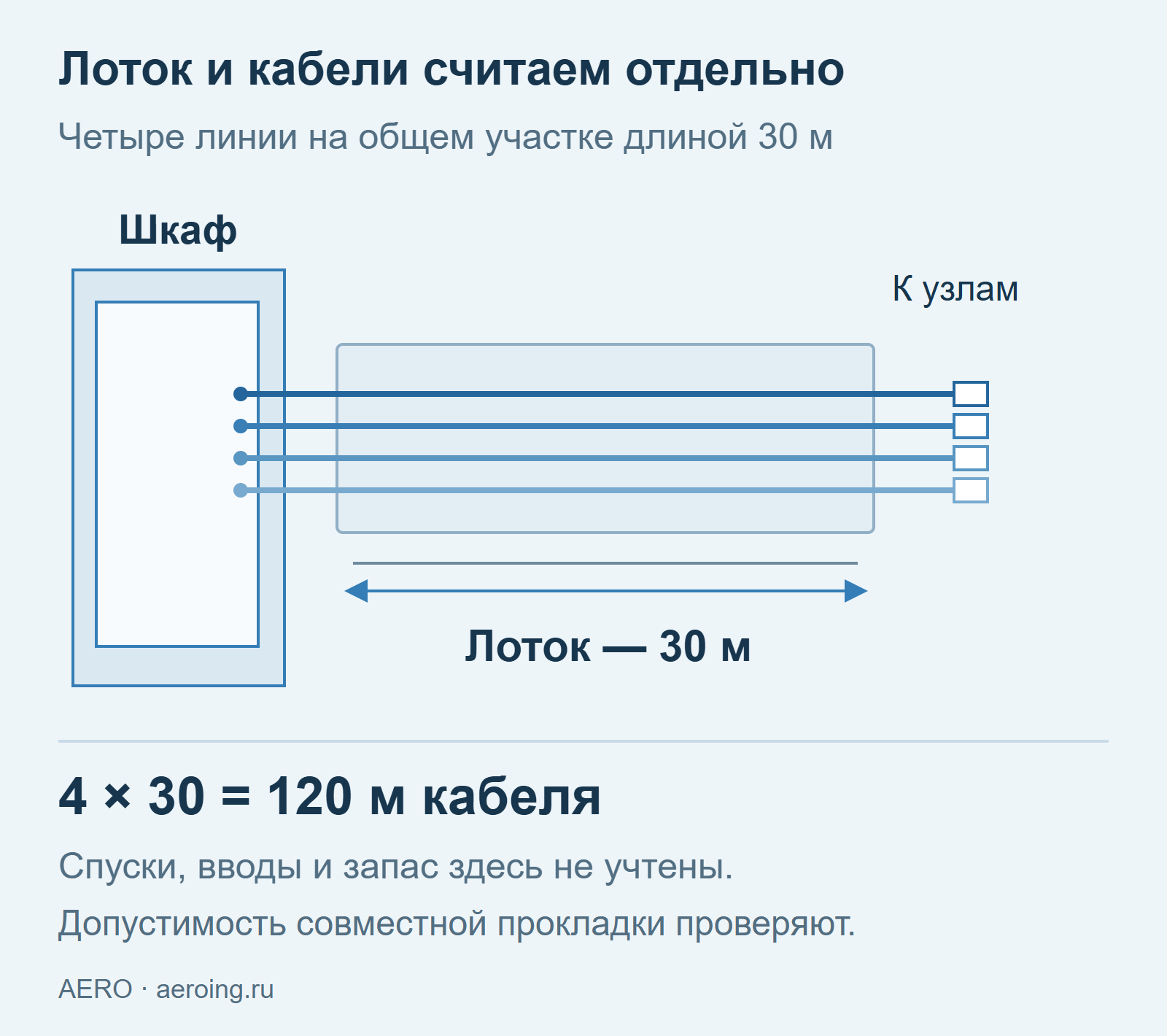

Проверьте единицы: штуки и комплекты, метры кабеля и метры трассы, площадь покрытия и объём изоляции. Расхождение единиц или границ подсчёта способно исказить сравнение даже при правильно выбранном оборудовании.

Когда «1 комплект» мешает посчитать цену

Слово «комплект» само по себе не делает позицию непригодной. Заводская установка может поставляться комплектно, а её состав — раскрываться в подборе, опросном листе и заказной спецификации. Тогда важно, чтобы документы однозначно относились к выбранной модели и редакции заказа.

Проблема возникает, если «воздуховоды — 1 комплект» или «крепёж — 1 комплект» заменяют сведения о составе. Участнику тендера приходится самому предполагать размеры, толщину металла, тип соединений, количество фасонных частей и способ подвеса. Другой участник может принять другие условия.

Для нерасшифрованного комплекта запрашивают перечень составляющих, характеристики, количества и ссылку на чертёж либо ведомость. Если детализацию поручают подрядчику, в задании фиксируют исходное решение, требуемый результат его подсчёта и порядок согласования. До этого цена комплекта остаётся ценой конкретного предположения.

Оборудование: проверить именно заказанное исполнение

Сверьте марку системы на плане, подбор установки, опросный лист и спецификацию. Совпадать должны количество, состав секций, рабочие характеристики и исполнение. Одинаковое название серии ещё не означает одинаковую поставку.

Для расчёта проверьте:

• состав установки: фильтры, нагрев, охлаждение, рекуперация, увлажнение или осушение — по принятой схеме;
• внутреннее или наружное размещение, сторону обслуживания, присоединительные размеры, секционность и условия сборки на объекте;
• раму, опоры, виброизоляторы, гибкие вставки, ответные фланцы и переходы — что уже включено, а что закупается отдельно;
• воздушные клапаны и их приводы, датчики, шкаф управления, частотные преобразователи и панель оператора — в составе конкретного заказа;
• принадлежности для подключения: например, предусмотренный смесительный узел, затвор дренажа или насос отвода конденсата;
• требования к первому пуску, участию поставщика и передаче настроек, если такие работы включены в задание.

У каждой принадлежности должно быть понятное место в поставке. Если привод входит в цену клапана, отдельная строка с тем же приводом может дать двойной учёт. Если в документации он только показан, но в выбранное исполнение не входит, его легко пропустить. В обоих случаях помогает расшифровка комплектации, а не общая фраза «автоматика в комплекте».

Отдельно уточняют расходники для монтажа и пуска. Например, комплект фильтров внутри установки и запасной комплект для эксплуатации — разные позиции. Их количество задают по условиям поставки и сдачи, а не добавляют автоматически.

Воздуховоды: метры, площадь и фасонные части

Длину воздуховодов проверяют по системам, материалу, толщине и каждому диаметру или прямоугольному сечению. Разные исполнения нельзя объединять в одну строку только потому, что они относятся к вентиляции.

Запись в метрах сама по себе корректна: такую единицу для воздуховодов предусматривает ГОСТ 21.602. Поставщик при этом может рассчитывать изготовление через площадь поверхности. Для сравнения предложений нужна понятная связь между единицами и одинаковые правила учёта. Квадратные метры поверхности воздуховодов и квадратные метры площади помещения — разные величины.

По фасонным частям уточните, учтены ли отводы, тройники, переходы, врезки, смещения, заглушки и нестандартные детали. Для их изготовления важны не только присоединительные сечения, но и геометрия: углы, радиусы, длины, расположение ответвлений и смещений. Одинаковые габариты входа и выхода не делают все переходы одинаковыми по изготовлению и монтажу.

Не обязательно пытаться разместить каждую деталь в одной сводной таблице. Для тендера может использоваться связанная ведомость или подсчёт по чертежам. Важно, чтобы было явно указано, где раскрыта фасонина, включена ли её площадь в общий объём и по какому правилу она оценена. Если её уже учли в площади, нельзя незаметно добавить ту же поставку второй раз отдельными позициями.

Проверьте также способ соединения и включённые принадлежности: фланцы или ниппели, уплотнение, герметизацию, соединительный крепёж. Требования к материалу и герметичности задаёт проект; участники считают одинаковое исполнение. Универсальный процент «на фасонину» не заменяет проверку сложной сети с большим числом ответвлений.

Крепления: из чего складывается монтажный узел

Крепёж — это не только шпилька. В зависимости от решения в узел входят анкеры или зажимы к несущей конструкции, подвесы, траверсы, консоли, хомуты, соединительные детали, гайки, шайбы, изолирующие элементы. Учитывают покрытие и условия среды, а также специальные требования конкретной системы.

Перед подсчётом количества должны быть понятны основание, схема крепления и нагрузки. Крепление к железобетону, металлической балке и другому основанию требует разных решений. Масса изоляции, клапанов и иных элементов тоже влияет на опоры; габаритный элемент может нуждаться в самостоятельном креплении.

Поэтому строки «шпилька М10» или «крепёж — комплект» недостаточно, чтобы подтвердить пригодность и стоимость всей конструкции. Для тендера нужны типы узлов, места применения и основание для определения количества. Для нестандартных рам и опор дополнительно учитывают материал, изготовление, защитное покрытие, доставку и монтаж.

Если подробный монтажный подсчёт выполняет подрядчик, это фиксируют в задании. Он должен считать по согласованному решению, а не выбирать произвольный шаг подвесов ради уменьшения цены. Нормативный шаг для всех сечений, оснований и нагрузок одной цифрой здесь назначить нельзя.

Клапаны, решётки и другие сетевые элементы

Проверьте количество и исполнение воздушных клапанов, противопожарных клапанов, воздухораспределителей, шумоглушителей, местных отсосов, ревизионных люков и точек измерения. Важно не потерять принадлежности: привод, монтажную раму, камеру статического давления, адаптер, предусмотренный регулятор расхода или измерительные штуцеры.

На плане может быть обозначена решётка, но для её подключения понадобится согласованный узел. Противопожарный клапан может быть указан без достаточных данных о приводе и монтаже в конкретной преграде. Такие позиции уточняют до запроса цены: монтажная работа зависит от выбранного исполнения и места установки.

Изоляция и покрытия: уточнить границы объёма

Сверьте назначение и границы каждого покрытия: теплоизоляция, защита от конденсата, огнезащита, наружная защитная оболочка. В подсчёте должны быть различимы участки и исполнения, их толщина, площадь или объём и связанные монтажные материалы.

Уточните, как учтены фасонные части, фланцы, примыкания, опоры, клеи, ленты, крепления и защитные покрытия. Нельзя автоматически принять площадь металла за окончательный объём закупки изоляции: геометрия наружного слоя, узлы и правила раскроя могут отличаться. Запас и технологические потери в расчёте объясняют отдельно, без универсальной надбавки на все материалы.

Для огнезащиты считают предусмотренную систему с её подготовкой поверхности, слоями и креплениями. Покупка одного материала из этой системы ещё не раскрывает стоимость готового решения.

Обвязка, дренаж и подключения к смежным системам

Водяной нагреватель внутри установки не означает, что учтена вся обвязка до точки подключения. По схеме проверяют трубопроводы, арматуру, предусмотренные насос и регулирующий клапан, приборы контроля, фильтр, выпуск воздуха, слив, изоляцию и опоры. Состав зависит от принятого решения; одинаковый набор для всех установок не подходит.

Аналогично проверяют холодоснабжение, дренаж, подвод воды к увлажнителю и иные необходимые подключения. Если предусмотрены газовое или паровое исполнение, их коммуникации и принадлежности рассчитывают по соответствующим проектным решениям. Их стоимость не появляется автоматически в строке «монтаж вентиляционной установки».

Результат проверки спецификации: у позиции можно установить назначение, исполнение, количество и место применения, а для необходимых монтажных деталей понятно, кто и по каким данным их досчитывает.

Комплектная автоматика: кто учитывает кабели и подключения

Комплектная автоматика установки не означает, что поставщик включил все кабели и работы на объекте. Нужно разделить внутренние заводские соединения и внешние линии до щита, датчиков, приводов, панели оператора и смежных систем. Часть кабелей действительно может входить в поставку — это проверяют по конкретному заказу и схемам изготовителя.

Где заканчивается комплект поставщика

Запросите схему внешних подключений, перечень поставляемых устройств и обозначение клемм или разъёмов, на которых проходит граница. По ним можно понять, какие соединения уже выполнены, какие кабели вложены для сборки секций и что должен проложить монтажник.

Показанный на схеме датчик может поставляться отдельно и устанавливаться в воздуховоде или помещении. Привод клапана может быть далеко от шкафа. Панель оператора может находиться в помещении персонала, а установка — в венткамере. Каждая такая связь требует проверки трассы, материалов и работ.

Что проверить по внешним линиям

Кабель выбирают по электрическому расчёту, условиям прокладки, назначению цепи и документации оборудования. Одинаковое напряжение не делает силовую линию, связь и подключение датчика взаимозаменяемыми. Требования к огнестойкости и работоспособности линии определяют для её функции, а не переносят на все кабели вентиляции одним правилом.

Почему длина кабелей не равна длине лотка

На общем участке лотка может лежать несколько кабелей. Длину каждой линии считают по её маршруту: горизонтальные участки, подъёмы и спуски, заход в шкаф и устройство, предусмотренный запас. Раздельно учитывают кабель и кабеленесущую систему.

Если отдельного проекта АОВ нет

Отсутствие отдельного комплекта автоматизации вентиляции не отменяет внешние подключения. Нужно определить, где они разработаны и кем: в другом согласованном разделе, в документации поставщика вместе с решением по объекту или в отдельно порученной работе по проектированию.

Для расчёта должны появиться схемы подключений, перечень внешних устройств, трассы и ведомость кабелей с достаточными характеристиками. Заводская схема даёт требования к соединению, но сама по себе обычно не определяет расстояние от конкретного щита до датчика на объекте.

Если это ещё предстоит разработать, участники тендера должны видеть отдельную задачу и одинаковые исходные допущения. Фраза «автоматика комплектная, АОВ не требуется» не отвечает на вопрос, кто поставит кабель, проложит его, подключит устройства и проверит работу системы.

Кровельные проходки и сопутствующие работы: что добавить в расчёт

Вентиляционная спецификация описывает инженерную часть, но монтаж затрагивает здание и соседние системы. Затраты на эти работы могут находиться у разных подрядчиков. Важен общий охват: необходимая работа должна иметь исполнителя и место в расчёте.

Проход через кровлю — целый узел

Проверяйте выход воздуховода через кровлю от несущего основания до наружного завершения. В зависимости от решения потребуются отверстие и его обрамление, опора или стакан, собственно узел прохода, изоляция, примыкания кровельных слоёв, защитные элементы и наружное оборудование. Для кровельного вентилятора дополнительно проверяют его опорную конструкцию и присоединение.

Для тендера нужно установить:

• количество проходов, расположение, размеры и тип кровли;
• конструктивное решение отверстия и опоры, допустимость нагрузки и необходимость усиления;
• состав узла и совместимость примыкания с существующими кровельными материалами;
• кто вскрывает и восстанавливает гидроизоляцию, пароизоляцию, утеплитель и другие затронутые слои;
• кто выполняет подъём, монтаж, герметизацию и проверку готового примыкания;
• как организуют временную защиту от осадков на действующем здании и передачу завершённого участка.

Строка «проходка — 2 шт.» показывает число проходов, но не раскрывает состав этих работ. Вместе с тем два выхода не обязательно означают два одинаковых готовых изделия: могут различаться кровля, сечение, основание и назначение узла. Комплектацию и объём определяют по каждому решению.

Стены, перекрытия, шахты и отделка

Учитывают создание или использование отверстий, согласованные узлы пересечения конструкций, восстановление отделки, доступ в шахты и устройство люков. Для противопожарных преград отдельно сверяют предусмотренное решение проходки и клапана. Обычное заполнение зазора и противопожарный узел не являются взаимозаменяемыми работами.

На реконструкции проверяют, достаточно ли данных о конструкциях и скрытых коммуникациях для выбранного способа выполнения отверстия. Неизвестное основание нельзя считать готовым заданием на бурение только по диаметру воздуховода.

Доставка, подъём и условия монтажа

Проверьте разгрузку, перемещение до места установки, доступ для подъёмной техники, леса или подмости, монтаж на высоте и сборку секций. Для крупного оборудования важны размеры проёмов и транспортный маршрут внутри здания. Стоимость монтажа зависит от этих условий даже при одинаковом перечне оборудования.

На действующем предприятии отдельно согласуют режим доступа, допустимые остановки, переключения существующих сетей, временные ограждения и защиту работающего оборудования. Если нужны демонтаж, сохранение части сети, вывоз отходов или восстановление повреждаемых участков, их объём также раскрывают.

Подготовка к пуску и передача системы

В задании различают сборку, подключения, необходимые испытания, настройку, измерения, исполнительную документацию и обучение персонала. Уточняют доступность электричества, теплоносителя, холода и технологической нагрузки для соответствующих проверок. Работа наладчика не заменяет отсутствующий источник или неподготовленную смежную систему.

Предусмотрите сохранность оборудования и чистоту сети между поставкой и пуском: хранение, защиту открытых торцов, удаление строительных загрязнений и состояние фильтров. Объём подготовки и очистки задают по реальным условиям, не подменяя его неопределённой строкой «пуск».

Результат: в расчёте учтён путь от поставки до работающей системы, а границы между вентиляционными, строительными, электрическими и кровельными работами названы прямо.

Как сравнить предложения по одной спецификации

Сначала приведите предложения к одному объёму. Итоговая цена становится полезной для сравнения после того, как понятно, какие поставки и работы стоят за ней.

Какие уточнения выдавать всем участникам

В тендерном комплекте указывают редакцию чертежей, марки систем, согласованные количества, условия монтажа и форму ответа. Вопросы, которые меняют общий объём, закрывают единым уточнением для всех участников. Если объём пока не определён, его выделяют как неуточнённый, объясняют принятое допущение и порядок последующего расчёта.

Неуказанная цена не равна нулю. Пометка «учтено» тоже требует адреса: в какой позиции и в каком объёме. Это особенно важно для комплектных принадлежностей и сопутствующих работ.

Как разложить спорный «комплект»

Например, вместо одной строки «вентиляция П1 — комплект» для сравнения предложений выделяют установку с расшифрованной комплектацией, сеть по сечениям, сетевые элементы, крепления, изоляцию, внешние подключения и необходимые работы. Принадлежности, включённые в заводскую поставку, отмечают соответствующим образом и не прибавляют второй раз.

Для каждой позиции полезно видеть источник количества, единицу, объём, поставку, монтаж и примечание о границах. Если изготовление оценивают в м², а монтаж — в метрах или по изделиям, связь между этими объёмами должна быть проверяемой. Точную форму ведомости выбирают под объект; задача — одинаковый предмет расчёта.

Что считать результатом проверки перед тендером

На выходе нужен комплект, в котором существенные позиции можно посчитать, а оставшиеся неизвестные видны. Замечание «спецификация неполная» полезно заменить конкретным запросом: «Нет внешних кабельных линий от шкафа до датчиков и приводов; требуется определить ответственного, схемы, трассы, характеристики и количества для расчёта».

После согласования изменений проверьте обновление связанных чертежей, спецификации и тендерного задания. Если оборудование уже заказано, отдельно сопоставьте изменения с подтверждённой поставкой. Исправление проекта само по себе не меняет заказ поставщику.

Можно ли будет выполнить наладку и обслуживать систему

Даже полная закупка не гарантирует удобной сдачи. Регулирующее устройство может оказаться недоступным, а место измерения — закрытым конструкцией. Эти вопросы проверяют вместе с планами и последовательностью работ.

Можно ли будет выполнить наладку

Ещё на стадии проекта определяют, какие режимы и показатели должны быть подтверждены при сдаче. Для этого нужны доступные места измерения, средства регулирования и понятные проектные значения. После зашивки потолка отсутствие нужного люка превращается в отдельную строительную работу.

В разветвлённой сети проверяют возможность настроить расходы по ветвям и помещениям. Для местного отсоса важен результат у приёмника и источника загрязнения. Если технологическое оборудование работает в нескольких сочетаниях, проверку планируют для предусмотренных сочетаний, а не только при включении всех вентиляторов.

Для автоматики заранее описывают проверяемые состояния: пуск, остановка, смена режима, срабатывание предусмотренной защиты, потеря связи и питания. Проект должен позволять сопоставить ожидаемое поведение с фактическим. Метод и порядок испытаний выбирают под оборудование и систему.

Обслуживание и замена после запуска

Проверяют не только возможность первого монтажа, но и будущего извлечения фильтра, вентилятора, теплообменника и привода. Для тяжёлых узлов учитывают место и способ перемещения. Должны оставаться доступны маркировка, контрольные точки и элементы настройки.

Для грязных вытяжек и аспирации особенно важны возможность очистки сети и удаления собранных загрязнений. Для фильтров — процедура замены, доступ и контроль состояния. Если очистка требует разобрать отделку или остановить соседний процесс, это нужно увидеть до монтажа.

Результат проверки: выполнимые наладка и обслуживание, доступ к нужным элементам и понятный состав результатов, которые заказчик получит при сдаче.

Как понять, что замечания к проекту действительно устранены

Полезное замечание можно проверить повторно. Оно содержит место расхождения, два сравниваемых значения или решения и вопрос, который необходимо закрыть.

Вместо «расходы неправильные» напишите: «Для двух одновременно работающих установок указаны 660 и 830 м³⁠/⁠ч; на общем участке — другое значение. Требуется согласовать расход участка и проверить подбор его элементов». Проектировщику понятно, что проверять, а заказчику — какой ответ ждать.

Ответ «исправим» подтверждает намерение. Для работы нужен исправленный комплект либо оформленное изменение, которое доведено до закупки и монтажной команды. Уже заказанные позиции проверяют отдельно: новая редакция чертежа не меняет ранее размещённый заказ автоматически.

Фиксируйте, по какой редакции готовят спецификацию заказа и по какой ведут монтаж. В истории могут оставаться старые файлы, но у исполнителей должен быть однозначный рабочий комплект.

Где проверить требования. Пояснения о расходе наружного воздуха, рециркуляции, внутренней изоляции и уклоне влажных воздуховодов относятся к пп. 7.4.1–7.4.2, 7.3.13–7.3.14, 14.12 и 7.11.15 СП 60.13330.2020: основной текст и официальная карточка с изменениями. Порядок испытания герметичности — п. 7.6.3 СП 73.13330.2016 в редакции изменения № 2. Эти пояснения помогают составить адресные вопросы проектировщику; применимость требования и решение по конкретному объекту должны быть отражены в рабочей документации.

Что отправить в AERO для проверки перед монтажом

Если проект уже есть, задача начинается с его сопоставления с объектом и планируемыми работами. На новом объекте важны готовность документации и строительных условий; на действующем производстве — ещё и существующие сети, ограничения доступа, последовательность переключений и допустимые остановки.

Для обсуждения пришлите:

• проект вентиляции с расчётами и подборами оборудования;
• актуальные планы помещений и известные изменения;
• относящиеся к системе решения по электроснабжению и автоматике;
• спецификацию, ведомость работ и расшифровку предложений поставщиков, если уже готовится тендер;
• фотографии доступных трасс, венткамеры и точек подключения;
• сведения о том, что уже заказано или смонтировано.

Мы определим, какие вопросы нужно закрыть до закупки и выхода на объект, какой объём проверки и уточнений требуется. Если часть исходных данных отсутствует, начнём с перечня того, что нужно запросить или обследовать.

Полезный результат такой работы — адресные замечания и согласованные решения: какой участок уточнить, какую характеристику включить в заказ, какой узел подтвердить и что передать смежникам. Это помогает подготовить закупку и монтаж по одному понятному комплекту.

AERO занимается проектированием вентиляции и монтажом систем. Это позволяет связывать расчётные решения с трассами, подключениями, доступом для обслуживания и организацией работ. Как проверяют уже выполненный монтаж и что получают на каждом этапе, рассказали в отдельной статье об этапах и контроле качества.

Пришлите проект и описание объекта на info@aero-group.su — обсудим подготовку к монтажу и конкретные вопросы вашего комплекта.
