Кондиционирование склада: охлаждать весь объём или отдельные зоны

Сначала определяем, для кого нужен холод

У склада обычно несколько потребителей холода. Их требования могут различаться по температуре, влажности, времени работы и последствиям перегрева.

Температуру хранения берут из требований к конкретному грузу. Настройка, удобная человеку в операторской, не становится автоматически правильной для продукции. И наоборот: допустимые условия хранения не подтверждают, что обеспечены условия труда на постоянном рабочем месте.

Если на складе есть холодильная камера или хранение с жёсткими требованиями к температуре и влажности, такой участок рассматривают отдельно. Обычное кондиционирование большого зала нельзя без проверки переносить на холодильное хранение.

Практический первый документ — план склада с границами зон. Для каждой зоны указывают требуемый режим, часы работы, высоту хранения и открытые связи с соседними участками. Уже по этому плану видно, где нужен общий холод, а где имеет смысл отдельная система.

Как эту задачу решали в проекте AERO для склада в Шушарах

Для склада в Шушарах инженеры AERO спроектировали общую систему охлаждения основного зала и отдельное кондиционирование более прохладной товарной зоны. Показываем, как решали задачу для двух режимов хранения в одном здании.

По техническому заданию площадь склада — около 20 000 м². В основном зале проектировали режим 22 °C, в выделенной товарной зоне — 16 °C. Так становится понятен масштаб решения: общий холод нужен большому складскому объёму, а более прохладный участок обслуживается отдельно. На другом объекте режим определяют требования конкретного груза.

Такой состав показывает, почему выбор не сводится к вопросу «чиллер или кондиционеры». В одном здании могут быть оправданы разные системы: общий источник холода для большого числа потребителей и самостоятельное оборудование для зоны с другим режимом.

Разделение системы на группы и создание отдельной температурной зоны — разные решения. В Шушарах для централизованного управления предусмотрены две группы по 16 фанкойлов. Сами по себе эти группы не превращают открытый зал в две изолированные комнаты. Для участка с более низкой температурой отдельно рассматривают ограждения, поступление воздуха через проходы, размещение груза и собственную нагрузку.

Важно и распределение воздуха: для выделенной зоны проектом предусмотрена подача вдоль стеллажей. Так охлаждение связано с местами хранения. Если стеллажи переставят, расположение решёток придётся проверить заново.

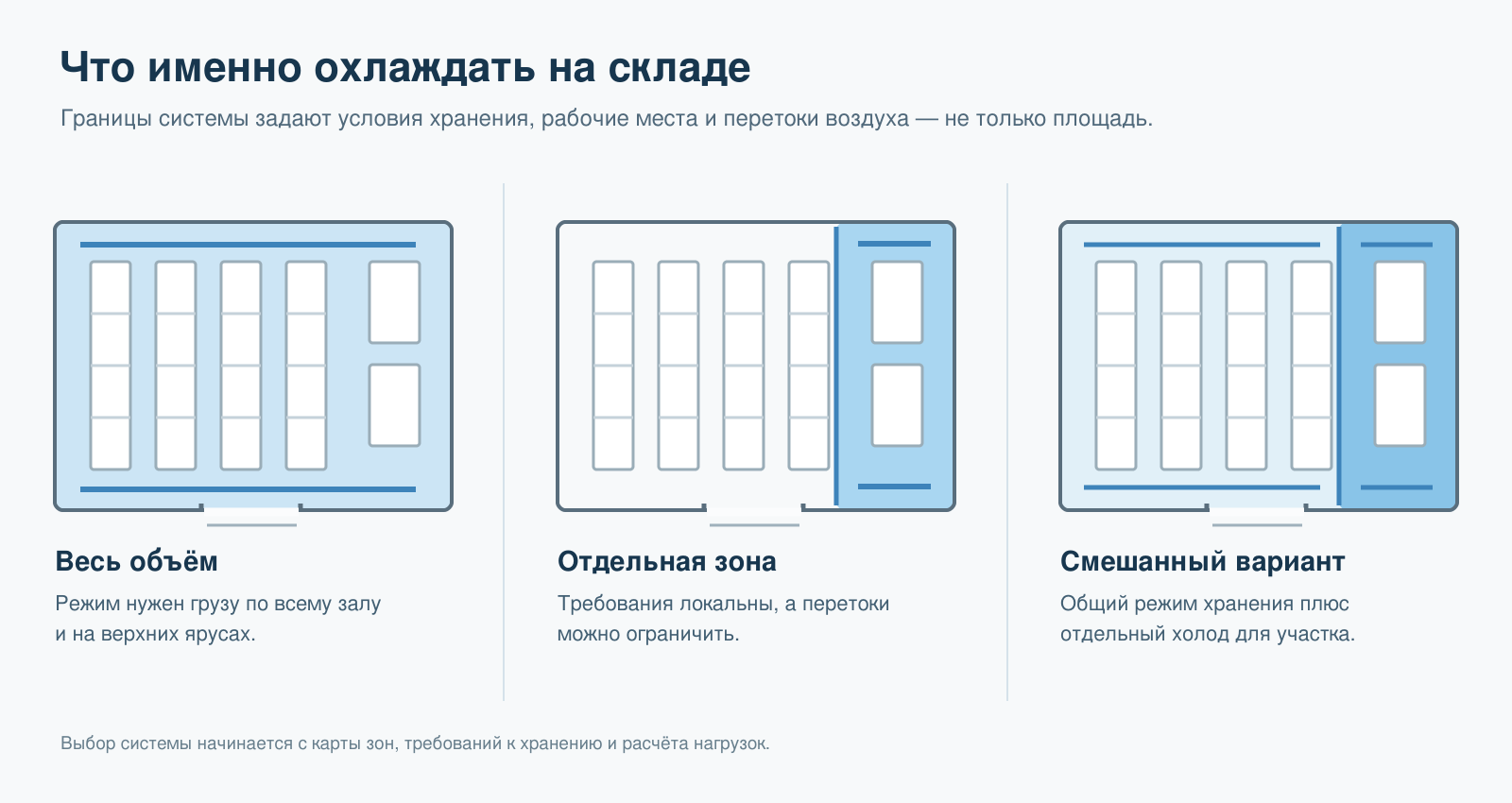

Когда оправдано охлаждение всего склада

Общий режим нужен, если чувствительный к перегреву груз расположен по всему залу, в том числе на верхних ярусах. Второй повод — постоянная перестановка мест хранения: сегодня товар стоит у северной стены, завтра — под кровлей в другом пролёте. Локальное решение, привязанное к одной точке, может перестать решать задачу после изменения логистики.

Охлаждение всего склада также рассматривают, когда рабочие места распределены по зданию, между участками интенсивно движется техника, а подходящие разделяющие конструкции установить нельзя. При этом «весь склад» не означает требование сделать абсолютно одинаковую температуру в каждой точке. В задании определяют допустимые диапазоны в нужных зонах и на нужных высотах.

Общая система не обязательно состоит из одного большого агрегата. Несколько установок могут совместно поддерживать режим в одном открытом зале. Их распределяют по нагрузке, обслуживаемым участкам и возможности ремонта. И наоборот: одна холодильная машина может обеспечивать несколько действительно независимых помещений через отдельные контуры и местное регулирование.

Поэтому сначала выбирают границы задачи, затем архитектуру оборудования. Количество наружных блоков само по себе не говорит, насколько хорошо склад разделён на зоны.

Когда охлаждать отдельные зоны склада и что считать их границей

Зональное охлаждение имеет смысл, если требовательный к условиям груз занимает ограниченный участок, персонал постоянно работает в нескольких местах или часть склада используется только одну смену. Оно позволяет связать работу оборудования с реальной потребностью каждого участка. Экономический эффект зависит от того, насколько удалось сократить нагрузку, а не только площадь на плане.

Изолированное помещение

Упаковочный участок с ограждениями и контролируемыми проходами проще поддерживать в заданном режиме, чем тот же участок посреди открытого зала. Но в расчёт входят тепло через стены и перекрытие, люди, оборудование, необходимый наружный воздух и поступления через двери.

Перегородка должна действительно отделять охлаждаемое пространство. Стена, которая заканчивается значительно ниже кровли, оставляет путь для обмена воздухом. Если границей служит подвесной потолок, проверяют его конструкцию, герметичность, теплоизоляцию и пространство над ним. Обычный декоративный потолок не следует считать готовой теплоизолированной оболочкой.

Новые ограждения увязывают с движением техники, эвакуацией, пожарными системами, освещением и обслуживанием. Разделение на температурные зоны не должно блокировать работу склада.

Рабочая зона в открытом зале

На открытом участке можно направить охлаждённый воздух к людям или оборудованию. Это полезное решение, если задача — улучшить условия в определённой рабочей области. Однако рядом остаётся большой объём воздуха с другой температурой: он перемешивается с подаваемым потоком.

Здесь нужно согласовать достижимый результат: где измеряют температуру, при каком режиме ворот и какая скорость воздуха допустима у рабочего места. Обещание «на этом квадрате всегда будет заданная температура» без оценки перетоков слишком сильное.

Общий режим плюс локальный холод

Для смешанного склада часто разумно обеспечить базовые условия хранения по залу, а участок упаковки, операторскую или техническое помещение обслуживать отдельно. Основная система работает по требованиям груза; локальная компенсирует дополнительные тепловыделения и другой график работы.

Главное — согласовать их управление. Соседние агрегаты не должны по очереди охлаждать и нагревать один и тот же воздух из-за разных уставок или неудачно расположенных датчиков.

Ворота, стеллажи и высота: что меняет решение

Открытые ворота могут определять нагрузку сильнее площади

В расчёте важны размер и число проёмов, длительность открытия, встречные потоки через другие ворота, ветер, работа вытяжки и компенсационного притока. Расход наружного воздуха через ворота нельзя надёжно получить только из площади отверстия.

Быстродействующие ворота, тамбур, герметизация стыка с кузовом и организация разгрузки могут уменьшить поступления наружного воздуха. Воздушная завеса тоже требует подбора под проём и условия работы: она не заменяет закрытую стену и не гарантирует полного разделения потоков.

Важен и перепад давления. Если вытяжка удаляет воздух, а предусмотренного притока не хватает, недостающий объём поступает через доступные проёмы. Охлаждение при этом получает дополнительную нагрузку. Эти расходы нужно согласовать, а один и тот же приток не считать дважды под разными названиями.

Стеллажи меняют путь воздуха

Пустой зал и заполненный склад — разные условия для воздухораспределения. Стеллажи и упаковка перекрывают струи, формируют проходы и оставляют участки, до которых охлаждённый воздух почти не доходит. Расположение воздухораспределителей проверяют по рабочей расстановке груза, включая верхние ярусы.

Нельзя принимать систему только по температуре рядом с внутренним блоком. Датчик может показывать норму, пока в дальнем проходе или у продукции под кровлей сохраняется перегрев.

Как учитывать высоту склада и верхние ярусы

Если груз хранится высоко, его условия также входят в задачу. Если охлаждение нужно только у пола, это должно быть обосновано назначением помещения и подачей воздуха. Нельзя просто исключить верхнюю половину высоты из расчёта и считать её влияние нулевым.

Воздухораспределение увязывают с температурой подачи, дальнобойностью струи, высотой установки и препятствиями. Направление струй в режиме нагрева и охлаждения может отличаться. Вентилятор перемешивания сам по себе не отводит тепло из здания; зимой разрушение тёплого слоя под кровлей и летняя задача охлаждения требуют разной оценки.

Как считают мощность кондиционирования склада

Подбор по единому числу ватт на квадратный метр не объясняет различий между складом с редкими открытиями ворот и площадкой непрерывной отгрузки. Расчёт собирают из конкретных поступлений теплоты и влаги.

Нагрузки проверяют по времени. Максимум от солнца, пик разгрузки и работа упаковочной линии не всегда совпадают. Но нельзя и произвольно исключить их одновременность ради меньшего оборудования: график должен отражать работу объекта.

В результате получают нагрузку каждой зоны и всей системы, необходимые расходы воздуха, режимы оборудования и условия, при которых должен обеспечиваться результат.

Как проверить связь расчёта с оборудованием на примере проекта

В Шушарах расчёт разделяет основной склад и более прохладную товарную зону. Это принципиально: для выделенного участка учитывают его собственные ограждения и обмен с соседним помещением, а не назначают ему долю общей мощности только по площади.

Дальше проверяют три уровня:

1. Нагрузка помещения. Какие тепло- и влагопоступления возникают внутри зоны и через её границы.
2. Обработка воздуха. Что снимают фанкойлы, что — охладители вентиляции; при каких температурах и расходах это происходит.
3. Источник холода и сети. Какие потребители работают одновременно, какой расход жидкости требуется и сможет ли сеть его обеспечить.

Для жидкостного контура используется тепловой баланс Q = ṁ × c × Δt, где Q — тепловая мощность в кВт, ṁ — массовый расход жидкости в кг/с, c — её удельная теплоёмкость в кДж/(кг·К), Δt — нагрев жидкости в потребителе в °C. При графике 7/12 °C разность составляет 5 °C. Теплоёмкость и плотность берут для выбранной жидкости и концентрации, а не автоматически для воды.

Из этого следует практическая проверка: мощность, расход жидкости и температурный график в подборе должны согласовываться. Затем по каждому расчётному пути учитывают сопротивление труб, теплообменника, фильтров и клапанов. Самый длинный путь не обязательно самый неблагоприятный — имеет значение суммарное сопротивление.

Аналогично проверяют воздушную сеть: расход, сопротивление и располагаемое давление вентилятора должны соответствовать друг другу. Приёмка только по факту «вентилятор крутится, чиллер включился» не подтверждает передачу нужной мощности в каждую зону.

Пример расчёта воздуха для участка 300 м²

Дальше проверяют, как подать такой расход без мешающих струй, дойдёт ли он до нужной зоны и какая доля наружного воздуха необходима. Температуру подачи нельзя бесконечно снижать ради меньшего расхода: появятся ограничения по комфорту, конденсату и возможностям оборудования.

Этот расчёт не даёт полной мощности холодильной машины. К ней относятся также обработка наружного воздуха, осушение и другие нагрузки в принятой схеме. Нужно составить единый тепловой баланс, чтобы ничего не пропустить и не сложить одну нагрузку дважды.

Полная и явная холодопроизводительность — разные величины

Часть холода расходуется на снижение температуры, часть — на удаление влаги. При выборе агрегата сравнивают оба показателя при расчётных условиях.

Для участка 300 м² из примера рассмотрим агрегат с полной холодопроизводительностью 20 кВт. Если при выбранных условиях 75 % приходится на явное охлаждение, на снижение температуры остаётся 15 кВт. Участку требуется 18 кВт — значит, одного такого агрегата недостаточно, хотя число «20 кВт» на первый взгляд выглядит подходящим. Долю явной мощности берут из подбора конкретного оборудования.

В подборе нужны характеристики конкретного оборудования при заданных наружной температуре, температуре и влажности воздуха на входе, расходе воздуха и условиях монтажа. Номинальная мощность из названия модели не заменяет эту проверку.

Температура и влажность на складе: почему их считают вместе

Когда в охлаждаемую зону поступает тёплый влажный воздух, нагрузка возникает не только из-за разности температур. Для поддержания заданной влажности может потребоваться удалить заметное количество воды.

Для этой зоны 15,2 кВт относятся именно к обработке принятого наружного притока, а 18 кВт выше — к теплопоступлениям внутри участка и через его ограждения. В проекте распределяют эти нагрузки между вентиляционной установкой и местным охлаждением, чтобы не учитывать один поток дважды. Оборудование подбирают по расчётным состояниям воздуха.

Конденсат появляется, когда поверхность холоднее точки росы окружающего воздуха. Поэтому важны не только поддон и дренаж внутреннего блока, но и изоляция холодных труб, воздуховодов, арматуры и мест крепления. Разрыв пароизоляционного слоя может привести к намоканию даже при достаточной толщине изоляции на прямом участке.

Обычный кондиционер может удалять влагу при работе охладителя, но из этого не следует точное поддержание заданной относительной влажности во всех режимах. При малой тепловой нагрузке и продолжающемся поступлении влаги может потребоваться отдельное решение по осушению и управлению.

Чем охлаждать склад: сплит-системы, VRF, чиллер и вентиляция

Выбор оборудования делают после карты зон и расчёта. Одинаковая суммарная мощность ещё не делает варианты равноценными.

Рециркуляционное охлаждение возвращает часть воздуха помещения на обработку и позволяет снимать тепло без такого же увеличения наружного притока. При этом требуемую вентиляцию сохраняют. Для участков с загрязнениями или особыми требованиями допустимость рециркуляции проверяют отдельно; воздух из зарядной, производственного или другого специального помещения нельзя по умолчанию возвращать в общий зал.

Прямое испарительное охлаждение добавляет влагу в обрабатываемый воздух. Его возможности зависят от наружных условий и требований к грузу. Оно может подходить для определённой задачи, но не является универсальным способом выдержать любую температуру и влажность. В косвенных схемах процессы разделены иначе — их оценивают по конкретному устройству.

Можно ли охладить склад только вентиляцией? Если наружный воздух уже теплее допустимого режима хранения, одна подача без охлаждения не обеспечит нужную температуру. Если требуется лишь снизить перегрев в отдельные часы, сравнивают обработку притока с полноценным поддержанием режима в зонах. Способы обработки приточного воздуха отдельно разобраны в статье «Приточно-вытяжная вентиляция с охлаждением для цеха и склада».

Сравнение источников холода разобрано отдельно в материале «Чиллер или VRF для бизнес-центра». Принципы сравнения полезны и здесь, а нагрузки, логистику и воздухораспределение склада рассчитывают для самого склада.

Из чего состоит охлаждение склада: разбираем оборудование по назначению

На примере Шушар удобно проследить весь путь тепла: воздух склада → теплообменник фанкойла → жидкость в трубопроводах → чиллер → наружный воздух. Отдельный путь обеспечивает вентиляция: наружный воздух проходит обработку в установке и поступает в помещение. У каждого элемента есть своя задача; увеличение мощности одного агрегата не исправляет автоматически недостатки остальной системы.

Чиллер: отводит тепло из здания

Чиллер охлаждает циркулирующую жидкость. В рассматриваемом проекте предусмотрены машины с воздушным охлаждением конденсатора: собранное в здании тепло передаётся наружному воздуху. Поэтому рядом с агрегатом нужны свободные пути забора и выброса воздуха. Тесное размещение у стен, ограждений или соседнего оборудования может ухудшить условия его работы.

Для склада площадью около 20 000 м² по техническому заданию в проекте указаны два чиллера по 346,4 кВт — суммарно 692,8 кВт холодопроизводительности. Центральный контур питает фанкойлы основного зала и охладители приточных установок; более прохладная зона имеет отдельную VRF-систему. Электропотребление чиллеров рассчитывают отдельно от холодопроизводительности.

Если складу нужен резерв холода, до закупки определяют, какую нагрузку должна покрыть одна машина при остановке второй, как переключаются контуры и какие зоны продолжат работу.

Гидромодуль: обеспечивает циркуляцию

Охладить жидкость недостаточно — её нужно доставить к теплообменникам с расчётным расходом. Насос преодолевает сопротивление труб, арматуры, теплообменников и других элементов контура. Если давления не хватает, удалённые потребители могут получать недостаточный расход даже при достаточной мощности чиллера.

В Шушарах гидромодули включены в состав холодильных машин. При проверке комплектности всё равно выясняют, какие насосы, ёмкости, устройства поддержания давления и защиты входят в заводской агрегат, а какие требуются в сети. Запись «чиллер с гидромодулем» не заменяет схему подключения и проверку режимов при отключении части потребителей.

Фанкойлы: снимают тепло в нужных участках

Фанкойл объединяет теплообменник и вентилятор. Через теплообменник проходит холодная жидкость, через воздушную часть — воздух помещения. Канальное исполнение позволяет подать охлаждённый воздух через распределительную сеть, а не только непосредственно перед корпусом агрегата.

В основном зале этого склада холод распределяют 32 канальных фанкойла. Их число связано с размещением стеллажей и участков хранения: холод нужно доставить туда, где требуется режим, а не только получить на выходе чиллера. Для каждого блока проверяют мощность при расчётной температуре воздуха и жидкости, расход и располагаемое давление для воздуховодов и решёток.

Нужно показать и путь возвратного воздуха. Если подача сразу возвращается к забору фанкойла, прибор охлаждает преимущественно собственный воздушный поток. Если груз перекрыл путь возврата или подачу, расчётное обслуживание участка нарушается. Доступ к фильтру, поддону, вентилятору и узлу подключения также предусматривают при рабочей расстановке стеллажей.

Приточно-вытяжные установки: обеспечивают наружный воздух и воздухообмен

В этом же складе наружный приток и воздухообмен обеспечивают две приточно-вытяжные установки суммарной производительностью 30 000 м³⁠/⁠ч. Это расход вентиляционной системы, а не поток через фанкойлы и не холодопроизводительность. Долю наружного и рециркуляционного воздуха задают для каждого режима работы.

В составе установок предусмотрены вентиляторы, фильтрация, роторный рекуператор, рециркуляция, электрический нагреватель и жидкостный охладитель. Эти секции выполняют разные функции:

• Фильтры задерживают загрязнения и защищают оборудование. По мере загрязнения их сопротивление растёт, поэтому нужны доступ для замены и контроль состояния.
• Рекуператор передаёт часть теплоты между удаляемым и приточным потоками. Работа зависит от наружных и внутренних условий; он не создаёт холод как холодильная машина.
• Рециркуляция возвращает часть воздуха помещения на повторную обработку. Это позволяет использовать уже подготовленный воздух, сохраняя требуемую долю наружного. Допустимость возврата проверяют по назначению помещений и загрязнениям.
• Нагреватель нужен для предусмотренных холодных и переходных режимов. Наличие охладителя в установке не отменяет зимние задачи вентиляции.
• Жидкостный охладитель подготавливает приточный воздух и является отдельным потребителем холодоснабжения. Его нагрузку согласуют с нагрузкой фанкойлов и работой рекуперации и рециркуляции.
• Воздушные клапаны и приводы переключают и регулируют потоки. Для закрытия наружного пути при остановке задают положение клапана и поведение привода; это помогает ограничить нежелательный приток и сквозняк. Обычный регулирующий клапан нельзя автоматически считать обратным или противопожарным.

Здесь нельзя дважды записать одну нагрузку: сначала полностью отнести охлаждение наружного воздуха к фанкойлам, а затем ещё раз прибавить тот же объём обработки в приточной установке. Баланс должен показывать, в каком элементе снимается каждая часть нагрузки.

Отдельная VRF-система: другой режим для части хранения

Для более прохладного участка в Шушарах предусмотрены собственные наружные и канальные внутренние блоки. В этой системе тепло от внутренних блоков переносит хладагент по медным трассам; водяные трубы основной системы к этим блокам не подводятся.

Решение даёт выделенной зоне собственное управление и отдельный холодильный контур. Его применимость проверяют по нагрузке, рабочему диапазону внутренних блоков, длинам и перепадам высот трасс, допустимым сочетаниям оборудования и требованиям к обращению хладагента. Возможность установить на пульте нужное число ещё не доказывает поддержание этой температуры у товара.

Главный вопрос остаётся строительным и технологическим: насколько зона отделена от более тёплого склада, как часто открываются проходы и как в неё поступает товар. Без этих условий самостоятельная система будет компенсировать не только нагрузку участка, но и постоянный обмен воздухом с соседним залом.

Арматура и приборы: делают сеть управляемой

В проекте холодоснабжения есть узлы подключения потребителей, регулирующая и балансировочная арматура, запорные краны, фильтры, воздухоотводчики, сливные устройства, термометры и манометры. Их нельзя заменить одной строкой «обвязка» без состава и схемы.

Регулирующий клапан меняет подачу холода по команде автоматики. Балансировочный клапан позволяет наладить распределение расходов между ветвями и потребителями. Запорная арматура даёт возможность отключить участок для обслуживания. Это разные функции: закрыть кран, настроить расход и автоматически поддерживать температуру — не одна операция.

Фильтры защищают чувствительные элементы от загрязнений; воздухоотводчики помогают удалить воздух из предусмотренных точек; сливные устройства нужны для опорожнения обслуживаемых участков. Приборы температуры и давления дают возможность проверить режим сети и найти причину недостаточного охлаждения. Для всех этих элементов нужен доступ, включая возможность очистки фильтра и снятия привода.

Электроснабжение и автоматика: связывают отдельные устройства в систему

В Шушарах эти задачи раскрыты в отдельных разделах. Электроснабжение включает питание чиллеров, вентиляционных установок и групп фанкойлов, распределительные устройства, кабельные трассы и защитные меры. Автоматика связывает датчики, приводы и агрегаты с управлением.

Для вентиляции предусмотрены контроль температуры и CO₂, состояния фильтров и вентиляторов, управление секциями установки, местное и дистанционное управление. Для фанкойлов предусмотрено объединение в группы. Комплектная автоматика агрегата не означает, что межблочные и полевые кабели, лотки, подключения и настройка объекта автоматически входят в поставку.

В автоматике вентиляции проекта используется усреднение показаний трёх комнатных датчиков. Это конкретный способ формирования управляющего значения. При проверке условий хранения средняя температура не заменяет измерения в критических точках: перегретый верхний ярус может оставаться незаметным на фоне более прохладных участков.

Отдельно задают реакции на потерю связи, неисправность датчика и сигналы пожарной автоматики. Последовательность отключения и сохранения функций определяется проектом конкретного объекта. Панель оператора показывает процесс и позволяет управлять им в разрешённых пределах; защитные функции должны иметь определённое место в системе управления.

Трубы, воздуховоды, изоляция и дренаж: что важно в материалах

Материалы выбирают по среде, температуре, давлению, месту установки и условиям обслуживания. В Шушарах разные части системы закономерно получили разные решения.

Жидкостная сеть и холодильные трассы

Для основной сети внутри здания проектом предусмотрены армированные полипропиленовые трубы, снаружи — стальные. Для отдельных VRF-систем — медные холодильные трассы с разветвителями. Это три разных применения; одинаковый наружный размер трубы не делает материалы взаимозаменяемыми.

У полимерной сети проверяют допустимые режимы трубы и фитингов, способ соединения, температурные перемещения и расположение опор. У стальной — соединения, обработку поверхности, защиту от коррозии и наружные условия. У холодильной — требования производителя оборудования к материалу, чистоте, соединениям, диаметрам, разветвлению и проверке герметичности.

Для сметы нужны не только метры прямой трубы, но и фасонные части, переходы, арматура, опоры, изоляция и проходы. Диаметры получают из расчёта расхода и сопротивления, а не выбирают «как на похожем складе».

Холодоноситель и зимний режим

В рассматриваемой редакции проекта задан раствор гликоля и температурный график 7/12 °C: жидкость поступает к потребителю холоднее и возвращается после отбора тепла. Выбор жидкости связан с наружными участками и риском замерзания. Применение воды требует отдельного решения о защите оборудования и сети зимой.

Переход с воды на гликолевый раствор или обратно требует проверки характеристик: меняются теплофизические свойства, сопротивление сети и условия работы теплообменников. Нельзя менять жидкость только в смете, оставив прежними все расчётные расходы и характеристики насосов.

Сезонное отключение также должно быть описано: какие участки остаются заполненными, где предусмотрены слив и удаление воздуха, как защищаются наружные теплообменники. Возможность открыть сливной кран ещё не доказывает, что вся наружная система полностью опорожняется.

Изоляция холодных поверхностей

В проекте есть теплоизоляция трубопроводов, воздуховодов и дренажа; на наружных участках предусмотрены защитные металлические покрытия. Назначение изоляции — ограничить теплопритоки и образование конденсата, а наружного покрытия — защитить её в условиях улицы.

Толщину выбирают по температуре поверхности и окружающего воздуха, влажности и свойствам материала. Особенно важны непрерывность защиты от водяного пара, стыки, отводы, арматура и опоры. Несколько сантиметров материала на прямой трубе не компенсируют открытый холодный участок у подвеса. Для склада это вопрос сохранности товара под трассой, а не только аккуратного внешнего вида.

Воздуховоды и решётки

Основные распределительные сети проекта выполнены из оцинкованных воздуховодов. У фанкойлов и отдельных канальных кондиционеров они доставляют обработанный воздух к нужным участкам; у общеобменной вентиляции обеспечивают предусмотренный приток и удаление.

При проверке решения связывают расход и давление вентилятора с длиной сети, сечениями, поворотами, переходами, решётками и регулирующими устройствами. Длинную разветвлённую сеть нельзя без расчёта присоединить к любому канальному блоку одинаковой холодопроизводительности.

В спецификации разделяют прямые участки, фасонные детали, распределители, регулирующие элементы и крепления. На плане проверяют, куда направлена струя и что окажется перед решёткой после загрузки стеллажей.

Отвод конденсата

На холодном теплообменнике может конденсироваться влага. В проекте предусмотрены сети отвода конденсата, а в спецификации присутствуют дренажные помпы и насосная установка для отдельной зоны. Поэтому формулировка «весь дренаж самотёчный» не описывает такой состав полностью: нужно проследить путь воды от каждого поддона до точки подключения.

На самотёчных участках проверяют отметки и уклоны; на участках с насосом — производительность, напор, питание и обслуживание. Учитывают требуемый способ подключения к канализации, защиту от запахов, доступ для очистки и предусмотренную реакцию на переполнение. Дренаж прокладывают и испытывают до того, как под ним окажется товар.

Крепления, основания и проходы

Наружные чиллеры и установки требуют оснований и опор с проверкой нагрузок. Подвесы внутренних агрегатов, трубопроводов и воздуховодов должны соответствовать несущим конструкциям и условиям здания. В проекте Шушар для этого предусмотрены конструктивный раздел и узлы креплений.

Наличие узла на чертеже и наличие объёма в смете проверяют отдельно. Строка «крепёж — комплект» должна иметь понятное наполнение: к чему крепят, какие элементы и количества предусмотрены, кто их поставляет и монтирует. Особенно важно учитывать массу оборудования и заполненных труб, а также обслуживание.

Проход через стену или кровлю включает больше, чем отверстие. Проверяют гильзу или другой предусмотренный узел, защиту пересекаемых конструкций, герметизацию, восстановление гидроизоляции и требуемую огнезаделку. Кровельные работы включают только там, где трасса действительно пересекает кровлю; их нельзя ни забывать, ни добавлять всем объектам автоматически.

Что должны объяснять проект и ведомость работ

Рабочий проект нужен заказчику, снабжению, монтажникам и эксплуатации. Чтобы они одинаково понимали систему, решения должны последовательно переходить из пояснений и расчётов в планы, схемы, спецификацию и объёмы работ.

Пояснительная часть отвечает на вопросы: какие зоны обслуживаются, какие температуры и режимы приняты, как связаны вентиляция и охлаждение, какая жидкость используется, что происходит зимой, как регулируются потребители и куда отводится конденсат. Если выбор изменился, его нужно согласованно отразить и в схемах, и в подборе, и в заказе материалов.

Расчёты и подборы показывают нагрузку зон, необходимую производительность, расходы воздуха и жидкости, сопротивление сетей и электрические нагрузки. Планы и схемы объясняют, где это физически разместится и как будет соединено. Спецификация раскрывает, что поставлять. Ведомость работ — что необходимо сделать для получения законченной системы.

В связанных с проектом Шушар ведомостях присутствуют не только кондиционеры и трубы: отдельно отражены строительные основания и опоры, электрические и контрольные сети, подключения, пусконаладка, испытания и исполнительная документация. Это полезный ориентир для структуры предложения. Для своего объекта состав раскрывают по фактическим решениям.

Перед договором этот перечень превращают в ведомость с измеряемыми объёмами, границами ответственности и результатом каждого этапа. Параметры испытаний и состав документов определяются конкретной системой и рабочей документацией.

При закупке особенно внимательно проверяют стыки поставок: кто подключает оборудование к электропитанию, кто прокладывает кабели от комплектного шкафа к полевым приборам, кто делает дренаж, проходки и восстановление отделки, кто настраивает совместную работу. Иначе формально полная поставка агрегатов оставляет незакрытые работы на объекте.

Подробный порядок проверки документов приведён в статье «Проверка проекта вентиляции перед монтажом». Для охлаждения склада ключевой вопрос такой: вся ли цепочка от расчётной зоны до испытаний учтена в проекте и предложении подрядчика?

От чего зависит стоимость кондиционирования склада

Предложения «охладить весь склад» и «охладить упаковку» решают разные задачи. Сравнивать только итоговые суммы некорректно. Сначала проверяют, какие обязательные условия хранения и работы выполняет каждый вариант.

Для сопоставимых решений считают оборудование, ограждения, монтаж, электроснабжение, автоматику, пусконаладку и обслуживание. Затем оценивают эксплуатацию по графикам зон и наружным условиям. Расчётная холодопроизводительность в кВт не равна электрической мощности, а установленная электрическая мощность не равна потреблению за сезон.

Зонирование может уменьшить охлаждаемый объём и время работы оборудования, но потребовать перегородок, дверей, местных агрегатов и дополнительного обслуживания. Общая система может быть удобнее для переменной логистики, но поддерживать более строгий режим там, где он не требуется. Выбор делают по полным затратам и результату для склада.

Процент экономии появляется после сравнения двух согласованных сценариев. Обещание заранее сэкономить определённую долю только за счёт уменьшения площади не учитывает ворота, внутреннее тепло, влажность и перетоки.

Как проверить, что охлаждение склада работает

Результат проверяют в тех местах и режимах, ради которых ставили систему. Одного замера у пульта или выхода кондиционера недостаточно.

До испытаний согласуют план точек контроля: рабочие места, проходы, верхние ярусы с чувствительным грузом, зоны у наружных стен и ворот. Выбирают высоты и длительность измерений, фиксируют погоду, загрузку стеллажей, работу оборудования и режим проёмов.

Если запуск проходит до летней жары или до полной загрузки склада, в программу испытаний добавляют проверку оставшихся расчётных режимов. Так заказчик получает подтверждение работы системы именно при нужной нагрузке.

Что подготовить для расчёта и выбора зон

Для первого предметного обсуждения полезны план склада, разрез с высотами и схема стеллажей. К ним добавляют перечень грузов и требований к хранению, рабочие места, график смен, ворота и режим разгрузки, оборудование с тепловыделениями, существующую вентиляцию и доступное электроснабжение.

Если склад уже работает, помогают записи температуры и влажности в разных точках, сведения о периодах перегрева и фотографии проблемных участков. Это позволяет отделить недостаток мощности от неудачного распределения воздуха или постоянного поступления жары через проёмы.

Для AERO такая карта — основа проектирования кондиционирования. Она связывает оборудование с хранением, людьми и движением груза, а не только с площадью здания.
