Аспирация у станка: как выбрать вытяжку и почему остаётся пыль

Вентилятор работает, станок подключён к воздуховоду, стружка поступает в сборник. Но на столе и рядом с оператором остаётся пыль. Возникает понятный вопрос: системе не хватает мощности или причина в самом подключении?

Проверку аспирации начинают с места образования пыли и её захвата. Укрытие должно принимать загрязнённый поток, а система — обеспечивать нужный расход воздуха в рабочем режиме. Поэтому сначала выясняют, откуда выходит пыль и какие условия мешают её удалению. После этого можно обоснованно обсуждать изменение укрытия, сети или вентилятора.

Если систему только выбирают, начинают с материала, операции и требований станка к удалению воздуха. Ниже разберём выбор аспирации, затем причины плохого захвата на примерах деревообработки и отдельно — вытяжку от заточного станка по металлу. Схемы для древесной и металлической пыли нельзя переносить друг на друга без проверки.

Какую аспирацию выбрать для станка

Для одного деревообрабатывающего станка можно рассматривать отдельную аспирационную установку; для группы — отдельные установки или общую сеть. Для сухой заточки металла нужен пылеуловитель, рассчитанный на соответствующий процесс и материал. Число станков помогает выбрать схему, но само по себе не определяет подходящую модель.

Выбор начинается с того, что нужно собирать: древесную стружку и пыль, пыль от сухой заточки или туман СОЖ. Затем учитывают число одновременно работающих станков и требования их укрытий к вытяжке.

Какие параметры сравнивать

У подходящей установки важны пять характеристик:

• Расход воздуха у каждого подключения: сколько воздуха требуется удалять через конкретное укрытие при работе станка.
• Сопротивление подключённой системы: какое давление нужно, чтобы обеспечить этот расход с учётом укрытия, рукава, воздуховодов и фильтра.
• Рабочий режим: какие подключения открыты одновременно и как при этом обеспечивается захват.
• Допустимые загрязнения: материал, пыль или стружка, влажность, искры и ограничения эксплуатации.
• Очистка и обслуживание: какую пыль задерживает фильтр, как удаляются отходы и куда направляется очищенный воздух.

Рукава, повороты и фильтр создают сопротивление движению воздуха. Поэтому максимальный расход из каталога и расход у подключённого станка могут заметно различаться. Для выбора нужна рабочая точка вентилятора: требуемый расход при сопротивлении всей подключённой системы.

Исходный расход берут из документации станка; для нестандартного укрытия его определяют расчётом с последующей проверкой захвата. Диаметр патрубка показывает размер подключения, но сам по себе не говорит, сколько воздуха нужно для удаления пыли.

Отдельная установка или общая сеть

Отдельная установка позволяет обслуживать один станок независимо от остальных и собирать его отходы отдельно. Общая сеть объединяет несколько станков с совместимыми загрязнениями; её выбирают с учётом расстояний, одновременной работы и удобства обслуживания.

Если два станка работают вместе, нужный расход должен сохраняться у обоих. Поэтому общую сеть рассчитывают на рабочие сочетания оборудования и в этих же режимах проверяют при сдаче.

Почему подключённый отсос может пропускать пыль

Аспирация у станка удаляет пыль и стружку непосредственно из зоны обработки. Эту зону охватывает укрытие — кожух или приёмный элемент, соединённый с вытяжной системой.

При обработке древесины инструмент сам создаёт движение воздуха и выбрасывает частицы в определённом направлении. Если поток проходит мимо приёмного отверстия, наличие тяги внутри шланга ещё не означает, что пыль будет захвачена.

На результат влияют форма укрытия, его положение относительно инструмента и заготовки, открытые участки и расход воздуха через него. Обычная вытяжка из помещения выполняет другую задачу: она не обеспечивает такой же захват непосредственно у инструмента.

Для начала полезно описать симптом точнее: пыль выходит из-под кожуха, летит над столом, появляется после включения соседнего станка или поднимается во время уборки? Эти ситуации требуют разных проверок.

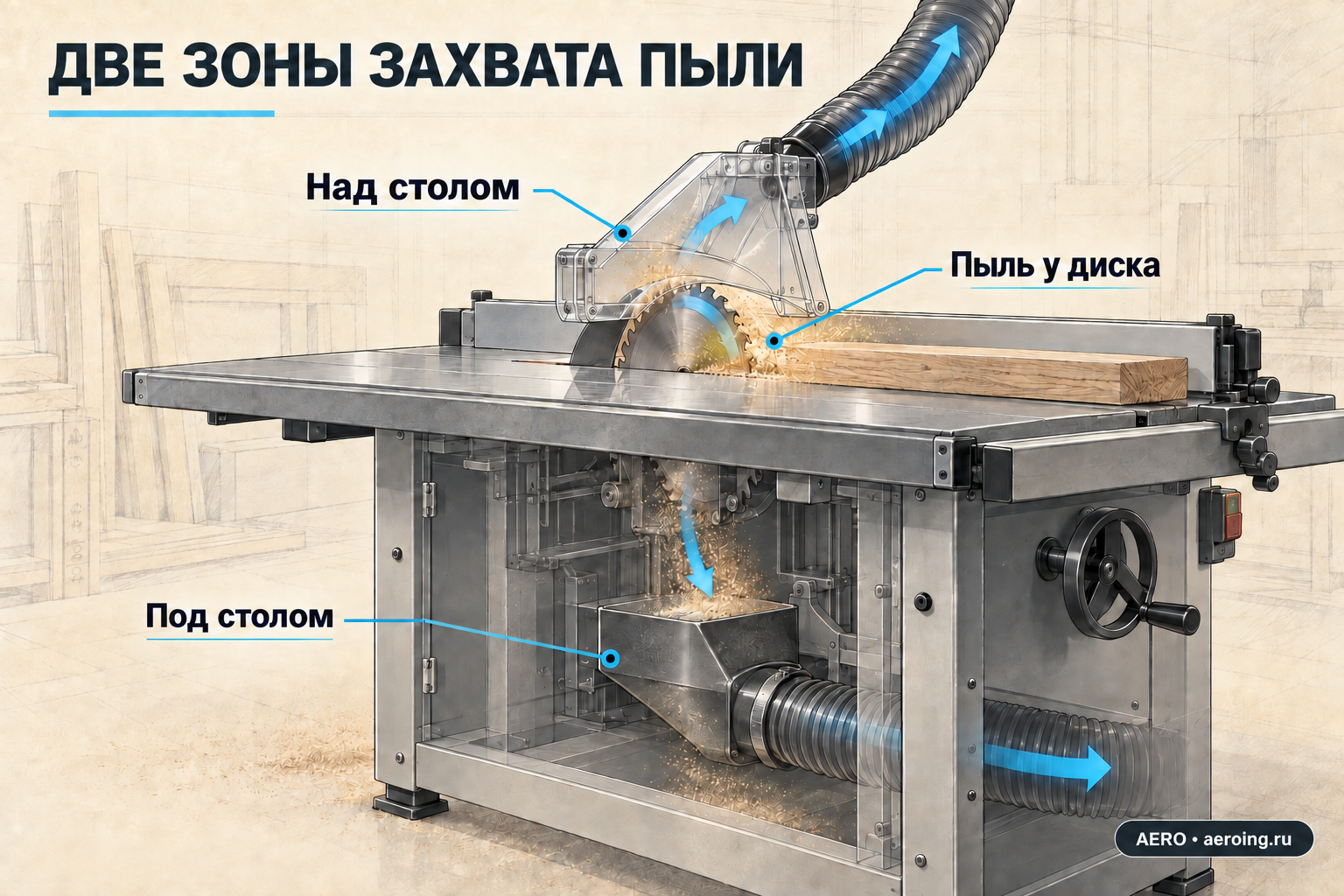

Пример с пилой: пыль над столом при нижнем отсосе

У циркулярной пилы удаление через нижнюю часть стола может собирать отходы под столом, но недостаточно перехватывать поток над ним. В таком случае проверяют, как организован захват в верхней зоне диска и предусмотрено ли подключение верхнего защитного кожуха к аспирации.

Нижнее укрытие принимает отходы под столом, а верхний отсос перехватывает выброс у открытой части диска. Если верхняя зона остаётся без захвата, пыль может разлетаться над столом даже при работающем нижнем отсосе.

Конструкция зависит от модели пилы, положения диска и размеров заготовок. Изменения согласуют с требованиями изготовителя к ограждениям и безопасной подаче материала. Снимать защитный кожух ради удобства подключения нельзя.

Пример с фрезерным станком: захват меняется вместе с обработкой

На фрезерном станке по дереву на пылеобразование влияют состояние режущего инструмента, глубина обработки и скорость подачи. Значение имеет и положение укрытия: оно должно принимать выброс, сохраняя возможность безопасно перемещать заготовку.

При смене операции меняются зона образования пыли и направление её выброса. Укрытие, которое хорошо работало в одном положении, в другом может оказаться в стороне от потока. Поэтому причину ищут в условиях той обработки, при которой появилась пыль.

Форма укрытия и расположение отсоса должны соответствовать устройству фрезерного станка и движению заготовки.

Какая вытяжка нужна от заточного станка

Для сухой заточки металла нужна местная вытяжка от кожухов кругов с пылеуловителем, рассчитанным на образующуюся пыль и условия работы. Она принимает загрязнённый воздух у места обработки, отводит его и отделяет частицы. Общая вентиляция помещения дополняет эту работу.

Из чего состоит вытяжка и зачем нужен каждый элемент

• Кожух с вытяжным патрубком принимает поток пыли у круга. Вращающийся круг сам увлекает воздух, поэтому приёмное отверстие должно перехватывать выброс, а не находиться в стороне от него.
• Соединение и воздуховод отводят загрязнённый воздух от станка к очистке. Их сечение и трасса влияют на сопротивление и перенос частиц.
• Пылеуловитель отделяет пыль от воздуха и собирает отходы. Способ очистки выбирают по материалу и характеру загрязнения; сухая пыль и туман жидкости требуют разных решений.
• Вентилятор создаёт движение воздуха через кожухи, трассу и очистку. Он может входить в состав пылеулавливающей установки.
• Отвод очищенного воздуха завершает систему. Его направление определяют вместе с качеством очистки и условиями помещения; возврат воздуха в цех требует отдельного обоснования.

У двухкругового станка каждая используемая рабочая зона нуждается в захвате: подключение одного кожуха не обслуживает второй. Расположение отсосов должно сохранять защитные кожухи, экраны, подручники и возможность безопасно работать с инструментом.

Что меняется в зависимости от материала и способа заточки

Для подбора важен материал, который затачивают: сталь, твёрдый сплав, алюминий или другой металл. Даже заточка ножа для деревообработки даёт загрязнения от металла и абразива, поэтому вытяжку выбирают по операции, а не по названию цеха.

При сухой заточке учитывают пыль и горячие частицы. Они могут стать источником тления, поэтому заточку с искрами не подключают к сбору древесных отходов. Способ отделения искр и пожарную защиту выбирают для всего процесса: один искрогаситель не делает любой пылесос подходящим.

Пылеуловитель для стали также нельзя автоматически использовать для алюминия, магния или смеси разных металлических пылей. Допустимые материалы и сочетания указаны в документации оборудования. При работе с СОЖ к частицам может добавляться туман жидкости — для него нужна соответствующая очистка.

Для выбора достаточно начать с модели станка, материала заготовки, типа и размеров кругов, сухого или мокрого режима и числа одновременно работающих зон. Фотографии кожухов и подключений помогают понять, как организовать захват.

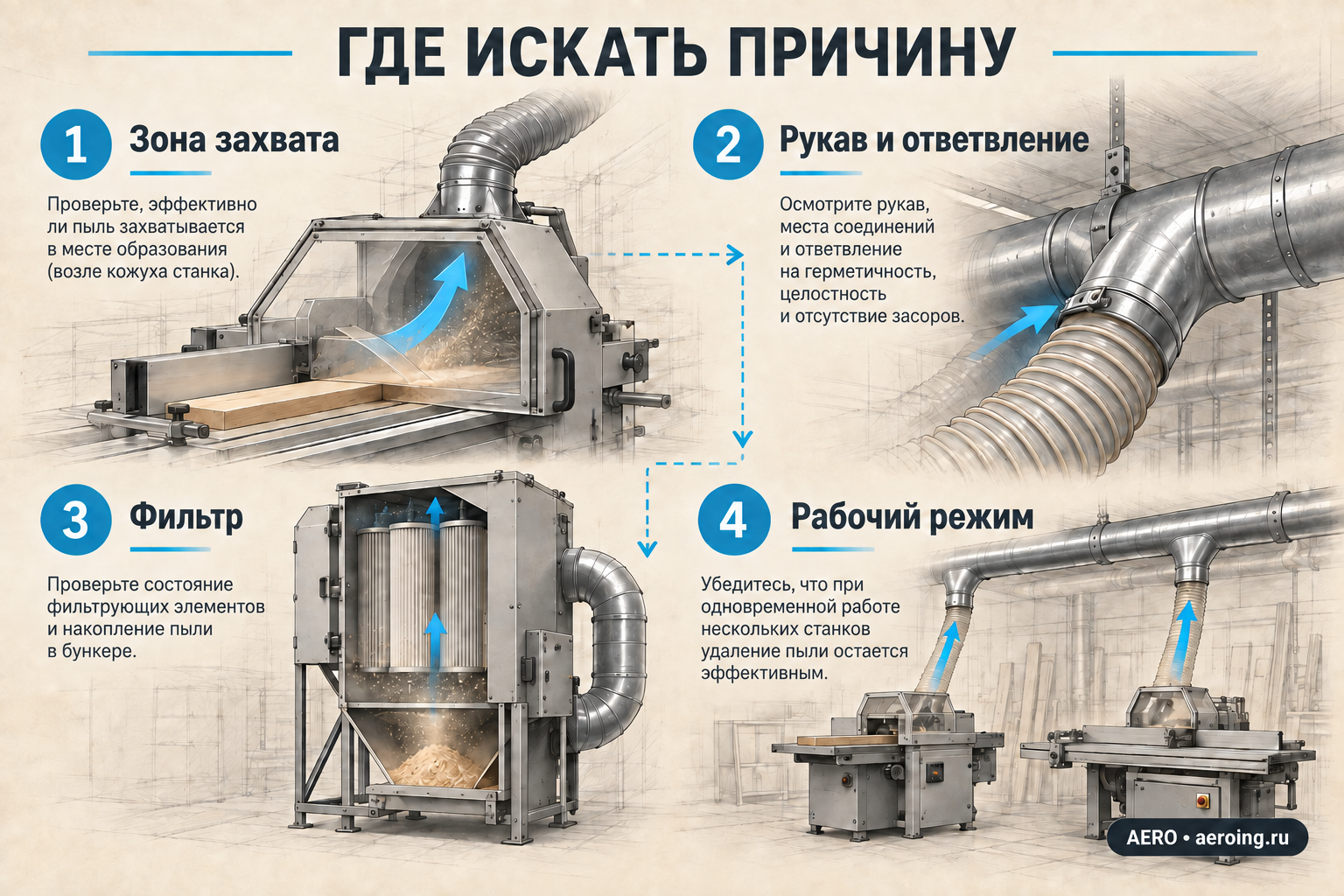

Что проверить от станка до общей сети

Пережатый рукав сужает проход, засор мешает движению воздуха, а загрязнённый фильтр увеличивает сопротивление. Неплотность соединения может подсасывать воздух по пути к вентилятору, снижая расход у укрытия. Эти причины ищут последовательно — от подключения станка к общей сети. Внутренний осмотр и очистку выполняют после безопасной остановки и отключения оборудования.

Если несколько станков используют одну систему, фиксируют, какие из них работают одновременно. Расход у конкретного укрытия может меняться при переключении ответвлений. Проверка одного станка отдельно не подтверждает работу всей предусмотренной комбинации.

Закрытие ответвлений меняет движение воздуха во всей сети. На отдельных участках расход может снизиться настолько, что отходы начнут оседать. Поэтому заслонки используют в режимах, предусмотренных для этой системы.

Как могут мешать воздух в помещении и способ уборки

Поток от ворот или направленная струя притока могут отклонять пыль от укрытия. Одновременно удаляемый системой воздух нужно компенсировать: условия притока учитывают вместе с работой вытяжки. При обследовании отмечают положение ворот и работу вентиляции, при которых возникает проблема.

Отдельно разбирают пыль после обработки. Обдув стола или одежды сжатым воздухом поднимает осевшие частицы и распространяет их вокруг. Для уборки выбирают предусмотренный для этой пыли способ сбора; обдув не используют как замену её удалению.

Когда нужен более мощный вентилятор

Замена нужна, если исправная сеть и правильно устроенные укрытия требуют рабочего режима, который существующий вентилятор обеспечить не может. Это видно по измерениям и его характеристике — зависимости расхода от давления.

Засор устраняют очисткой, повреждённое соединение — ремонтом, а уход пыли мимо укрытия — изменением захвата. Новый вентилятор решает именно недостаток расхода при требуемом давлении. После замены расход и захват проверяют в рабочих режимах станков.

Что должно показать обследование

Обследование должно объяснить, где теряется захват и какое изменение устранит причину. В отчёте показывают:

• какой станок, материал и операцию проверяли;
• положение укрытий и режим одновременно работающего оборудования;
• где измеряли расход или скорость воздуха и с чем сравнивали результаты;
• обнаруженные неисправности и предлагаемые изменения;
• как проверить результат после устранения причины.

Отсутствие заметного облака пыли само по себе не подтверждает качество воздуха: мелкие частицы могут быть плохо видны. Наблюдение за захватом и оценка содержания пыли в воздухе отвечают на разные вопросы.

Древесная пыль может создавать пожаро- и взрывоопасность. Это учитывают при выборе фильтра, сборе отходов и изменении схемы аспирации.

Какие данные подготовить для обсуждения с AERO

Соберите паспорт и модель станка, название обрабатываемого материала, фотографии укрытия и подключения. Добавьте схему или фотографии трассы, сведения о фильтре и вентиляторе, перечень одновременно работающих станков. Опишите, когда появляется пыль и что менялось перед этим; приложите имеющиеся результаты измерений.

Эти данные помогут связать проблему у станка с задачей проектирования аспирации.

Следующий шаг — расчёт сети аспирации: расход, диаметр и потери давления. В разборе есть пример двух ветвей и калькулятор разветвлённой сети с круглыми и прямоугольными каналами.

Передайте описание участка и оборудования через контакты AERO — обсудим исходные данные и следующий шаг по вашей системе.
