Сборка щита автоматики: как AERO готовит шкаф к работе

Сборка щита автоматики: от схемы до проверки

Как собирают щит автоматики: этапы изготовления, узлы на фото AERO, общий принцип управления, примеры проверок и документы для заказчика.

В этой статье
  1. С чего начинается изготовление щита автоматики
  2. Пример: щит для приточной вентиляции с электрическим нагревом
  3. Зачем нужна компоновка монтажной панели
  4. Как проходит сборка щита по электрической схеме
  5. Как аппараты превращают схему в систему управления
  6. Почему теплоотвод учитывают ещё при сборке
  7. Для чего нужны клеммы и маркировка проводов
  8. Что добавляют программа и панель оператора
  9. Что проверяют до отправки и после подключения на объекте
  10. Что заказчик получает вместе со щитом
  11. От чего зависят стоимость и срок изготовления
  12. Какие данные нужны для заказа щита в AERO

Щит автоматики получает сигналы датчиков, управляет оборудованием и показывает состояние установки. Его изготовление проходит путь от задачи и схемы до монтажа аппаратов, соединения проводов, настройки и проверок.

На фотографиях сборки AERO разберём, зачем нужны основные узлы и что важно для подключения и обслуживания щита. Кадры показывают разные изделия и этапы работы.

01 / Щит AERO крупным планом

Из чего складывается управление

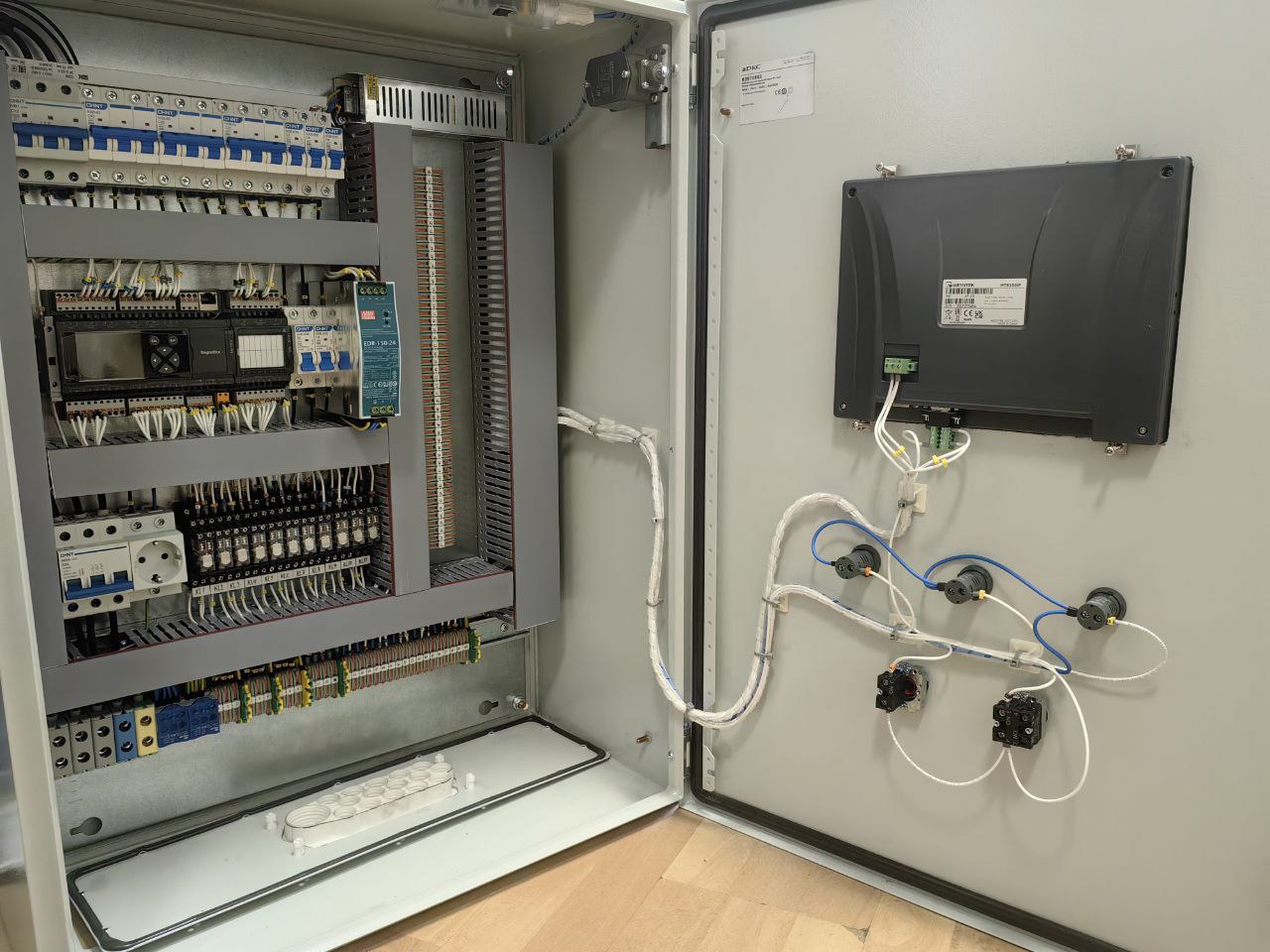

Открытый щит AERO: контроллер, блок питания, клеммы и обратная сторона панели Weintek отмечены цифрами. AERO · aeroing.ru
  1. Контроллер

    Получает сигналы и выполняет алгоритм установки. Аппараты и проводка дают программе связь с оборудованием.

  2. Блок питания

    Обеспечивает питание цепей управления. Его выбирают по напряжению и потреблению подключённых устройств.

  3. Клеммный ряд

    Здесь внешние кабели связывают щит с датчиками и механизмами. Обозначения должны соответствовать схеме.

  4. Панель Weintek на двери

    На фото — её обратная сторона. Через лицевой экран оператор видит состояния и подаёт предусмотренные команды.

Общий вид одного из щитов AERO: аппаратура на монтажной панели и устройства на открытой двери.

Рассмотреть исходное фото ↗

С чего начинается изготовление щита автоматики

Сначала определяют оборудование и режимы его работы. Для вентиляции это вентиляторы, нагреватели, насосы, клапаны и датчики. Нужны характеристики электроприёмников, способы управления и сигналы, которые должна видеть автоматика.

Также определяют, где будет стоять шкаф: в техническом помещении, производственной зоне или на улице. От этого зависят корпус, защита от внешних воздействий, температурные условия и ввод кабелей. Габариты важны вместе с местом для открывания двери и обслуживания.

Если схема уже есть, она становится основой сборки. Если есть только задача, сначала разрабатывают схему и состав оборудования. Разработка решения и изготовление по готовой документации требуют разного объёма работ, даже когда внешне шкафы похожи.

Пример: щит для приточной вентиляции с электрическим нагревом

Рассмотрим приточную установку с воздушным клапаном, регулируемым вентилятором и электрическим нагревателем. Оператор задаёт температуру и видит состояние системы. Пример показывает выбор функций; он не описывает шкаф на фотографиях.

Как задача определяет состав щита
Задача установкиЧто для неё предусматривают
Открывать воздушный клапанУправление приводом; при наличии обратной связи — контроль положения
Изменять скорость вентилятораСовместимый с двигателем способ регулирования, команды и сигналы состояния
Поддерживать температуру воздухаДатчик, алгоритм регулирования и силовую часть управления нагревателем
Блокировать опасный нагревКонтроль достаточного потока воздуха и защиту от перегрева
Задавать режим и видеть неисправностиОрганы управления и индикацию, связанные с автоматикой
Как система корректирует свою работу

Общий принцип управления с обратной связью

Заданный режим и условия работы

Например: команда изменяет нагрев воздуха → датчик измеряет полученную температуру → контроллер корректирует команду.

AERO · aeroing.ru

Контроллер сравнивает измеренную температуру с заданной и корректирует нагрев. При недостаточном потоке воздуха нагрев блокируется. Последовательность пуска, защиты и аварийные реакции определяют при разработке схемы и алгоритма установки.

Так задача определяет цепи и состав щита. Например, при водяном нагреве вместо силового управления ТЭНами нужны управление подачей теплоносителя и защита калорифера от замерзания.

Зачем нужна компоновка монтажной панели

Монтажная панель служит основанием для аппаратов. DIN-рейки позволяют закрепить совместимые устройства, а кабель-каналы задают пути проводки. Клеммы размещают так, чтобы к ним можно было подвести и подключить внешние кабели.

Компоновка учитывает размеры устройств, требуемые расстояния вокруг них, прокладку проводов и доступ к соединениям. Силовые цепи и чувствительные сигнальные линии размещают с учётом требований оборудования к электромагнитной совместимости. Это помогает избежать ситуации, когда всё поместилось, но подключение и обслуживание неудобны.

Свободное место тоже имеет назначение: ввод кабелей, доступ инструментом, теплоотвод или будущее расширение. Для расширения одного пустого участка мало — нужны подходящее питание, входы и выходы контроллера, место в клеммных рядах и возможность изменить программу.

02 / В процессе сборки

Компоновка — это ещё и доступ

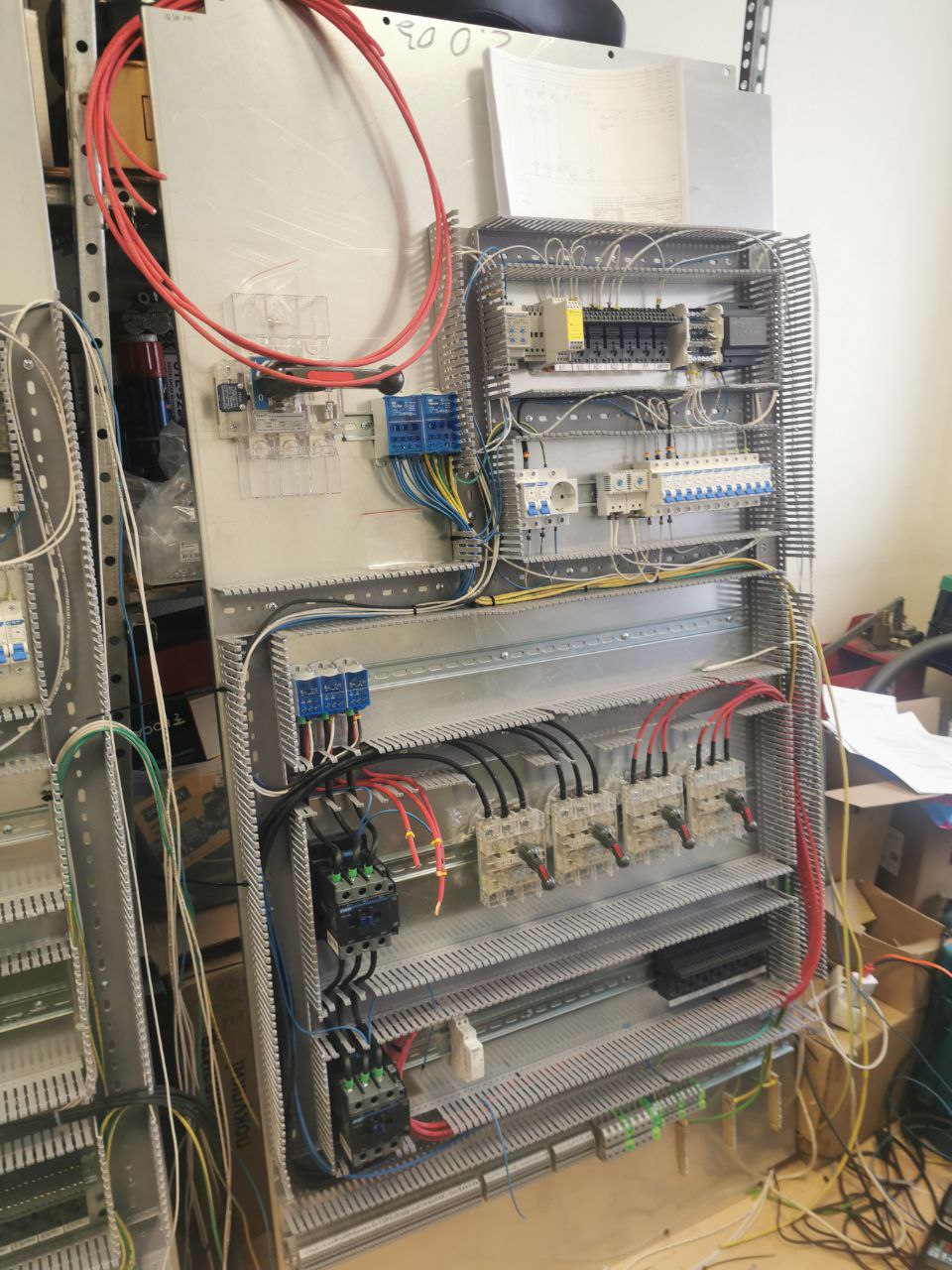

Монтажная панель щита во время сборки: аппараты, открытые кабель-каналы и ещё не завершённые соединения. AERO · aeroing.ru
  1. Кабель-каналы

    Задают трассы проводки между аппаратами. На этом этапе крышки сняты, соединения ещё выполняются.

  2. DIN-рейка и свободный участок

    Служат для размещения совместимых аппаратов. Возможность расширения зависит также от схемы и ресурсов контроллера.

  3. Зона внешних подключений

    К нижнему клеммному ряду нужно подвести кабели и сохранить доступ для подключения и обслуживания.

Монтажная панель в процессе сборки. Видны размещение аппаратов, кабельные трассы и свободные участки. Незакрытые каналы и свободные концы проводов относятся к этому этапу работы.

Рассмотреть исходное фото ↗

Как проходит сборка щита по электрической схеме

Когда схема и компоновка подготовлены, начинается изготовление. Основные операции связаны друг с другом; маркировку выполняют по ходу подготовки и монтажа:

  1. Подготавливают корпус и монтажную панель. Выполняют предусмотренные отверстия и вырезы под крепления, кабельные вводы и устройства на двери. После обработки удаляют стружку и заусенцы: они не должны повредить проводку или остаться внутри шкафа.
  2. Устанавливают рейки, каналы и аппараты. Детали закрепляют по компоновке, сохраняя доступ к зажимам и требуемые условия охлаждения. Устройства на двери учитывают вместе с местом для её открывания и проводкой к ним.
  3. Подготавливают проводники. По схеме выбирают предусмотренные провода, определяют длину и подготавливают концы под тип зажима. Обозначения проводников наносят до подключения или по ходу монтажа. Способ оконцевания зависит от проводника и требований установленного аппарата.
  4. Выполняют соединения. Аппараты связывают между собой и с клеммными рядами, прокладывают проводку по каналам. Защитные проводники и соединения корпуса выполняют по проекту. Проводке к двери оставляют возможность перемещаться без натяжения.
  5. Проверяют маркировку. Сверяют обозначения аппаратов, клемм и проводников с документацией, дополняют недостающие. По этим обозначениям монтажник и обслуживающий персонал находят нужную цепь.
  6. Сверяют собранное со схемой. Проверяют размещение и соединения, фиксируют изменения в документации. Затем переходят к предусмотренным электрическим и функциональным проверкам.

Красивый монтаж облегчает осмотр, а совпадение реальных соединений со схемой делает щит понятным при подключении и обслуживании. Эти задачи решаются вместе.

Как аппараты превращают схему в систему управления

Силовые цепи передают электрическую энергию нагрузкам, а цепи управления — команды и сигналы состояния. Например, команда контроллера на пуск вентилятора управляет устройством, которое включает двигатель или регулирует его скорость. Питание двигателя поступает по силовой цепи.

У каждого устройства своя роль. Аппараты защиты отключают цепи при предусмотренных ненормальных режимах. Контакторы и реле коммутируют нагрузки и сигналы. Блок питания обеспечивает питание нужных цепей, а контроллер получает данные и выполняет программу.

Состав определяется задачей. Для двигателя с регулированием скорости может понадобиться частотный преобразователь. Для управления электрическим нагревом — соответствующие коммутационные устройства и защита. Для связи с диспетчеризацией — подходящий интерфейс и согласованный обмен данными.

Поэтому одинаковое число вентиляторов не означает одинаковых щитов: различаются мощность, способ пуска, резервирование, датчики и режимы. На общем фото нашего щита можно рассмотреть устройства с разными функциями: контроллер обрабатывает сигналы, отдельный блок питает цепи управления, клеммы связывают шкаф с внешними устройствами, а панель Weintek на двери служит интерфейсом оператора. Панель и контроллер выполняют разные задачи — наличие экрана само по себе ещё не задаёт алгоритм работы.

Почему теплоотвод учитывают ещё при сборке

Работающие устройства выделяют тепло. Если его отвод затруднён, температура внутри корпуса растёт, а условия работы электроники ухудшаются. Поэтому при компоновке учитывают тепловыделение, допустимую температуру компонентов и условия помещения.

На фотографии ниже часть твердотельных реле установлена на ребристых алюминиевых радиаторах. Такие реле коммутируют нагрузку по управляющему сигналу и могут использоваться, например, для электрических нагревателей. Радиатор отводит тепло от реле в окружающий воздух; его выбирают по тепловым потерям устройства и условиям охлаждения.

Дальше тепло должно выйти из шкафа. Достаточно ли теплоотдачи корпуса или нужно дополнительное охлаждение, определяют по тепловыделению оборудования и температуре снаружи. Сам по себе радиатор внутри закрытого шкафа не решает всю задачу охлаждения.

03 / Деталь сборки

Почему реле нужно место для охлаждения

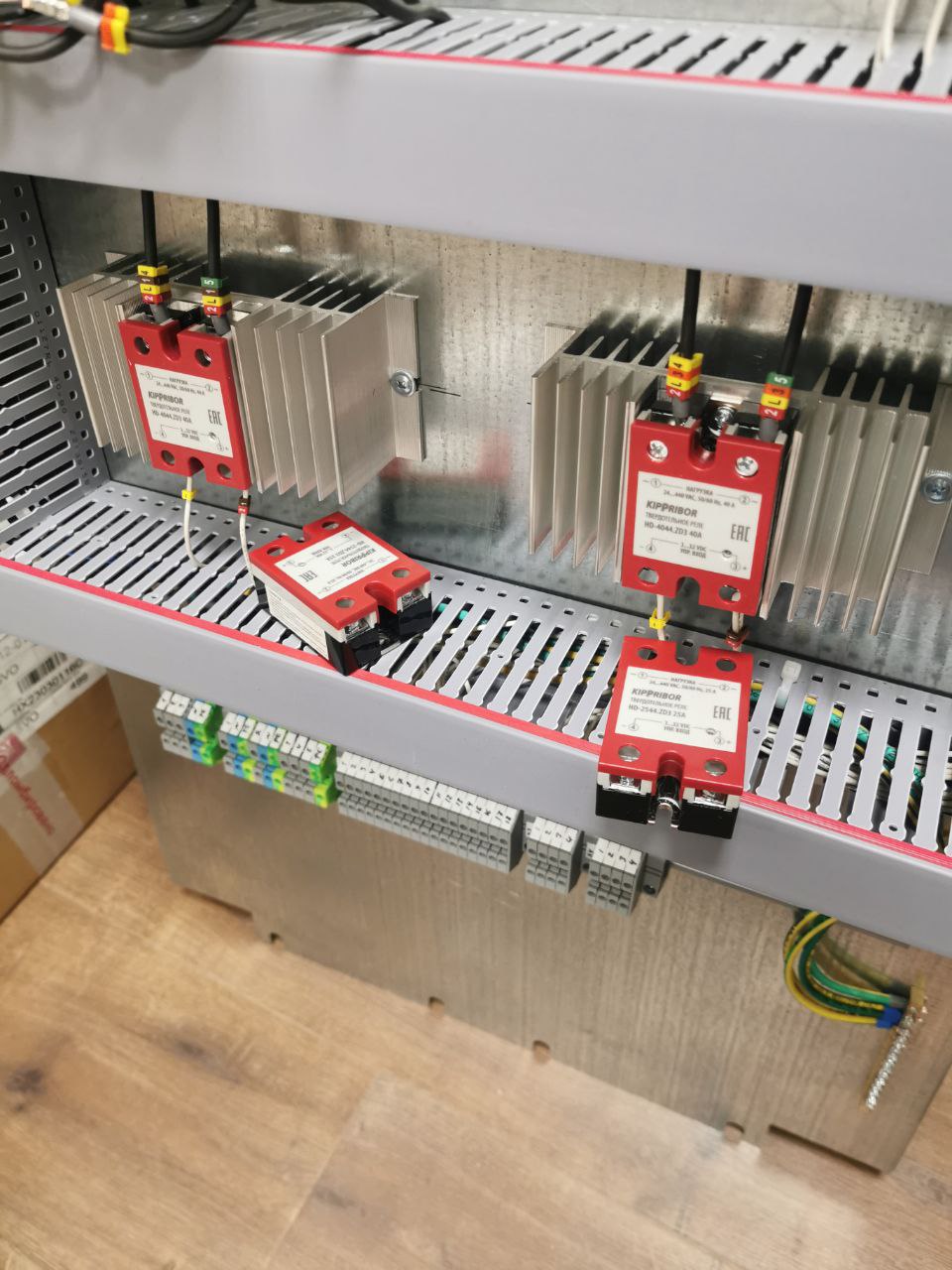

Деталь сборки: твердотельные реле, алюминиевые радиаторы, кабель-канал и клеммный ряд. AERO · aeroing.ru
  1. Твердотельное реле

    Коммутирует нагрузку по управляющему сигналу. При работе выделяет тепло, которое нужно отвести.

  2. Радиатор

    Увеличивает поверхность теплоотдачи. Его выбирают вместе с реле, нагрузкой и условиями внутри шкафа.

  3. Клеммы ниже узла

    Организуют подключения. Рядом нужны место для кабелей и доступ к зажимам.

Узел во время сборки: два устройства установлены на радиаторах, ещё два лежат на кабель-канале. Фотография показывает размещение деталей, а не завершённую схему подключения.

Рассмотреть исходное фото ↗

Для чего нужны клеммы и маркировка проводов

Внутренняя проводка соединяет аппараты по электрической схеме. Клеммные ряды организуют переход к внешним устройствам: двигателям, приводам, датчикам и другим системам объекта. Монтажнику нужны понятные точки подключения, а эксплуатации — возможность найти нужную цепь.

Например, на панели пропало показание температуры. По обозначению датчика на схеме инженер находит соответствующие клеммы и вход контроллера. Совпадающая маркировка помогает проследить цепь и отделить проблему датчика или кабеля от проблемы внутри щита.

Аккуратная укладка делает проводку доступнее для осмотра. Но главное — соответствие соединений и обозначений актуальной схеме. Если подключение изменили, изменение должно появиться и в документации.

Что добавляют программа и панель оператора

Программа связывает отдельные сигналы в рабочие действия: когда разрешён пуск, как поддерживать температуру, что делать при неисправности и какие состояния показывать оператору. Панель даёт доступ к нужным показаниям, настройкам и командам.

Надпись «Работа» на экране полезна, когда понятно, что он означает: выданную команду или подтверждённое состояние оборудования. Для аварии важны понятное название, реакция системы и способ возврата в работу. Эти детали определяются при разработке алгоритма и интерфейса.

Местное управление и диспетчеризацию связывают через правила приоритета команд. Более подробно их взаимодействие разобрано в статье об автоматике и диспетчеризации вентиляции.

Что проверяют до отправки и после подключения на объекте

Проверки перед отправкой отвечают на два вопроса: соответствует ли собранный щит документации и выполняет ли он предусмотренные функции.

Монтаж и электрические цепи. Сверяют комплектацию, соединения и маркировку, проверяют крепления и зажимы. Электрические проверки охватывают защитные соединения и изоляцию по программе для данного изделия. Например, исправность защитной цепи важна для защиты при повреждении изоляции, а проверка изоляции помогает выявить дефекты, которые не видны при осмотре. Методы проверки выбирают с учётом установленной электроники.

Управление и сигналы. Проверяют, как система реагирует на команды, показания датчиков и неисправности: что включается, что блокируется и что видит оператор.

Часть функций можно проверить с имитацией входных сигналов и необходимыми тестовыми нагрузками. Для примера с электрическим нагревом заранее задают ожидаемые реакции:

Пример функциональных проверок нагрева
Что воспроизводимКакую реакцию ожидаем
Есть запрос на нагрев, но достаточный поток воздуха не подтверждёнНагрев остаётся заблокированным
Поток подтверждён, температура ниже заданной, защиты не сработалиРегулятор формирует запрос на увеличение нагрева в пределах принятого алгоритма
Во время нагрева исчезло подтверждение достаточного потокаНагрев прекращается; система показывает предусмотренное состояние или сообщение
Сработала защита нагревателя от перегреваЗащита прекращает нагрев; при предусмотренной сигнализации оператор получает сообщение
Изменили допустимую уставку на панелиКонтроллер получает новое значение; отображение и реакция регулятора соответствуют ему

Это пример сценариев для заданной функции. При проверке сравнивают входные условия, выданные команды и фактическое действие проверяемых цепей. Индикация на экране сама по себе не подтверждает отключение силовой нагрузки. Конкретные задержки, сообщения и условия повторного пуска задаются алгоритмом и документацией оборудования.

На объекте щит получает связь с реальными датчиками и исполнительными механизмами. Здесь проверяют внешние подключения, направление действия приводов, соответствие показаний и поведение всей установки. Выданная команда на вентилятор и фактическая работа вентиляции — разные этапы проверки.

Результаты проверок относятся к конкретному изделию и его программе испытаний.

Что заказчик получает вместе со щитом

Для подключения и дальнейшего обслуживания важны документы и программные материалы. Состав поставки определяют под заказ. Следующие материалы помогают подключить щит и обслуживать его без восстановления схемы по проводам:

Результаты изготовления и их назначение
РезультатДля чего нужен
Собранный щит и сведения о комплектацииПонять, какое оборудование установлено и что можно использовать при обслуживании
Актуальная электрическая схема и обозначения подключенийПодключить внешние кабели и находить цепи при диагностике
Описание управления и рабочих режимовПонимать команды, настройки, индикацию и реакцию на аварии
Результаты предусмотренных проверокВидеть, что проверено перед передачей и что предстоит выполнить на объекте
Резервные копии программ, настройки, версии и согласованные средства доступаВосстановить работу после замены устройства; для изменения алгоритма отдельно нужны редактируемый проект и подходящие инструменты

Сборка шкафа, программирование, монтаж внешних кабелей и пусконаладка могут быть отдельными частями заказа. Понятный состав поставки помогает сразу определить, кто доводит систему от готового щита до работы оборудования на объекте.

От чего зависят стоимость и срок изготовления

На стоимость влияют состав и мощность подключаемого оборудования, корпус, аппараты, число сигналов, программа, панель, интерфейсы связи и объём проверок. По одному размеру шкафа сравнить предложения не получится: внутри могут быть разные решения и разный объём работ.

Срок связан с готовностью исходных данных, разработкой схемы, наличием компонентов, сборкой и проверками. Замена прибора по ходу изготовления может затронуть его размеры, соединения и программу. Сравнивая сроки, уточняют, включены ли разработка схемы, программирование и проверки или речь только о монтаже по готовому проекту.

Какие данные нужны для заказа щита в AERO

Для начала нужны перечень оборудования с техническими данными, параметры доступного электропитания, схема или описание режимов, место установки и требования к местному управлению и диспетчеризации. Если есть проект, его можно использовать как исходную основу; если схемы ещё нет — начать с оборудования и того, как оно должно работать.

По этим данным можно определить состав щита автоматики, подготовку документации, программирование и работы на объекте.

Передайте схему или описание системы через контакты AERO — обсудим изготовление щита под вашу задачу.
