Из чего состоит приточно-вытяжная установка: элементы, функции и выбор состава

В одном предложении на вентиляцию указаны вентилятор, фильтр и нагреватель. В другом — ещё рекуператор, охладитель, увлажнитель и резервный вентилятор. Какие секции нужны вашему офису, складу или производству, а какие относятся к другой задаче?

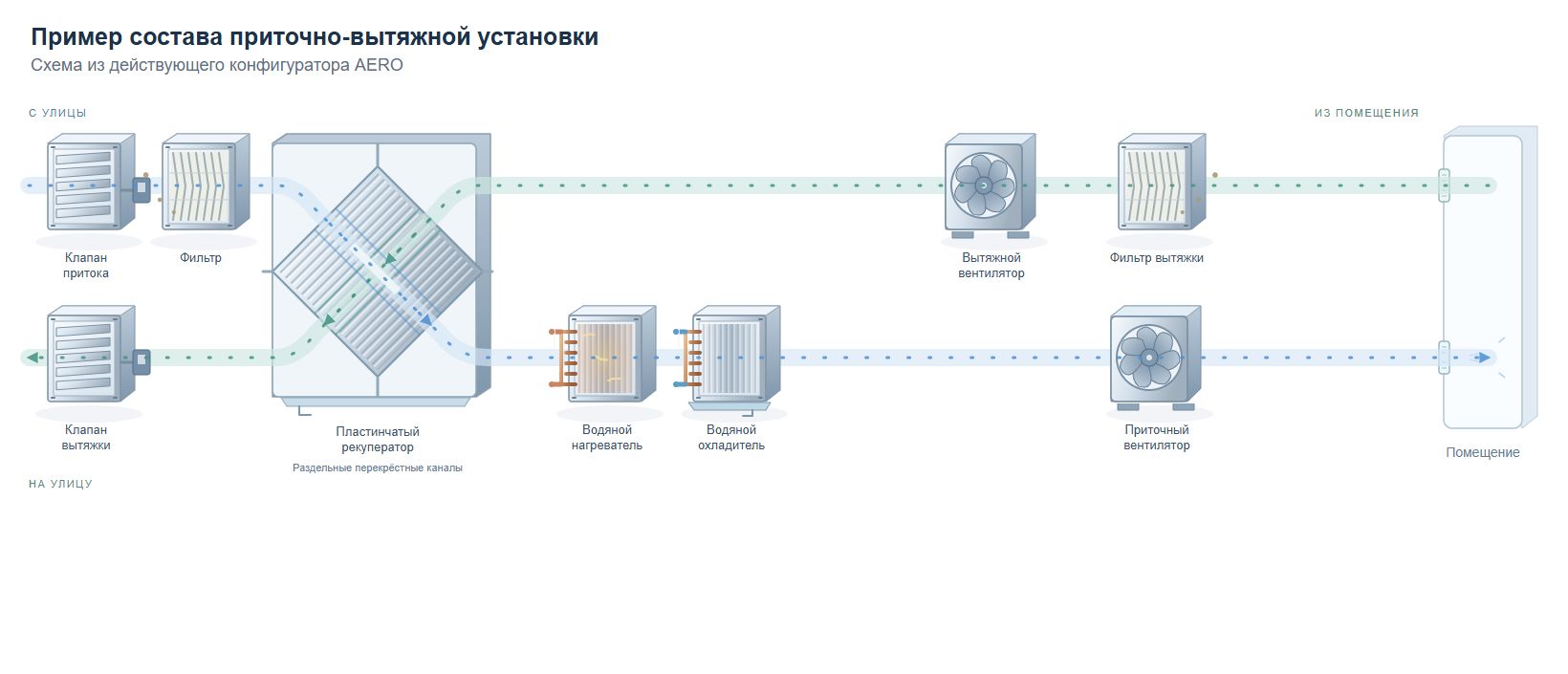

Приточно-вытяжная установка подаёт наружный воздух и удаляет воздух из помещений. В её состав могут входить вентиляторы, воздушные клапаны, фильтры, нагреватели, охладитель, рекуператор, секции увлажнения и осушения, шумоглушители. Их работу согласует автоматика. Конкретный набор зависит от требуемого воздухообмена, температуры, влажности, загрязнений, доступных ресурсов и режима объекта.

Ниже разберём назначение каждого элемента, различия исполнений и вопросы, которые стоит решить до заказа оборудования. Выбранный состав можно наглядно собрать в конфигураторе вентиляции AERO.

Приточная, вытяжная и приточно-вытяжная установка: в чём разница

Приточная установка подаёт воздух с улицы. Перед подачей его можно очистить, нагреть, охладить или увлажнить. Удаление воздуха из помещения при этом должно быть предусмотрено отдельно.

Вытяжная установка удаляет воздух. При её выборе нужно понимать, откуда поступит воздух взамен удаляемого. Само наличие вытяжного вентилятора не решает вопрос организованного притока.

Приточно-вытяжная установка объединяет оба направления обработки воздуха. Это позволяет рассматривать рекуперацию — использование энергии удаляемого воздуха для подготовки наружного. Приток и вытяжка могут обслуживать разные группы помещений; их расходы и распределение определяют по задаче.

В конфигураторе тип системы выбирается отдельно. После выбора меняется набор доступных элементов: например, рекуперация и рециркуляция относятся к приточно-вытяжному варианту.

Какие задачи решают элементы вентиляционной установки

Таблица показывает функции, а не обязательный комплект для любого объекта. Например, потребность в увлажнителе нужно обосновать требованиями к влажности, а выбор охладителя — условиями холодоснабжения.

Приточный и вытяжной вентиляторы: почему важен не только расход

Вентилятор создаёт перепад давления, благодаря которому воздух движется через установку и сеть. Приточный обслуживает подачу, вытяжной — удаление. В конфигураторе они выбираются раздельно; для вытяжки можно указать несколько вентиляторов.

При подборе нужны расход воздуха и давление для его перемещения через подключённую систему. На сопротивление влияют воздуховоды, повороты, фильтры, теплообменники и другие элементы. Одинаковая надпись «м³/ч» у двух вентиляторов ещё не означает одинаковую работу в вашей сети.

Для обсуждения подготовьте требуемые расходы, схему подключения, режим работы и ограничения по шуму. Количество вентиляторов на картинке не определяет распределение расхода между помещениями.

Зачем нужен резервный вентилятор

Резерв рассматривают, когда остановка вентиляции создаёт существенную проблему для эксплуатации или процесса. В конфигураторе можно отдельно отметить резерв приточного и вытяжного вентиляторов.

Нужно решить, что считается отказом, как отключается неисправный вентилятор и включается резервный, как предотвращается нежелательный переток воздуха. Второй вентилятор сам по себе не гарантирует непрерывную работу: важны схема, управление и общие зависимости, включая электропитание.

Воздушные клапаны: защита от продувания, обратной тяги и замерзания

Воздушные клапаны нужны, чтобы управлять потоком и отсекать нежелательное движение воздуха. Остановленный вентилятор не является герметичной пробкой: ветер и разность давлений могут продолжать перемещать воздух через установку.

Зачем перекрывать воздух при остановке

Закрытый отсечной клапан ограничивает неконтролируемый приток с улицы, продувание каналов и потерю тепла. Это помогает убрать причину холодного сквозняка через неработающую вентиляцию. Результат зависит от плотности закрытия, привода и перепада давления; клапан не устраняет сквозняки, вызванные неправильным распределением воздуха при работающей системе.

Если воздух стремится идти в обратную сторону, используют обратный клапан или соответствующее управляемое перекрытие. Например, это может потребоваться на неработающей ветви при включении другого вентилятора. Обратный клапан пропускает поток в предусмотренном направлении и препятствует обратному; обычная регулирующая заслонка не выполняет эту функцию автоматически.

Как клапан участвует в защите калорифера

Зимой холодный воздух, проходящий через остановленную установку, может охлаждать водяной калорифер и создавать риск замерзания. Отсечной клапан ограничивает поступление этого воздуха. Для нужного положения при потере питания применяют подходящий привод, например с возвратной пружиной.

Закрытие клапана — часть защиты. Дополнительно нужны предусмотренные схемой контроль температуры, управление теплоносителем и насосом, согласованная остановка оборудования. Одного клапана недостаточно, чтобы гарантировать сохранность водяного теплообменника.

Какие ещё задачи выполняют клапаны

Регулирующие клапаны меняют расходы и долю подмеса в камере смешения; отдельные клапаны переключают путь через рекуператор и байпас. Перед подбором нужно назвать функцию: отсечь, предотвратить обратный поток, отрегулировать или переключить.

В конфигураторе наличие клапанов притока и вытяжки задаётся отдельно. Конкретное исполнение, плотность закрытия и положение при аварии уточняют с инженером. Противопожарные и дымовые клапаны имеют собственное назначение и не подменяются обычными воздушными.

Фильтры притока и вытяжки: какую очистку они обеспечивают

Приточный фильтр задерживает частицы в поступающем воздухе. Вытяжной фильтр может защищать элементы установки от загрязнения удаляемым воздухом. Конкретная очистка зависит от типа фильтра и его характеристик.

При выборе важно понять, какие загрязнения нужно задерживать, какие требования предъявляются к воздуху и как будет обслуживаться фильтр. Наличие обычного пылевого фильтра не означает очистку от любых запахов и газов.

Фильтр создаёт сопротивление; по мере загрязнения оно может увеличиваться. Проверяют допустимое состояние фильтра и возможность его замены, а контроль перепада давления связывают с предусмотренным режимом работы.

В конфигураторе вы отмечаете наличие фильтров притока и вытяжки. Класс, размеры, ступени очистки и условия обслуживания уточняются при подборе.

Нагрев воздуха: водяной, электрический, паровой и газовый

Воздухонагреватель, или калорифер, поднимает температуру приточного воздуха. Для выбора важны расход, начальная и требуемая температура, доступное тепло или электрическая мощность.

Водяной нагреватель

В водяном калорифере теплоноситель проходит по трубкам теплообменника и передаёт тепло воздуху. Для такой секции нужен источник теплоснабжения с подходящими параметрами и узел регулирования.

На объекте уточняют температурный режим теплоносителя, доступный расход, подключение и защиту от замерзания. Отметка «водяной нагрев» в составе не заменяет согласования этих условий.

Электрический нагреватель

Электрический калорифер нагревает воздух электрическими элементами. Он требует подходящего электропитания; доступная мощность объекта может ограничить его применение.

В составе управления учитывают регулирование и защиты, включая перегрев и работу при недостаточном воздушном потоке. Тип нагревателя выбирают вместе с условиями эксплуатации, а не только по простоте подключения.

Паровой нагреватель

В паровом калорифере пар поступает внутрь теплообменника, конденсируется и передаёт тепло проходящему воздуху. Пар и воздух разделены стенками трубок. Такой вариант рассматривают, в частности, на объектах с существующим пароснабжением.

Для выбора нужны параметры пара, требуемая мощность, регулирование и организованный отвод конденсата. Накопление конденсата нарушает работу теплообменника, поэтому паровая секция включает задачу обвязки и обслуживания.

Паровой калорифер нагревает воздух, а паровой увлажнитель вводит в него влагу. Это разные элементы, даже если оба используют пар.

Газовый нагреватель

Газовый нагрев используют, когда источником тепла служит сжигание газа. В установке с непрямым нагревом горелка нагревает теплообменник, а приточный воздух получает тепло через его стенки. Продукты сгорания отводятся отдельно.

Такое решение рассматривают при подходящих условиях газоснабжения и размещения. Нужно проработать горелочное устройство, отвод продуктов сгорания, подачу воздуха для горения, регулирование, защиты и обслуживание.

Существуют и установки прямого газового нагрева, в которых продукты сгорания попадают в обрабатываемый поток. Это отдельный тип оборудования с другими условиями применения; переносить его на обычную приточную установку без проверки нельзя.

Для чего нужен дополнительный нагрев

Вторая ступень может доводить воздух до требуемой температуры после других секций. Например, догрев может потребоваться после рекуперации или после охлаждения с осушением: влагу уже удалили, но воздух нужно подогреть до температуры подачи.

Дополнительный нагрев не означает, что к каждой установке обязательно нужен второй калорифер. Его назначение, расположение и мощность определяют по процессу обработки воздуха. В конфигураторе дополнительная ступень выбирается отдельно: водяная или электрическая.

Охлаждение приточного воздуха: водяное и фреоновое

Охладитель снижает температуру воздуха, проходящего через установку. Он помогает подготовить приток летом, но возможность поддерживать температуру во всём помещении зависит также от теплопоступлений и количества подаваемого воздуха.

Водяной охладитель

В теплообменник поступает охлаждённая вода или предусмотренный для оборудования раствор от системы холодоснабжения, например чиллера. До выбора проверяют наличие этого источника, его параметры и возможность подключения.

Фреоновый охладитель

В секции непосредственного охлаждения, которую часто называют фреоновой, используется хладагент. Её согласуют с компрессорным оборудованием, например подходящим наружным блоком, и системой управления.

Это разные способы холодоснабжения. Включённая на схеме секция охлаждения ещё не означает, что источник холода уже входит в поставку.

Если поверхность теплообменника холоднее точки росы проходящего воздуха, на ней образуется конденсат. Его нужно собрать и отвести. Такое охлаждение может одновременно осушать воздух, однако точное поддержание влажности требует отдельной проработки.

Рекуператор: зачем он нужен и чем отличаются варианты

Рекуператор передаёт энергию между удаляемым и наружным воздухом. Зимой это позволяет использовать тепло вытяжного потока для подогрева притока. При подходящих летних условиях возможна обратная задача — уменьшить нагрев поступающего воздуха за счёт более холодного удаляемого.

Рекуперация может снизить нагрузку на нагрев и охлаждение. Необходимость догрева и реальный результат зависят от температур, расходов, характеристик аппарата и режима. Универсальный процент экономии для любой установки по наличию рекуператора определить нельзя.

Пластинчатый рекуператор

Воздушные потоки проходят по раздельным каналам, обмениваясь теплом через разделяющие поверхности. При выборе учитывают сопротивление, возможное образование конденсата и режимы защиты от обмерзания.

Раздельные каналы описывают принцип работы. Требования к герметичности и возможным утечкам проверяют по конкретному исполнению.

Роторный рекуператор

Вращающийся ротор последовательно проходит через вытяжной и приточный потоки и переносит тепло. Возможность переноса влаги зависит от исполнения ротора.

Для объекта проверяют допустимость переноса загрязнений и воздуха между потоками, условия уплотнения и работу установки. Выбор между пластинчатым и роторным вариантами связан с требованиями к воздуху, климатом и компоновкой.

Зачем байпас нужен летом и при размораживании рекуператора

Байпас — обходной путь воздуха мимо теплообменника. Вместе с клапанами и автоматикой он позволяет управлять теплообменом, использовать прохладный наружный воздух и участвовать в защите пластинчатого рекуператора от обмерзания.

Летом обход полезен, например, ночью: в помещении ещё тепло, а снаружи уже прохладно. Приток направляют мимо теплообменника, чтобы не нагревать его вытяжным воздухом. Байпас не создаёт холод самостоятельно — нужны подходящие наружные условия.

Зимой в пластинчатом рекуператоре может образовываться конденсат и лёд, увеличивающий сопротивление проходу воздуха. В одной из схем размораживания холодный приточный поток направляют в обход пластин, а тёплая вытяжка продолжает проходить через теплообменник и прогревать его. После восстановления условий установка возвращается к рекуперации.

Во время обхода приток получает меньше тепла от вытяжки. Это учитывают при выборе нагрева и режима подачи воздуха. Начало и окончание размораживания определяют по предусмотренным датчикам и алгоритму; байпас не является единственным способом защиты всех рекуператоров.

В конфигураторе байпас доступен для пластинчатого варианта. Анимация объясняет схему; конкретный зимний алгоритм и его параметры разрабатываются под оборудование.

Рециркуляция: зачем возвращать часть воздуха в помещение

Рециркуляция позволяет повторно использовать уже нагретый, охлаждённый или иначе подготовленный воздух. Часть воздуха из помещения возвращается к притоку, смешивается с наружным и при необходимости проходит дополнительную обработку.

Какую пользу даёт подмес

Зимой возвращаемый воздух обычно теплее наружного. Если условия допускают его использование, смесь требует меньше нагрева, чем такой же общий расход полностью наружного воздуха.

Летом уже охлаждённый и осушенный воздух также может уменьшать нагрузку на обработку притока. Это проверяют по температуре и влажности обоих потоков: возврат воздуха выгоден не при любых условиях.

Отдельная задача — прогрев помещения перед началом работы или поддержание температуры в нерабочее время. Если режим и требования объекта допускают рециркуляцию, установка может повторно пропускать внутренний воздух через нагреватель, ограничивая затраты на обработку наружного. Необходимый свежий приток в рабочем режиме предусматривается отдельно.

Чем рециркуляция отличается от рекуперации

При рекуперации между потоками передаётся энергия. При рециркуляции обратно направляется сам воздух — вместе с содержащимися в нём загрязнениями. Возврат воздуха не превращает его в свежий и не удаляет углекислый газ только за счёт движения через установку.

Поэтому сначала определяют допустимость возврата, качество воздуха и требуемую долю наружного притока. Для загрязнённых производственных потоков решение особенно зависит от вещества и процесса. Уменьшать свежий приток только ради экономии нельзя.

В конфигураторе рециркуляция находится в группе «Подмес воздуха». При обсуждении полезно указать её цель: снизить нагрузку на нагрев, использовать подготовленный воздух летом или организовать отдельный режим прогрева.

Увлажнение воздуха: паровое, оросительное и сотовое

Увлажнитель добавляет влагу в воздух. Он нужен, если для помещений или процесса требуется поддерживать влажность и без добавления влаги это условие не выполняется. Сам нагреватель воду в воздух не добавляет.

Паровой увлажнитель

Пар вводится в воздушный поток через распределительное устройство. Для выбора уточняют производительность, источник пара или способ его получения, требования к воде и условия размещения парораспределителя.

Оросительный увлажнитель

Вода распыляется в потоке и испаряется. В предусмотренной конструкции каплеуловитель задерживает уносимые капли. Нужно учитывать время и условия испарения, качество воды, отвод воды и обслуживание.

Сотовый увлажнитель

Воздух проходит через смоченную испарительную кассету и забирает влагу. При испарительном увлажнении воздух охлаждается, поэтому этот процесс рассматривают вместе с нагревом и требуемой конечной температурой.

Для водяных систем увлажнения важно предусмотреть водоподготовку, слив, очистку и доступ для обслуживания. Нужный вариант определяется требованиями объекта и возможностями эксплуатации. В конфигураторе доступны все три исполнения.

Осушитель воздуха: когда нужно удалять влагу

Осушение уменьшает количество водяного пара в воздухе. Его рассматривают, когда избыток влаги мешает хранению продукции, технологическому процессу или поддержанию условий в помещении. Конденсат на холодных поверхностях — один из поводов проверить влажность, температуру и причины её повышения.

Простой нагрев снижает относительную влажность, но сам по себе не удаляет воду из воздуха. Если задача — именно убрать влагу, нужен процесс с её отводом.

Конденсационное осушение

Воздух охлаждают ниже точки росы: часть водяного пара превращается в воду на холодной поверхности. Конденсат собирается и отводится. После этого воздух при необходимости догревают до температуры подачи.

Такой процесс можно организовать секцией охлаждения с последующим нагревом либо отдельным конденсационным осушителем. Один охладитель, регулируемый только по температуре, ещё не обеспечивает заданную влажность: нужна согласованная работа по обоим параметрам.

Адсорбционное осушение

Влага задерживается специальным сорбционным материалом. В распространённой роторной схеме одна часть ротора осушает рабочий воздух, а другая проходит регенерацию: нагретый отдельный поток забирает влагу и отводит её.

Адсорбционное решение рассматривают, в частности, при низких температурах или необходимости получить очень сухой воздух. Выбор зависит от требуемой влажности, температуры, влагопоступлений, энергии и условий удаления влаги.

Для подбора осушителя задают, сколько влаги нужно удалять, начальные и требуемые параметры воздуха и режим помещения. Осушитель также может быть самостоятельным устройством, связанным с вентиляцией.

Шумоглушители: как уменьшить шум вентиляции

Шумоглушитель снижает звук, распространяющийся по воздушному каналу. Его можно предусмотреть на притоке и вытяжке; в конфигураторе эти элементы выбираются независимо.

Подбор зависит от шума оборудования, частотного состава звука, расхода и допустимого сопротивления. Один шумоглушитель не устраняет все возможные источники: звук может проходить через корпус, возникать на решётках или передаваться вибрацией конструкциям.

В задаче полезно указать, где особенно важна тишина: в переговорной, рабочей зоне, соседнем помещении или снаружи здания. Дальше проверяется весь путь распространения шума.

Автоматика: как связать выбранные секции в работающую систему

Автоматика согласует вентиляторы, клапаны и секции обработки воздуха, поддерживает заданные режимы и выполняет предусмотренные защиты. Набор оборудования влияет на состав датчиков, исполнительных устройств и алгоритмов.

Например, водяной нагрев требует своей логики регулирования и защиты от замерзания; электрический — контроля перегрева и условий работы. Для фильтров можно предусмотреть сигнал загрязнения, для вентиляторов — подтверждение работы и обработку аварий.

В конфигураторе можно выбрать поддержание температуры, работу по расписанию и управление с отдельной панели. Через панель оператор видит состояние установки и меняет доступные настройки.

При обсуждении уточните, какая температура должна поддерживаться — приточного воздуха или помещения, какой нужен график и что оператор должен видеть. Сама отметка о панели ещё не означает готовую диспетчеризацию со всеми архивами и удалёнными функциями.

Подробнее взаимодействие устройств разобрано в статье «Автоматика и диспетчеризация вентиляции», а вопросы подключения — в материале о монтаже автоматики.

Как выбирать состав для офиса, склада и производства

Для офиса начинают с людей, графика присутствия и требований к воздуху. Затем определяют необходимость нагрева, охлаждения, рекуперации и ограничения по шуму. Наличие кондиционеров стоит указать инженеру: их работу нужно согласовать с подготовкой притока.

Для склада важны условия хранения, температурный режим, сотрудники и работа ворот. Потребность в увлажнении или охлаждении определяется требованиями к товарам и помещениям; название «склад» само по себе не задаёт комплект секций.

Для производства сначала описывают технологический процесс, тепловыделения и загрязнения. Местные отсосы, аспирация и специальная очистка могут требовать отдельных решений. Общая схема вентиляционной установки не подтверждает пригодность для любой пыли, пара или химического выделения.

Эти ситуации помогают сформулировать требования. Готовые примеры конфигуратора служат началом выбора и не заменяют проверку конкретного объекта.

Где заканчивается состав установки и начинается проект системы

Вентиляционная установка — часть системы. Кроме неё нужны воздухозабор и выброс, воздуховоды, воздухораспределители, размещение оборудования, электропитание и подключения к инженерным сетям. Нужно предусмотреть доступ к фильтрам, теплообменникам и другим обслуживаемым элементам.

При подборе расход измеряют в м³/ч, давление — в Па, тепловую и электрическую мощность — в кВт. Эти величины отвечают на разные вопросы. Конфигуратор AERO помогает согласовать набор секций и пожелания; расчёт параметров и подбор моделей выполняются при проектировании вентиляции по исходным данным объекта.

Для предметного обсуждения приложите планы или проект, назначение помещений, известные расходы и температуры, сведения о тепло- и холодоснабжении, доступной электрической мощности. Неизвестные параметры лучше оставить вопросами для инженера.

Как применить этот разбор в конфигураторе AERO

Откройте конфигуратор вентиляции и выберите тип системы. Добавьте секции под задачу объекта; на схеме будет виден выбранный состав. Если проект уже есть и систему нужно реализовать, перейдите к монтажу вентиляции или опишите требуемую помощь.

Сохраните вариант по ссылке или в PDF со схемой и пожеланиями. Кнопка «Обсудить с AERO» подготавливает письмо: проверьте его, дополните сведениями об объекте и отправьте.

Результат — понятная исходная схема для разговора: какие функции вам нужны, какие решения рассматриваются и что осталось проверить. По ней можно обсуждать состав оборудования и автоматики, не начиная каждый раз с перечисления секций по памяти.
