Панель оператора Weintek: управление вентиляцией, аварии и графики

Чтобы изменить температуру или понять, почему остановилась вентиляция, необязательно идти в удалённую венткамеру. Панель оператора Weintek можно установить в помещении персонала и вывести на неё состояния, настройки и аварии нескольких систем — в том числе из разных щитов.

Такую панель называют HMI — интерфейсом между человеком и оборудованием. С неё можно выбрать режим, задать температуру, найти причину запрета пуска и посмотреть историю параметров. Нужные функции и связь с оборудованием настраивают под объект. Разберём, как это помогает эксплуатации и что с панелями Weintek делает AERO.

Где разместить панель, если щит находится далеко

Панель оператора необязательно устанавливать на двери щита. Её можно вынести туда, где удобно сотрудникам, которые пользуются системой: в помещение персонала, на пост дежурного или в диспетчерскую.

Например, вентиляционная установка и её щит находятся в венткамере на другом этаже, а обслуживаемые помещения — рядом с рабочими местами персонала. Панель размещают в доступном помещении: сотрудники видят состояние вентиляции и меняют рабочие настройки без похода к щиту. Силовая аппаратура и контроллер остаются возле оборудования.

К месту установки панели предусматривают питание и линию обмена с контроллером, например по локальной сети Ethernet. Врезную панель размещают в подходящем корпусе или пульте. Способ прокладки связи выбирают с учётом расстояния и условий объекта; место — с учётом доступа, освещения, температуры и защиты устройства. Интернет для обмена внутри локальной сети не требуется.

Можно ли объединить несколько щитов на одной панели

Да, одна панель может служить общим местом управления несколькими щитами. В её программе настраивают обмен с контроллерами этих щитов. На главном экране собирают обзор систем, а для каждой установки делают отдельный экран с её параметрами и командами.

Например, персонал может видеть приточную вентиляцию, вытяжку и насосную группу на одной панели, хотя ими управляют разные шкафы. Не нужно обходить несколько мест управления, чтобы проверить состояние оборудования.

Для такого решения проверяют совместимость контроллеров и панели, протоколы связи и скорость обновления данных. Количество подключаемых устройств определяется выбранной моделью и составом обмена. Объединяется доступ к управлению: каждый щит сохраняет свою аппаратуру и предусмотренные алгоритмы. В интерфейсе должно быть однозначно видно, к какой системе относится команда или авария.

Чем панель оператора отличается от контроллера

В щите с отдельным программируемым логическим контроллером (ПЛК) именно он получает сигналы датчиков, выполняет алгоритм и управляет оборудованием. Панель показывает полученные данные и передаёт команды человека: запустить систему, выбрать режим, изменить уставку температуры.

Например, оператор задаёт температуру приточного воздуха. Панель передаёт новое значение контроллеру. Контроллер сравнивает его с измерением датчика и регулирует нагрев с учётом условий работы и защит. Сам экран не коммутирует питание нагревателя.

Для автономной работы установки основной алгоритм предусматривают в контроллере. Тогда потеря доступа к панели не должна останавливать процесс сама по себе; нужное поведение при потере связи и восстановлении питания закладывают в программу и проверяют при наладке.

Связь датчиков, контроллера и исполнительных устройств показана в статье об автоматике вентиляции со схемой из рабочей документации AERO.

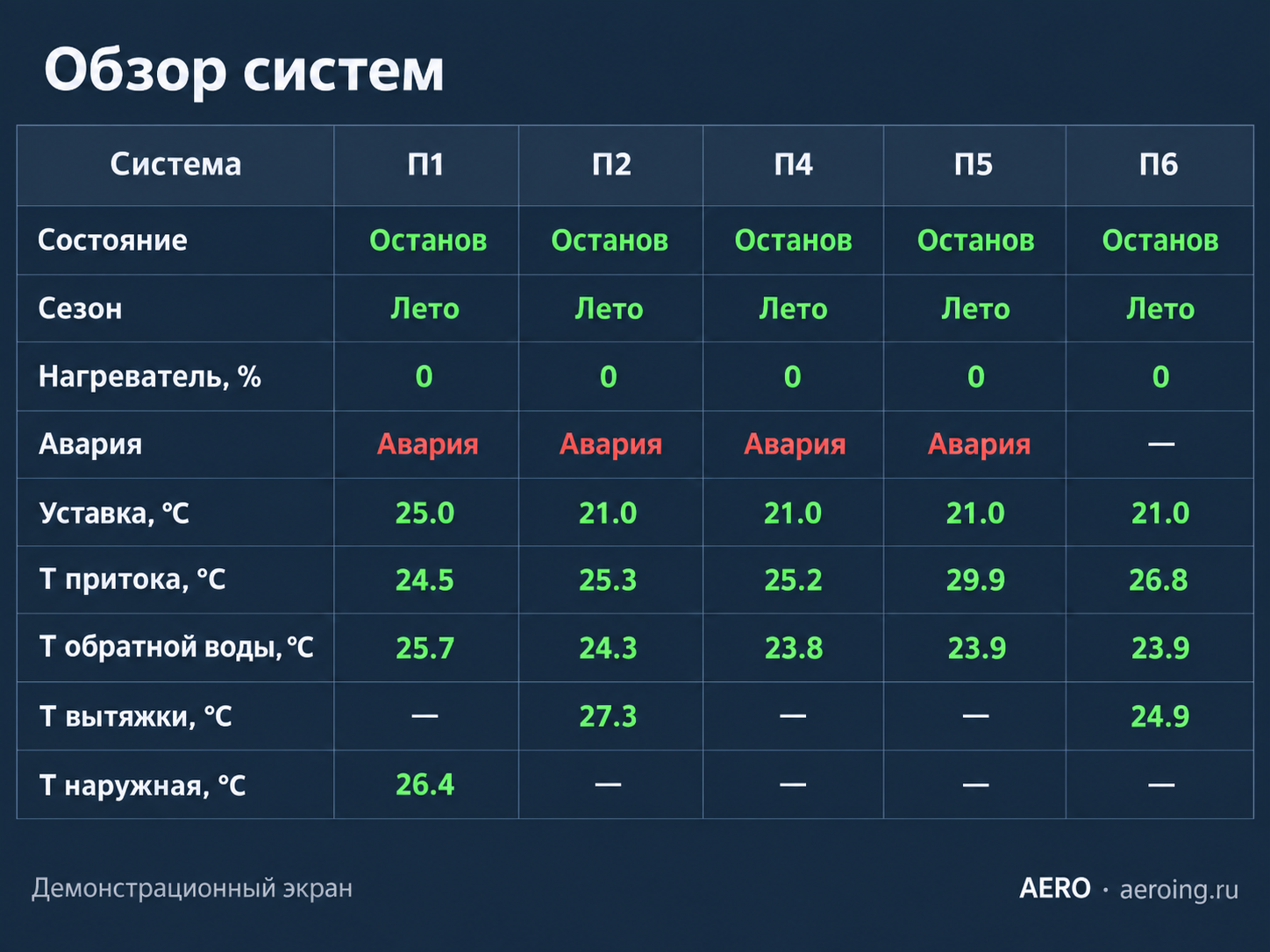

Что выводить на главный экран вентиляции

Когда установок несколько, нужен общий обзор: какая работает, какая остановлена и где требуется внимание. Если для этого приходится открывать каждую мнемосхему, оператор тратит время на поиск.

На обзорном экране удобно собрать обозначения систем, текущие состояния, выбранные режимы, уставки и основные измерения. Сообщение об аварии должно вести к конкретной системе и её причине. Цвет помогает заметить изменение, а текст объясняет его: одного красного или зелёного индикатора недостаточно.

Интерфейс AERO · пример экрана

Несколько систем — один обзор

Нужно различать «остановлено», «нет связи» и «данные не обновляются». Потеря обмена не означает, что вентилятор остановился. Последнее полученное значение температуры тоже нельзя оставлять на экране как актуальное без признака недостоверности.

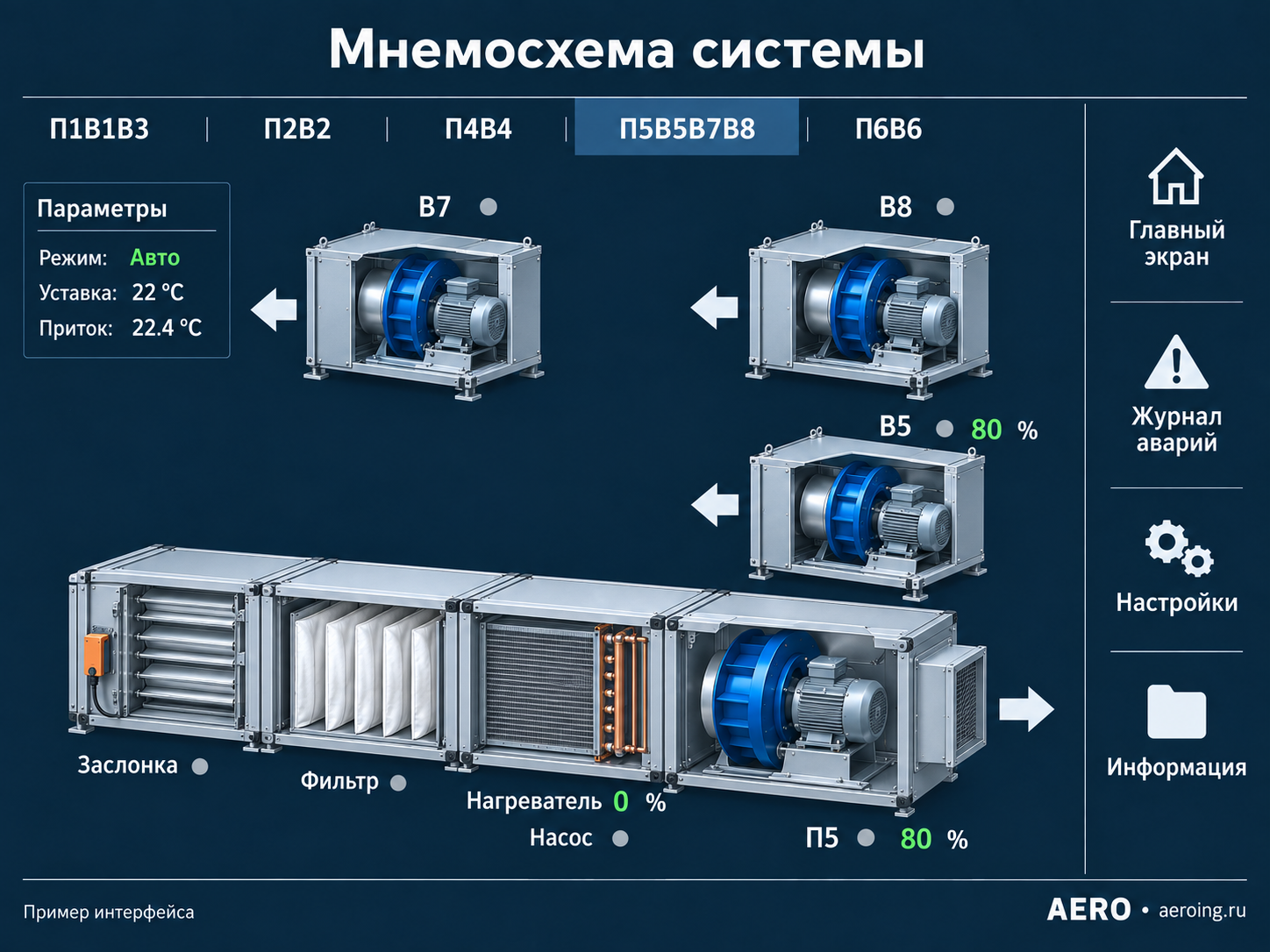

Зачем нужна мнемосхема и что означает кнопка «Пуск»

Мнемосхема — наглядное изображение конкретной установки: клапанов, фильтров, вентиляторов, нагревателя и других предусмотренных узлов. Она помогает связать показания с местом в системе. Температуру после нагревателя и температуру наружного воздуха человек видит рядом с соответствующими участками.

Интерфейс AERO · пример экрана

От общего обзора — к узлам установки

После нажатия «Пуск» полезно показать, принята ли команда и какой этап выполняется. Между командой и работой вентилятора могут быть открытие клапана, подготовка нагревателя или ожидание другого разрешения — последовательность определяется конкретной установкой.

Команда на включение и подтверждение работы — разные сигналы. Если значок вентилятора меняет цвет только вслед за командой, он ещё не подтверждает вращение или наличие потока воздуха. Источник состояния выбирают по задаче: например, сигнал привода или контроль перепада давления. В интерфейсе должно быть понятно, что именно подтверждено.

Если пуск запрещён, рядом нужна причина: активная авария, местный режим управления или отсутствие необходимого разрешения. Тогда оператор понимает, что проверить, вместо повторных нажатий одной кнопки.

Какие настройки можно менять с панели

Для ежедневной работы обычно нужны пуск и останов, выбор режима, температурные уставки и регулирование производительности. Сезонное переключение может быть ручным либо автоматическим по заданному условию. На экране показывают действующий режим и принцип его выбора.

Каждое поле должно объяснять смысл числа. «Температура приточного воздуха, °C» понятнее безымянной «Уставки». Для скорости важно указать, что задаётся: частота в герцах, процент задания или другая величина. Процент скорости нельзя автоматически считать процентом расхода воздуха.

Допустимый диапазон ввода защищает от случайной ошибки. Параметры для ежедневной работы отделяют от сервисных настроек; доступ к последним дают соответствующей роли. Проверки важных ограничений предусматривают и в управляющей логике, чтобы они не зависели только от конкретного экрана.

Температуры и ограничения выбирают по назначению установки. Оператор должен видеть принятую уставку и понимать, какой параметр теперь регулируется.

Как журнал аварий помогает найти причину остановки

Текущая авария отвечает на вопрос «что мешает работе сейчас». Журнал событий помогает восстановить последовательность: какое сообщение появилось первым, что произошло затем и когда условие исчезло.

Запись должна содержать время, обозначение системы и понятное описание. «Нет связи с приводом приточного вентилятора П2» полезнее безымянного «Ошибка 17». Время на связанных устройствах нужно согласовать, иначе сопоставлять события будет трудно.

Например, сначала зарегистрирована потеря связи с приводом, затем — останов системы. Инженер начинает проверку с обмена и питания устройства и сопоставляет журнал с диагностикой привода.

При разработке задают, какие события только информируют, какие запрещают работу и какие требуют действий обслуживающего специалиста. Кнопка сброса становится доступной в предусмотренных алгоритмом условиях.

Что показывают графики температуры и других параметров

Число на экране показывает текущее состояние. График показывает изменение во времени: как установка вышла на режим, когда началось отклонение, повторяется ли оно по расписанию.

Для разбора температурного режима полезно сопоставить уставку и измеренную температуру притока, наружную температуру и управляющее воздействие на нагрев. Для задачи по воздухообмену могут понадобиться давление, задание приводу и его обратная связь. Записывают только те параметры, которые система действительно получает.

Повторяющиеся колебания температуры помогают заметить проблему и выбрать направление проверки: настройку регулирования, датчик или работу нагревательного узла.

В Weintek графики строятся по настроенной регистрации данных. Заранее определяют состав параметров, интервал записи, место хранения и нужную глубину истории. Слишком редкая запись может пропустить короткое отклонение; частая запись увеличивает объём архива. Возможности хранения зависят от модели и принятого решения.

Журнал событий и архив параметров дополняют друг друга. Первый показывает сообщения и смену состояний, второй — значения во времени. Наличие журнала аварий ещё не означает, что история температур тоже записывается.

Можно ли управлять Weintek удалённо

Вынесенная панель и доступ через интернет решают разные задачи. Панель в помещении персонала даёт удобное управление внутри объекта. Удалённый доступ позволяет инженеру вне объекта посмотреть состояние системы, разобрать сообщения и изменить доступные ему настройки.

Один из вариантов производителя — EasyAccess 2.0. Для выбранной панели проверяют поддержку сервиса, активацию и условия подключения, затем настраивают доступ.

Просмотр и управление стоит разграничить. Одному сотруднику достаточно видеть состояние, другому нужны сервисные действия. Также определяют, кто имеет доступ, как он прекращается после завершения обслуживания и какие изменения регистрируются.

Дистанционный экран показывает доступные системе данные. Часть причин остановки можно установить только при осмотре на месте — например, механическое повреждение узла. Интерфейс помогает определить направление проверки, а удалённые команды выполняются в пределах предусмотренного алгоритма.

Можно ли добавить панель в существующий щит

Часто модернизацию можно выполнить с сохранением части оборудования. Для оценки нужны модель контроллера, доступные интерфейсы, программа или описание обмена, схема щита и перечень требуемых функций. Совместимость проверяют по конкретным устройствам и протоколу.

Если нужные сигналы уже доступны, задача может свестись к разработке интерфейса и настройке обмена. Если контроллер не передаёт причину останова или нет датчика нужного параметра, потребуется доработка системы. Отрисовка нового экрана не создаёт отсутствующее измерение.

При замене старой панели важны исходный проект, версия программного обеспечения, размеры установки и способ связи. Фото рабочего экрана помогает восстановить внешний вид, но не раскрывает адреса данных, команды и внутреннюю логику.

Объём разработки определяется количеством систем и экранов, составом обмена, алгоритмами команд, архивами и удалённым доступом. Поэтому сравнивать предложения полезнее по этим функциям, чем только по диагонали панели.

Что проверить при сдаче интерфейса

Проверку стоит строить вокруг реальных действий эксплуатации. Открыть нужную систему, изменить допустимую уставку, увидеть подтверждение команды, найти причину запрета пуска. Отдельно проверить отображение потери связи, права пользователей и предусмотренное восстановление после отключения питания.

Для журналов и графиков проверяют появление записей, время, сохранение истории и возможность получить нужный период. Удалённый доступ испытывают в согласованном режиме: кто подключается, что видит и какие действия может выполнить.

В передаваемый комплект стоит включить актуальный проект панели в согласованном объёме, сведения о версии среды разработки, резервную копию и краткую инструкцию для оператора. Это помогает обслуживать интерфейс и восстанавливать его после замены устройства.

Что AERO делает с панелями Weintek

AERO разрабатывает экраны, настраивает обмен с контроллерами, сообщения об авариях, графики и удалённый доступ. Работа начинается с вопросов эксплуатации: что нужно видеть ежедневно, какие действия разрешены оператору и какие данные помогут обслуживающему инженеру найти причину проблемы.

Панель можно рассматривать вместе с изготовлением щита автоматики либо как часть модернизации. Для обсуждения задачи полезны схема щита, модели контроллеров, фотографии текущих экранов, желаемое место панели и перечень систем для общего управления.

Отправьте задачу в AERO — например: «Щиты находятся в разных венткамерах. Хотим управлять системами с одной панели в помещении персонала и видеть причины остановок». На этой основе можно определить состав экранов, необходимые сигналы и объём разработки.
